ADP5062ACPZ-1-R7

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 2.1A(Max) 4.3V 4V 4.2V 6.7V I²C,USB 锂离子电池 LFCSP 贴片安装 4mm*4mm*730μm
供应商型号: 4027774
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电池管理芯片 ADP5062ACPZ-1-R7

ADP5062ACPZ-1-R7概述

    ADP5062充电器技术手册解析

    产品简介

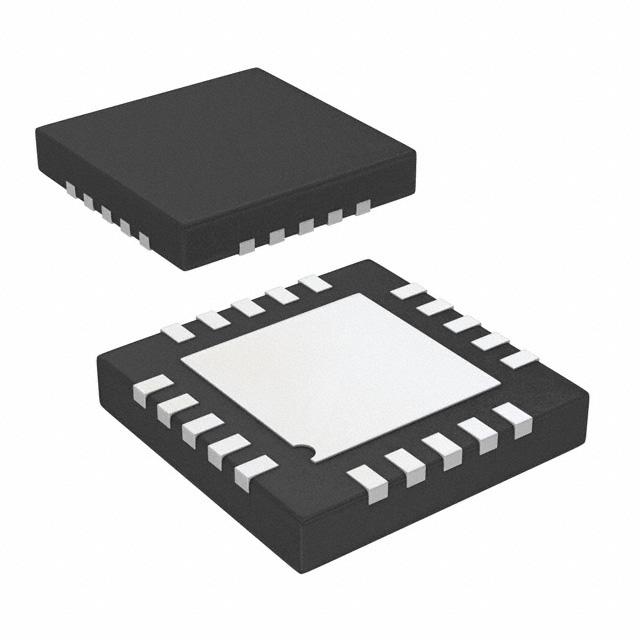

    产品类型: ADP5062是一款高度集成的线性锂离子电池充电器,采用4 mm x 4 mm LFCSP封装,适用于多种便携式电子设备的电池充电需求。
    主要功能:
    - 支持I2C接口实现完全编程。
    - 提供电池隔离功能,确保在电池无电或无电池情况下仍能通过USB电源供电。
    - 集成了电流检测及限制功能,提高充电效率和安全性。
    - 支持USB 3.0和USB电池充电规范1.2,具备良好的USB兼容性。
    - 具备热调节功能,防止过热,延长使用寿命。

    应用领域:
    - 数码相机、数码摄像机
    - 单个锂离子电池便携式设备
    - PDA、音频设备、GPS设备
    - 便携式医疗设备
    - 移动电话

    技术参数


    - 输入电压范围: 4.0 V 至 6.7 V
    - 最高可耐受电压: -0.5 V 至 +20 V
    - 充电电流:
    - 快速充电电流: 700 mA 至 790 mA(取决于温度)
    - 涓流充电电流: 16 mA 至 25 mA
    - 热调节:
    - 等温充电温度: 115 °C
    - 热关断温度: 140 °C (TJ上升)
    - 其他特性:
    - 输入电压良好阈值上升: 3.75 V 至 4.0 V
    - 输入过压阈值: 6.7 V 至 7.2 V
    - 输入电容: CVINx (4 μF 至 10 μF),CCBP (6 nF 至 10 nF)


    产品特点和优势


    - 灵活性高: 通过I2C接口实现完全编程,可根据不同系统的需要调整电流限制和充电模式。
    - 高集成度: 集成了电流检测和限制功能,提高了整体系统的稳定性和可靠性。
    - 兼容性强: 支持USB 3.0和USB电池充电规范1.2,适用于多种便携式设备。
    - 安全性高: 配备热调节和电池隔离功能,能够有效防止过热和短路问题。


    应用案例和使用建议


    应用场景:
    - 数码相机: 由于便携性和高充电效率的需求,ADP5062可以快速安全地为相机锂电池充电。
    - 移动电话: 适合在紧急情况下为手机快速充电,特别是USB 3.0和电池充电规范1.2的支持使其更兼容现代设备。

    使用建议:
    - 在使用过程中,建议定期检查充电状态,特别是在高温环境下。
    - 当使用USB电源时,注意调整输入电流限制,以适应不同的电源类型。

    兼容性和支持


    - 兼容性: ADP5062与现有的各种USB充电器和设备兼容,支持USB 3.0和USB电池充电规范1.2。
    - 技术支持: 用户可以通过Analog Devices官方网站获取技术支持和资料下载服务。

    常见问题与解决方案


    - 问题: 设备充电时发热严重。
    - 解决方案: 检查环境温度和充电设置,确保充电电流不超过最大限制,并适当降温。
    - 问题: 充电速度慢。
    - 解决方案: 确认充电设备和电源的输出能力,适当调整I2C编程参数以增加充电电流。


    总结和推荐


    综合评估:
    - 优点:
    - 高集成度,简化了设计流程。
    - 灵活性高,适应多种应用场景。
    - 安全性高,有多种保护机制。
    - 推荐: ADP5062作为一款高性能的锂离子电池充电器,特别适用于便携式设备。其卓越的功能和可靠性使其成为众多电子产品制造商的首选。
    推荐指数: ⭐️⭐️⭐️⭐️(4/5)
    在选择电池充电器时,ADP5062因其出色的性能和多功能性而是一个值得推荐的选择。然而,建议在选择之前仔细评估具体应用需求,确保其兼容性和稳定性满足项目要求。

ADP5062ACPZ-1-R7参数

参数
最小工作供电电压 4V
故障保护 -
输出电流 2.1A(Max)
功能 -
最大输出电压 4.2V
最大工作供电电压 6.7V
电池类型 锂离子电池
接口类型 I²C,USB
最小输出电压 4.3V
长*宽*高 4mm*4mm*730μm
通用封装 LFCSP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADP5062ACPZ-1-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP5062ACPZ-1-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES ADP5062ACPZ-1-R7 ADP5062ACPZ-1-R7数据手册

ADP5062ACPZ-1-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
