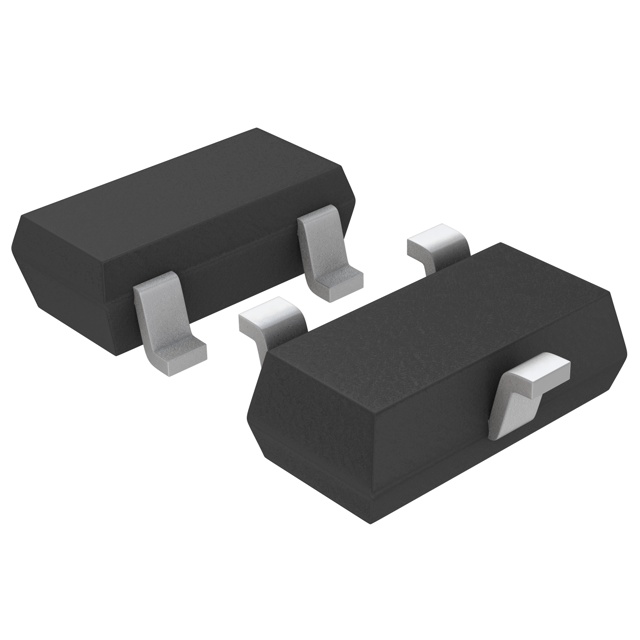

LT1460KCS3-10#TRPBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 50ppm/℃ 350μA Fixed 40mA 4ppmrms 4ppmp-p 10V 10V ±0.5% SOT-23-3 贴片安装,黏合安装 1.12mm(高度)
供应商型号: LT1460KCS3-10#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电压基准芯片 LT1460KCS3-10#TRPBF

LT1460KCS3-10#TRPBF概述


    产品简介


    LT1460 是一款微功率带隙基准电压源,结合了极高的精度和低漂移与低功耗和小型封装的特点。这一系列参考电压使用曲率补偿来获得较低的温度系数,并通过精密薄膜电阻来实现高输出精度。LT1460 具有出色的线性调节特性,能够在高达 20mA 的电流下提供稳定的输出电压,非常适合于精密稳压器应用。

    技术参数


    - 输出电压误差:±0.075%(最大)
    - 温度系数:≤10 ppm/°C(最大)
    - 工业温度范围:–40°C 到 85°C
    - 低供电电流:≤130µA(最大)
    - 最小输出电流:20mA
    - 输入电压:30V
    - 反向电压:–15V
    - 存储温度范围:–65°C 到 150°C
    - 引脚温度:300°C(焊接,10秒)

    产品特点和优势


    - 高精度:最大输出电压误差为±0.075%,确保了出色的精度和可靠性。
    - 低漂移:最大温度系数为10 ppm/°C,使得LT1460适合于要求高稳定性的应用。
    - 小封装:提供多种封装选项,如8-lead MSOP, SO, PDIP和3-lead TO-92及SOT23,方便安装和布线。
    - 无输出电容需求:简化电路设计,减少外部元件数量。
    - 反向电池保护:防止反接电池对设备造成损害。
    - 宽温度范围:保证在极端环境下的稳定运行。

    应用案例和使用建议


    LT1460 适用于多种应用,包括手持仪器、精密调节器、模数转换器、电源、硬盘驱动器等。例如,在手持仪器中,LT1460 可以提供高精度的基准电压,确保测量结果的准确性。在电源设计中,其低供电电流和高稳定性特性使其成为优选方案。
    使用建议:
    1. 在选择LT1460时,根据具体的应用环境选择合适的温度范围和封装类型。
    2. 在电路设计中,注意保持适当的输入-输出电压差(最低为0.9V),以确保稳定运行。
    3. 使用过程中,注意避免长时间处于绝对最大额定值条件下,以免影响设备的可靠性和寿命。

    兼容性和支持


    LT1460 与其他电子元器件具有良好的兼容性,可直接集成到现有系统中。Linear Technology(现为Analog Devices的一部分)提供了详细的技术支持文档和售后服务,包括详尽的数据手册和技术指南,帮助用户解决各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定的范围内,确认输入-输出电压差是否满足最低要求。 |
    | 设备在低温环境下表现不佳 | 确保设备工作在工业级温度范围内(–40°C 到 85°C)。 |
    | 长期稳定性差 | 参考数据手册中的长期稳定性测试方法,进行必要的预处理和调整。 |

    总结和推荐


    LT1460 是一款集高精度、低漂移、小封装和易于使用的优点于一体的微功率带隙基准电压源。其广泛的适用性和良好的兼容性使其成为精密电路设计的理想选择。对于需要高稳定性和高精度基准电压的应用场合,强烈推荐使用LT1460。

LT1460KCS3-10#TRPBF参数

参数
温度系数 50ppm/℃
工作电源电流 350μA
噪声 - 10Hz 至 10KHz 4ppmrms
精度 ±0.5%
最小输出电压 10V
输出电流 40mA
最大输出电压 10V
电流 - 阴极 -
最大串联VREF—输入电压 -
噪声 - 0.1Hz 至 10Hz 4ppmp-p
输出类型 Fixed
长*宽*高 1.12mm(高度)
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LT1460KCS3-10#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1460KCS3-10#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT1460KCS3-10#TRPBF LT1460KCS3-10#TRPBF数据手册
