首页  >  产品百科  >  LT3763EFE#TRPBF

LT3763EFE#TRPBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 60V PWM Step-Down (Buck) 20A 1 0V 6V 55V TSSOP-28 贴片安装,黏合安装
供应商型号: LT3763EFE#TRPBF
供应商: 国内现货
标准整包数: 10

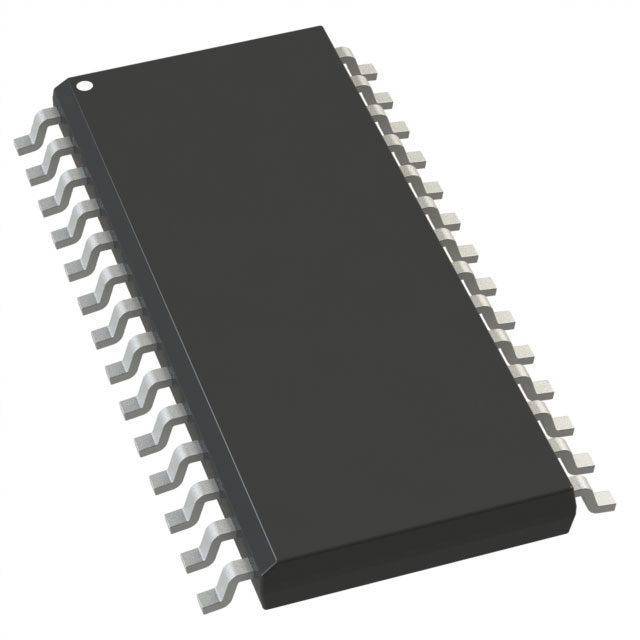

ANALOG DEVICES LED驱动器 LT3763EFE#TRPBF

LT3763EFE#TRPBF概述


    产品简介


    产品类型:LT3763是一款固定频率的同步降压型DC/DC控制器,用于精确调节高达20A的输出电流。它集成了许多先进的特性,使其成为高电流、高精度应用的理想选择。
    主要功能:
    - 精确调节输出电流,范围为0V到55V。
    - 通过模拟电压和外部检测电阻设置输出电流。
    - 具备电压调节和过压保护功能。
    - 开关频率可调(200kHz至1MHz)。
    - 内置输入和输出电流监测功能。
    应用领域:
    - 高功率建筑照明。
    - 汽车照明。
    - 航空和海上闪光灯。
    - 太阳能充电器和激光二极管。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 6 60 | V |
    | 供电欠压锁定阈值 | 3.75 | 4.0 | 4.25 | V |
    | PWM阈值(下降沿) | 1.4 | 1.5 | 1.6 | V |
    | PWM滞回 675 mV |
    | 控制引脚电流(CTRL1) 20 nA |
    | 参考电压(VREF) | 1.94 | 2 | 2.06 | V |
    | 电流感应全范围 | 48 | 51 | 54 | mV |
    | 软启动充电电流 | 11 µA |
    | 电流控制环路增益 850 µA/V|
    | 输出电流监测 | 45 | 50 | 55 | mV |

    产品特点和优势


    LT3763具备以下显著特点:
    - 宽泛的工作电压范围:输入电压范围从6V到60V,非常适合在不同电压环境下的应用。
    - 高精度调节:输出电流准确度±6%,确保输出电流的稳定性。
    - 完善的保护机制:内置过压保护和过流保护,提高了系统的可靠性和安全性。
    - 灵活的调频能力:开关频率可在200kHz到1MHz范围内调节,方便系统优化设计。

    应用案例和使用建议


    应用案例:
    1. 高功率建筑照明:利用其大电流和宽工作电压范围的特点,适用于大型公共设施和商业建筑的照明系统。
    2. 汽车照明:适合于汽车尾灯、雾灯等对可靠性要求高的场合。
    3. 太阳能充电器:可以通过峰值功率跟踪功能提高太阳能充电效率。
    使用建议:
    - 在设计电路时应注意电容的选择和布局,以确保良好的电容性能和电磁兼容性。
    - 在使用过程中要注意散热设计,避免过热导致的产品损坏。
    - 需要关注产品的环境温度变化,确保其在允许的温度范围内稳定运行。

    兼容性和支持


    兼容性:
    - 与其他标准的功率MOSFET和电感器具有很好的兼容性,可以方便地进行硬件设计。
    - 支持PWM信号输入,方便实现调光功能。
    支持和维护:
    - Analog Devices提供全面的技术支持和维护服务,包括详尽的用户手册、技术文档和在线技术支持。

    常见问题与解决方案


    1. 输入电流异常:
    - 原因:可能是因为输入电流监测引脚负载过大。
    - 解决办法:减少负载,检查电容配置,确保不超过最大限制。
    2. 输出电压波动:
    - 原因:可能是反馈电压不稳或电压调节范围不合适。
    - 解决办法:调整电压调节范围,检查反馈电压是否在正常范围内。
    3. 产品过热:
    - 原因:散热设计不当或工作环境温度过高。
    - 解决办法:增加散热措施,如加装散热片,改善散热条件。

    总结和推荐


    综述:
    LT3763是一款高度集成、高性能的LED驱动控制器,适用于高电流、高精度应用。它的高精度调节能力和广泛的保护机制使其在多种应用场合中表现出色。
    推荐:
    我们强烈推荐LT3763用于需要高精度电流调节和强保护功能的应用,尤其是在高功率建筑照明和汽车照明等领域。其优良的性能和可靠的保护机制能够满足大多数应用需求。

LT3763EFE#TRPBF参数

参数
功率 -
最大输入电压 60V
输出电流 20A
最小输入电压 6V
拓扑 Step-Down (Buck)
输出数量 1
调光方式 PWM
最小输出电压 0V
最大输出电压 55V
效率 -
9.8mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-28
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT3763EFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3763EFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES LT3763EFE#TRPBF LT3763EFE#TRPBF数据手册

LT3763EFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
