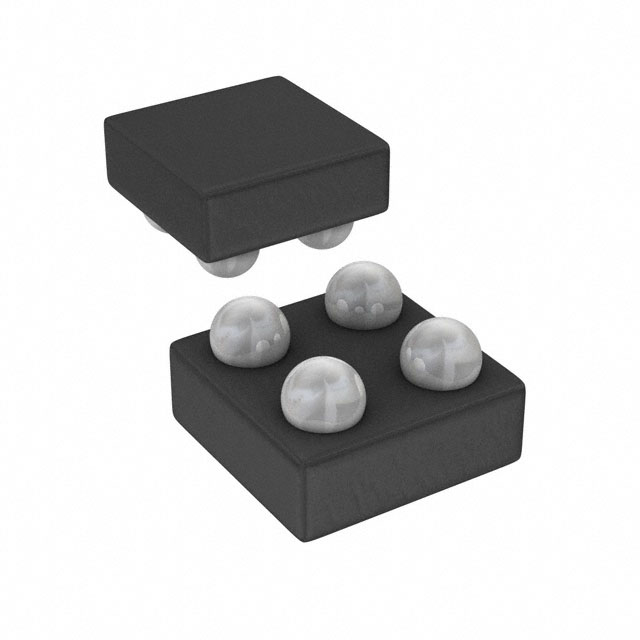

ADP198ACBZ-R7

产品分类: 其他驱动器
厂牌: ANALOG DEVICES
产品描述: Analog Devices 开关电源芯片, 6.5 V电源, 1输出, 4引脚
供应商型号: ASS-ADP198ACBZ-R7
供应商: 海外现货
标准整包数: 3000
ANALOG DEVICES 其他驱动器 ADP198ACBZ-R7

ADP198ACBZ-R7概述

    ADP198逻辑控制高侧负载开关技术手册

    产品简介


    ADP198是一款逻辑控制高侧负载开关,支持1安培的连续工作电流。它主要用于隔离电源域,帮助保持子系统的独立供电,从而实现功率消耗的减少。ADP198适用于各种便携式设备,如移动电话、数字相机、音频设备及电池驱动设备。

    技术参数


    - 输入电压范围: 1.65 V 至 6.5 V
    - 低RDSon:
    - WLCSP封装:3.3 V时为50 mΩ
    - LFCSP封装:3.3 V时为90 mΩ
    - 输入电压阈值:
    - 当VIN ≤ 5 V时,VIH = 1.2 V;5 V < VIN时,VIH = 1.3 V
    - VIL = 0.43 V
    - 启动时间:
    - WLCSP封装:通过选择代码可调整至10 μs至450 μs
    - 漏电流:
    - 关断状态下:1.1 μA 至 2 μA
    - 温度范围: -40°C 至 +125°C
    - 绝对最大额定值:
    - 输入到接地引脚:-0.3 V 至 +7 V
    - 持续漏极电流:TA = 125°C时为±600 mA

    产品特点和优势


    - 低RDSon: 在3.3 V下仅为50 mΩ(WLCSP封装),显著降低功耗。
    - 宽输入电压范围: 支持1.65 V至6.5 V的电压,适用于多种设备。
    - 低启动电流: 最大2.5 μA的待机电流,适合电池驱动设备。
    - 反向电流阻断: 保护设备免受反向电流的影响。
    - 可编程启动时间: 允许用户控制启动时的涌流电流。

    应用案例和使用建议


    - 移动设备: 如智能手机和平板电脑,利用其低RDSon和低启动电流来节省电量。
    - 消费电子产品: 如数字相机和音频设备,具备反向电流阻断功能,提高可靠性。
    - 建议: 对于需要精确控制启动时间和涌流电流的应用,可通过调整选择代码来实现更佳性能。

    兼容性和支持


    - GPIO兼容性: 内置电平转换器,支持现代处理器和GPIO控制器。
    - 支持和维护: Analog Devices提供详尽的技术支持文档和在线资源,帮助用户更好地使用和维护ADP198。

    常见问题与解决方案


    - Q: 启动时间如何调节?
    - A: 可通过选择代码(SEL0和SEL1)来调节启动时间。
    - Q: RDSon如何变化?
    - A: 随着温度和输入电压的变化而变化,具体参考图6和图8。
    - Q: 关断状态下漏电流如何?
    - A: 最大为2 μA,确保关断时的低功耗。

    总结和推荐


    ADP198凭借其低RDSon、宽输入电压范围和高效率特性,在多种应用中表现出色。其独特的功能使其成为电池驱动便携设备的理想选择。强烈推荐使用此产品,尤其适用于需要高效管理和控制电源的应用场合。

ADP198ACBZ-R7参数

参数
驱动数量 -
拓扑 高端
长*宽*高 1.03mm*950μm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADP198ACBZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP198ACBZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他驱动器 ANALOG DEVICES ADP198ACBZ-R7 ADP198ACBZ-R7数据手册

ADP198ACBZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.6227 ¥ 5.2309
库存: 10247
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 15692.7
直接购买
加入购物车
