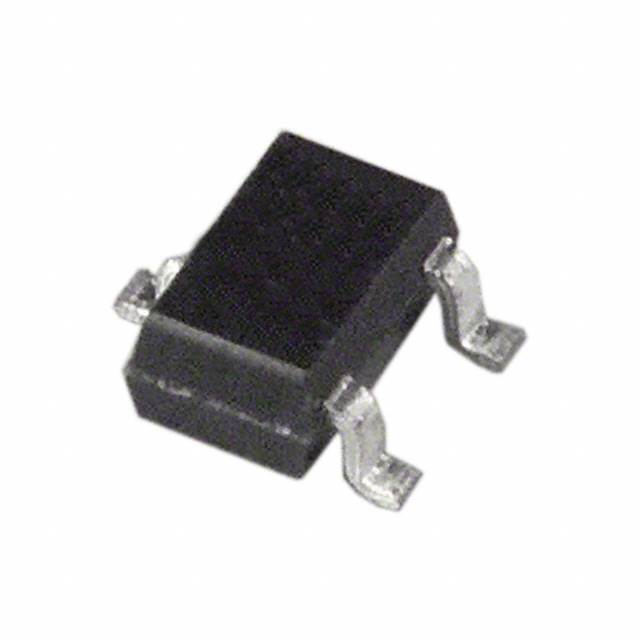

ADM809JAKSZ-REEL7

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 60μA 1V 5.5V SC-70-3 贴片安装,黏合安装 2mm(长度)*1.25mm(宽度)
供应商型号: CY-ADM809JAKSZ-REEL7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) ADM809JAKSZ-REEL7

ADM809JAKSZ-REEL7概述


    产品简介


    ADM803/ADM809/ADM810微处理器监控电路
    ADM803/ADM809/ADM810系列是专为微处理器系统设计的监控电路,采用3脚SC70和SOT-23封装。这些芯片能够监测电源电压并在上电、下电及欠压情况下提供复位输出信号,适用于各种计算设备、控制器及智能仪器中。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作电压范围 | 1.0 | 5.5 | V | 操作温度:0°C到70°C |
    | 工作电压范围 | 1.2 | 5.5 | V | 操作温度:−40°C到+125°C |
    | 供电电流 | 24 | 35 | μA | VCC<5.5V, ADM8xxL/M/J, 操作温度:−40°C到+85°C |
    | 供电电流 | 17 | 30 | μA | VCC<3.6V, ADM8xxR/S/T/Z, 操作温度:−40°C到+85°C |
    | 复位电压阈值 | 4.56 | 4.63 | 4.70 | V | ADM8xxL,操作温度:25°C |
    | 复位阈值温度系数 | 30 ppm/°C
    | 从VCC到复位延迟 | 20 μs | VCC=VTH至(VTH−100mV) |
    | 复位有效超时时间 | 140 | 240 | 460 | ms | 操作温度:−40°C到+85°C |
    | 复位有效超时时间 | 100 | 840 | ms | 操作温度:85°C到125°C |
    | 复位输出低电压(ADM803/ADM809)| 0.3 V | VCC=VTH min, ISINK=1.2mA, ADM803R/S/T/Z |

    产品特点和优势


    1. 指定的工作温度范围:能够在极端环境下可靠工作。
    2. 低功耗:仅需17 μA,非常适合便携式设备。
    3. 高精度电压监测:可选2.5V、3V、3.3V和5V等多种电压选项。
    4. 广泛的复位范围:可在VCC低至1V时提供复位信号。
    5. 多种封装形式:提供SC70和SOT-23两种封装,方便灵活应用。

    应用案例和使用建议


    ADM803/ADM809/ADM810广泛应用于计算机、控制器和智能仪器等领域。在实际应用中,ADM803适合需要外部拉高电阻的应用,而ADM809和ADM810则具有推挽式输出,更加直接简单。使用时应注意确保RESET输出在VCC降至0V时仍然保持有效,通过连接100kΩ的电阻将RESET引脚拉至地来实现。

    兼容性和支持


    ADM803/ADM809/ADM810系列能够与不同型号的微处理器和其他设备轻松接口。厂商提供了详细的技术文档和支持,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:当VCC低于0.8V时,ADM803/ADM809的复位不再工作。
    解决方案:连接一个100kΩ的电阻从RESET到地,以保证复位信号的有效性。
    2. 问题:温度变化会影响复位阈值的准确性。
    解决方案:选择合适的复位阈值,以适应不同的温度环境。参考规格表中的温度系数来调整。

    总结和推荐


    综合评估:ADM803/ADM809/ADM810系列微处理器监控电路以其低功耗、高可靠性及广泛的适用性,成为众多微处理器系统的理想选择。其优良的性能和多样化的封装形式,使其在各种应用场合中都表现出色。
    推荐:强烈推荐此产品用于需要高度可靠的电源管理和复位控制的应用中。其广泛的复位电压选项和温度补偿功能,使其成为复杂电子系统设计的理想选择。

ADM809JAKSZ-REEL7参数

参数
工作电源电流 60μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
