MAX1607ESA+

产品分类: 其他驱动器
厂牌: ANALOG DEVICES
产品描述: Power Switch Hi Side 3-OUT 0.7A 0.06Ohm 8-Pin SOIC N Tube
供应商型号: MAX1607ESA+
供应商: 国内现货
标准整包数: 1000

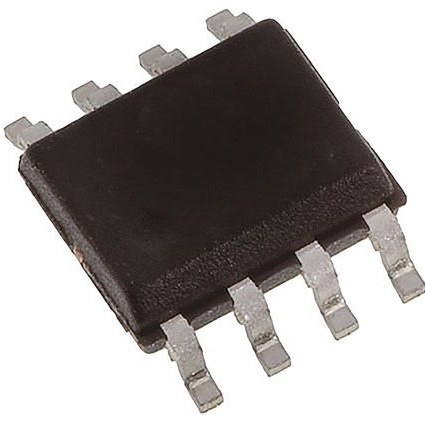

ANALOG DEVICES 其他驱动器 MAX1607ESA+

MAX1607ESA+概述

    MAX1607 USB Current-Limited Switch 技术手册解析

    产品简介


    产品类型:MAX1607 是一款电流限制型的电源开关,其内部集成了故障消隐功能。
    主要功能:该产品具备精准的电流限制(0.7A 到 1.0A),内置过电流保护、短路保护和热关断功能。它的高侧 MOSFET 导通电阻仅为 125mΩ,可提供高达 500mA 的连续输出电流。
    应用领域:适用于笔记本电脑、USB 端口、USB 集线器和坞站等设备中。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压 | 2.7 | 5.5 | 5.5 | V |
    | 连续工作电流 | 500 700 | mA |
    | 短路电流保护 | 750 mA |
    | 启动时间 | 1 ms |
    | 开启电阻 125 | 150 | mΩ |
    | 输入泄漏电流 15 | 35 | μA |
    | 输出泄漏电流 1 μA |
    | 过电流消隐时间 | 6 | 10 | 14 | ms |

    产品特点和优势


    优势一:精准的电流限制能力,确保在 USB 应用中的安全性和可靠性。
    优势二:超低功耗,待机电流仅 1μA,有效延长电池寿命。
    优势三:快速的启动和关闭时间(分别为 1ms 和 3-20μs),确保高效的数据传输。
    优势四:热关断和短路保护功能,保证设备的安全性。
    优势五:10ms 内部过电流消隐,防止瞬态故障引发误报。

    应用案例和使用建议


    案例一:在 USB 集线器的应用中,MAX1607 可以有效限制每个端口的最大输出电流,从而保护主机系统免受过载损害。
    使用建议:在应用中连接一个 1μF 陶瓷电容到输入端和地之间,可以限制输出短路时的电压跌落。同时,在输出端连接一个 0.1μF 电容,有助于防止开关关断时寄生电感导致的负压现象。

    兼容性和支持


    兼容性:MAX1607 在引脚上与 TI 的 TPS2014, TPS2015 和 TPS2041 兼容,可以方便地替换这些器件。
    支持:厂商提供了详细的文档和技术支持,客户可以通过 Maxim Direct 或官网获得订购和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查输入电压是否在 2.7V 到 5.5V 范围内,确认 EN 引脚正确连接。|
    | 输出电流过大 | 检查是否进入电流限制模式,确认负载是否过大。 |
    | 开关频繁关闭 | 检查是否存在持续的短路故障,如有必要请检查散热措施。|

    总结和推荐


    综述:MAX1607 USB 电流限制开关在精准度、可靠性和功耗方面表现出色,非常适合应用于便携式设备的 USB 端口和其他需要电流限制的应用场景。
    推荐:鉴于其优秀的特性和广泛的应用范围,我们强烈推荐 MAX1607 给那些寻找高性能电流限制开关的工程师和开发者。

MAX1607ESA+参数

参数
拓扑 -
驱动数量 -
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX1607ESA+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX1607ESA+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他驱动器 ANALOG DEVICES MAX1607ESA+ MAX1607ESA+数据手册

MAX1607ESA+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.154
2000+ ¥ 11.845
3000+ ¥ 11.536
库存: 19000
起订量: 1000 增量: 100
交货地:
最小起订量为:1000
合计: ¥ 12154
