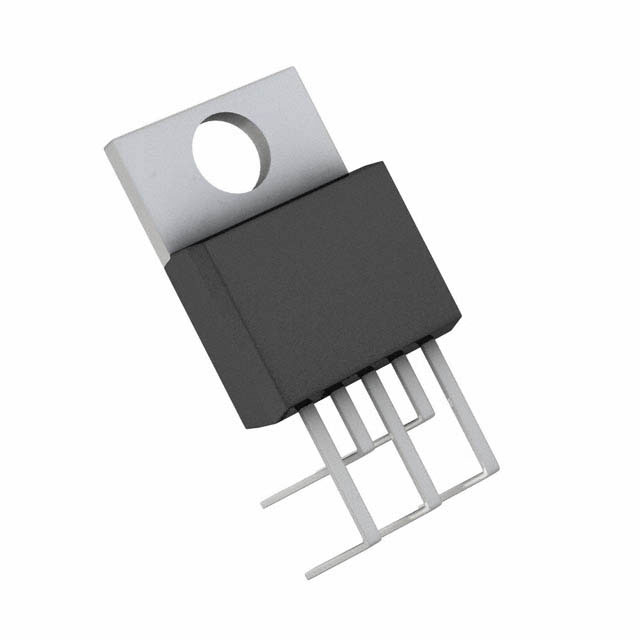

LT1764AET#30PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 63dB(120Hz) 1.5mA 正极 Adjustable式 3A 1 1.21V 2.7V 20V 20V 660mV@ 3A 2 mV 2mV TO-220-5 通孔安装 4.57mm(高度)
供应商型号: LT1764AET#30PBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES LDO稳压器 LT1764AET#30PBF

LT1764AET#30PBF概述

    LT1764A系列低功耗稳压器产品概述

    1. 产品简介


    LT1764A系列是由Linear Technology Corporation生产的低功耗线性稳压器,专门设计用于提供快速瞬态响应和低噪声输出电压。该系列稳压器提供了多种固定输出电压版本(1.5V, 1.8V, 2.5V, 3.3V)和可调版本,适用于各种高精度模拟和数字电路。

    2. 技术参数


    - 输出电流: 3A
    - dropout电压: 340mV(在3A负载下)
    - 噪声: 40µVRMS(10Hz到100kHz频段内)
    - 静态电流: 1mA
    - 输入电压范围: 2.7V到20V
    - 保护机制: 反向电池保护,无反向电流,过热保护
    - 固定输出电压选项: 1.5V, 1.8V, 2.5V, 3.3V
    - 可调输出电压范围: 1.21V到20V
    - 待机电流: <1µA
    - 稳定性: 可稳定在10µF输出电容上,陶瓷电容同样适用
    - 封装形式: 5-引脚TO-220,DD封装,16-引脚FE封装

    3. 产品特点和优势


    - 高速瞬态响应: 能够迅速响应负载变化,特别适合对瞬态响应要求高的应用场景。
    - 低噪声: 输出电压的噪声非常低,确保在敏感RF(射频)应用中的稳定表现。
    - 宽输入电压范围: 能适应较宽的输入电压范围,简化电源设计。
    - 低静态电流: 在负载较轻时能够降低功耗,提升整体效率。
    - 保护机制: 内置多项保护功能,如过载、过温等,确保设备的长期可靠运行。
    - 灵活性: 既有固定的输出电压版本,也有可调的输出电压版本,满足不同需求。

    4. 应用案例和使用建议


    LT1764A系列广泛应用于需要稳定输出电压的场合,例如通信设备、音频系统和医疗仪器等。根据手册中的示例,它适用于3.3V至2.5V逻辑电源和开关电源后的后级调节。
    - 使用建议:
    - 在设计时:确保选择合适的外部电容以保持系统的稳定性和降低噪声。
    - 温度范围考虑: 由于存在多个温度等级(E和MP),选择时需考虑具体的工作温度范围,以避免性能退化。
    - 应用场合: 在低功耗和高速响应要求的应用中,LT1764A表现出色。

    5. 兼容性和支持


    - 兼容性: 该稳压器能与多种陶瓷电容配合使用,降低了对外部电容的选择限制。
    - 支持和服务: Linear Technology提供详尽的技术文档和支持服务,包括详细的设计指南和技术支持热线,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1: 设备无法达到规定的输出电压。
    - 解决方案: 检查输入电压是否在允许范围内,同时检查输出电容是否符合要求。
    - 问题2: 设备的电流限值设置不当。
    - 解决方案: 查看数据手册,确保电流限值设置正确。
    - 问题3: 设备在低输入电压下工作不稳定。
    - 解决方案: 确保输入电压不低于最低要求,通常为2.7V。

    7. 总结和推荐


    LT1764A系列低功耗稳压器以其快速的瞬态响应、低噪声、宽输入电压范围和多种保护机制,成为市场上极具竞争力的产品。特别适合需要高精度和稳定输出的应用场合。鉴于其多功能性和可靠性,强烈推荐给需要高性能稳压器的工程师和设计师。
    总的来说,LT1764A系列稳压器是一款值得信赖的产品,在多种应用场景中都能提供出色的性能。

LT1764AET#30PBF参数

参数
线路调节 2mV
输出类型 Adjustable式
纹波抑制-PSRR 63dB(120Hz)
最小输出电压 1.21V
最大输出电压 20V
稳压器数量 1
极性 正极
最大输入电压 20V
负载调节 2 mV
Iq-静态电流 1.5mA
输出电流 3A
最小输入电压 2.7V
最大压差@电流 660mV@ 3A
长*宽*高 4.57mm(高度)
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 管装

LT1764AET#30PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
