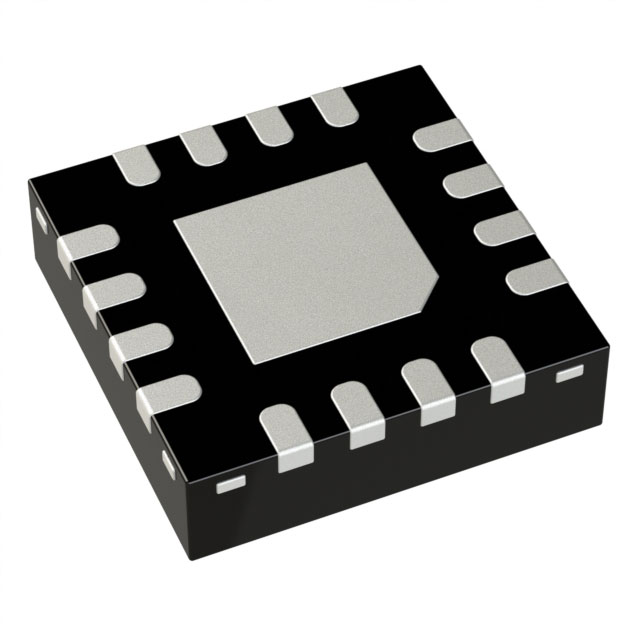

HMC382LP3ETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 8V 2.2GHz 10dB(Typ) @ 2200MHz 67mA 17dB 5V 1dB 1.8GHz General Purpose 1 1.7GHz,2.2GHz 9dB(Typ) @ 2200MHz QFN 贴片安装
供应商型号: HMC382LP3ETR
供应商: 国内现货
标准整包数: 500
ANALOG DEVICES RF放大器 HMC382LP3ETR

HMC382LP3ETR概述


    产品简介


    HMC382LP3 / HMC382LP3E GaAs PHEMT MMIC 低噪声放大器
    HMC382LP3 和 HMC382LP3E 是一款高动态范围的砷化镓(GaAs)PHEMT(伪高电子迁移率晶体管)MMIC(单片微波集成电路)低噪声放大器。这些放大器主要用于1.7到2.2 GHz频段的GSM和CDMA蜂窝基站前端接收机,特别适合用于移动通信基础设施,包括基站、中继器及各类无线通信标准如CDMA、W-CDMA、TD-SCDMA、GSM/GPRS和EDGE。

    技术参数


    - 频率范围: 1.7 - 2.2 GHz
    - 增益: 17 dB(典型值)
    - 噪声系数: 1.0 dB(典型值)
    - 输出IP3: +30 dBm
    - 电源电压: 单正电源 +5V
    - 输入/输出阻抗: 50 欧姆匹配
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C
    - 绝对最大额定电压: +8.0 Vdc(漏极偏置电压)
    - 最大直流功耗: 0.451 W(85°C时)

    产品特点和优势


    HMC382LP3 / HMC382LP3E 放大器的主要优势在于其高增益和低噪声系数,这使其在接收灵敏度方面表现卓越。此外,它还具有可调节的电源电流,允许设计者根据具体应用需求调整线性性能。其50欧姆匹配的输入和输出端口简化了集成过程,并提高了系统可靠性。这款放大器适用于各种无线通信标准,展示了其广泛的应用潜力。

    应用案例和使用建议


    在实际应用中,HMC382LP3 / HMC382LP3E 常用于基站、中继器和移动通信基础设施。设计者需要确保信号线路具有50欧姆阻抗,并通过多通孔连接顶部和底部接地平面以保持良好的电磁兼容性。另外,为了实现最佳性能,应该按照提供的应用电路示意图布置组件。

    兼容性和支持


    HMC382LP3 / HMC382LP3E 放大器采用LFCSP封装,符合RoHS标准,且拥有较高的可靠性和稳定性。Analog Devices提供全面的支持,包括技术文档、应用指南和在线订购服务。对于特定应用问题,用户可以通过电话或在线方式联系技术支持团队。

    常见问题与解决方案


    - Q: 噪声系数过高怎么办?
    - A: 调整外部偏置电阻的值,优化电源电流设置。如果问题依旧存在,请检查应用电路是否正确布局。

    - Q: 放大器输出功率不足?
    - A: 确认供电电压是否正常,检查输出端是否正确匹配50欧姆阻抗。必要时重新校准外部偏置电阻。

    总结和推荐


    综上所述,HMC382LP3 / HMC382LP3E 是一款高性能的低噪声放大器,尤其适合应用于各种移动通信基础设施。其优越的增益、低噪声系数以及灵活的供电电流调整能力使其在市场上具有较强的竞争力。推荐设计者和工程师们在相关应用中优先考虑使用这款产品。

HMC382LP3ETR参数

参数
典型三阶段输出截止点 -
测试频率 1.8GHz
最小工作频率 1.7GHz,2.2GHz
最大工作供电电压 8V
典型噪声指数 1dB
典型功率增益 17dB
典型供电电流 67mA
射频类型 General Purpose
最大输出回波损耗 9dB(Typ) @ 2200MHz
典型输出1dB压缩功率 -
最大输入回波损耗 10dB(Typ) @ 2200MHz
每个芯片通道数 1
典型工作供电电压 5V
最小工作供电电压 -
最大工作频率 2.2GHz
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 最后售卖
包装方式 散装,卷带包装

HMC382LP3ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC382LP3ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC382LP3ETR HMC382LP3ETR数据手册

HMC382LP3ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
