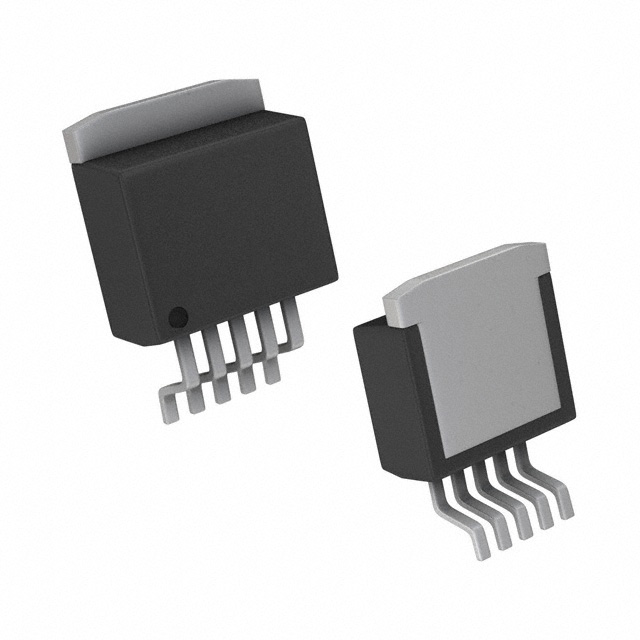

LT1171CQ#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Cuk,Flyback,Forward Converter No 100KHz Adjustable 1 65V(Switch) 1.244V 40V 3V DDPAK-5 贴片安装,黏合安装 4.57mm(高度)
供应商型号: LT1171CQ#TRPBF
供应商: 期货订购
标准整包数: 1500
ANALOG DEVICES DC-DC稳压器 LT1171CQ#TRPBF

LT1171CQ#TRPBF概述

    LT1170/LT1171/LT1172 高效率开关稳压器技术手册解析

    一、产品简介


    LT1170/LT1171/LT1172 是一款高性能的单片式高功率开关稳压器,广泛应用于多种标准开关配置中,包括降压(Buck)、升压(Boost)、反激(Flyback)、正激(Forward)、倒置(Inverting)以及“Cuk”拓扑结构。这些器件集成了一个高电流、高效率的开关管,以及所有振荡器、控制和保护电路,使得它们可以方便地安装在标准的5引脚TO-3或TO-220功率封装内,同时8引脚版本(LT1172)也提供了更多的设计灵活性。

    二、技术参数


    - 输入电压范围:3V至60V
    - 输出电流能力:
    - LT1170:高达5A
    - LT1171:高达2.5A
    - LT1172:高达1.25A
    - 工作频率:100kHz
    - 启动电流:仅6mA
    - 关断模式下电流:通常为50µA
    - 最大输出功率:可达100W,无需外部功率器件
    - 负载和线路调节:优秀的AC和DC负载及线路调节性能
    - 保护特性:过载自保护,具有逻辑电源和浮动多路输出功能

    三、产品特点和优势


    1. 集成度高:集成了所有必要的功能,减少了外部元件的需求。
    2. 效率高:采用电流模式开关技术,确保了高效的能量转换。
    3. 多功能支持:能够适应几乎所有的开关拓扑结构,提供灵活的设计选择。
    4. 易用性强:类似于三引脚线性调节器的操作体验,适合各种水平的设计工程师。
    5. 可靠性强:具备多种保护机制,确保设备在异常条件下的安全运行。

    四、应用案例和使用建议


    - 典型应用:
    - 升压转换器(5V到12V)
    - 广泛的输入电压范围:3V至60V
    - 极低的静态功耗:6mA
    - 内部5A开关(LT1171为2.5A,LT1172为1.25A)
    - 关断模式仅消耗50µA供应电流
    - 建议使用场景:
    - 在需要高效能且小型化的应用中使用,例如便携式电子设备、汽车电子系统等。
    - 结合适当的滤波电容和电感,以优化系统的稳定性和效率。

    五、兼容性和支持


    - 兼容性:可以与多种外部组件无缝协作,形成完整的电源解决方案。
    - 技术支持:Linear Technology提供了详细的用户指南和在线资源,包括应用电路示例、设计手册(AN19)以及SwitcherCAD CAD设计工具。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 输入电压超出范围 | 使用外部限流电路 |
    | 输出不稳定 | 检查并调整反馈网络 |
    | 温度过高 | 增加散热措施或降低功耗 |

    七、总结和推荐


    LT1170/LT1171/LT1172系列稳压器凭借其卓越的性能、紧凑的设计和广泛的应用场景,是现代电子设计的理想选择。它们不仅简化了电路设计过程,还提高了系统的可靠性和稳定性。因此,强烈推荐在需要高效能、高稳定性的应用场景中使用这些产品。了解更多详细信息,请访问[Linear Technology官网](http://www.linear.com/product/LT1170#orderinfo)。

LT1171CQ#TRPBF参数

参数
最大输入电压 40V
功能 Step-Down,Step-Up,Step-Up/Step-Down
同步整流器 No
输出类型 Adjustable
最小输出电压 1.244V
最大输出电压 65V(Switch)
开关频率 100KHz
最小输入电压 3V
拓扑 Boost,Buck,Cuk,Flyback,Forward Converter
输出数量 1
长*宽*高 4.57mm(高度)
通用封装 DDPAK-5
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
