LTC3892HFE-1#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 105KHz~835KHz,350KHz~535KHz Transistor Driver 2 59.4V 800mV 60V 4.5V TSSOP-28 贴片安装,黏合安装 1.2mm(高度)
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES DC-DC稳压器 LTC3892HFE-1#TRPBF

LTC3892HFE-1#TRPBF概述


    产品简介


    产品类型:
    LTC3892/LTC3892-1/LTC3892-2 是一款高性能双相降压DC/DC开关调节控制器,专为高效能汽车和工业电源系统设计。此控制器可驱动所有的N沟道同步功率MOSFET阶段,实现低损耗和低噪声操作。
    主要功能:
    - 高效的双相降压DC/DC转换器
    - 输入电压范围宽(4.5V至60V)
    - 可编程门驱动电平(5V至10V)
    - 无外部自举二极管需求
    - 低功耗待机模式
    应用领域:
    - 汽车和工业电源系统
    - 分布式直流电源系统
    - 高电压电池供电系统

    技术参数


    输入电压范围:
    - 4.5V 至 60V
    - 绝对最大值:-0.3V 至 65V
    输出电压范围:
    - 0.8V 至 99% VIN
    门驱动电压范围:
    - 5V 至 10V
    控制频率范围:
    - 相位锁定可调频率:75kHz 至 850kHz
    电流限制选项:
    - 可选的连续、脉冲跳跃或轻载时的低纹波突发模式操作
    工作温度范围:
    - LTC3892E/LTC3892E-1/LTC3892E-2:-40°C 至 125°C
    - LTC3892I/LTC3892I-1/LTC3892I-2:-40°C 至 125°C
    - LTC3892H/LTC3892H-1/LTC3892H-2:-40°C 至 150°C
    - LTC3892MP/LTC3892MP-1/LTC3892MP-2:-55°C 至 150°C

    产品特点和优势


    LTC3892系列具备多个独特优势,使其在众多应用中脱颖而出:
    - 高效率:具有99%的高效率,并且可以灵活地选择不同的工作模式以满足不同负载条件下的需求。
    - 宽输入电压范围:允许从低至4.5V到高达60V的工作电压,适应各种供电环境。
    - 可编程门驱动电压:用户可以根据需要设置5V至10V的门驱动电压,进一步提升系统的整体效率。
    - 无外部自举二极管:通过内部开关简化电路设计,减少组件数量,降低成本。
    - 低功耗待机模式:典型情况下的待机电流仅为29μA,极大地延长电池供电系统的运行时间。

    应用案例和使用建议


    应用案例:
    LTC3892非常适合于分布式直流电源系统,尤其是在车载或工业环境中。例如,在分布式电源系统中,LTC3892可确保稳定和高效的电力供应,特别是在输入电压波动较大的情况下。
    使用建议:
    - 在选择电源电压时,请根据具体应用需求合理设置LTC3892的门驱动电压(5V至10V)。
    - 确保正确连接外部电路以利用其无外部自举二极管的特点,从而简化设计和提高可靠性。
    - 注意系统的散热设计,避免因过热影响其使用寿命。

    兼容性和支持


    LTC3892系列产品支持多种封装类型,包括32引脚的5x5mm塑料QFN和28引脚的塑料TSSOP,这为不同的应用提供了灵活性。此外,厂家提供详细的文档和技术支持,包括应用指南、设计工具和软件资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 输入电压超出范围 | 确认输入电压不超过60V,或采取稳压措施。|
    | 输出电压不稳定 | 调整反馈环路中的补偿网络,确保稳定的闭环增益。 |
    | 温度过高 | 检查散热设计,确保器件正常工作温度范围内。 |

    总结和推荐


    总体而言,LTC3892/LTC3892-1/LTC3892-2系列控制器具备卓越的效率、宽泛的工作电压范围及优秀的温控能力,是工业和汽车电源系统中理想的解决方案。对于追求高可靠性和稳定性的用户来说,这是一个非常值得考虑的选择。建议在开发过程中充分参考官方提供的文档和应用指南,以最大化其性能并确保最佳的使用体验。

LTC3892HFE-1#TRPBF参数

参数
最小输入电压 4.5V
最小输出电压 800mV
输出数量 2
同步整流器 Yes
拓扑 Buck
最大输出电压 59.4V
输出类型 Transistor Driver
功能 Step-Down
最大输入电压 60V
开关频率 105KHz~835KHz,350KHz~535KHz
长*宽*高 1.2mm(高度)

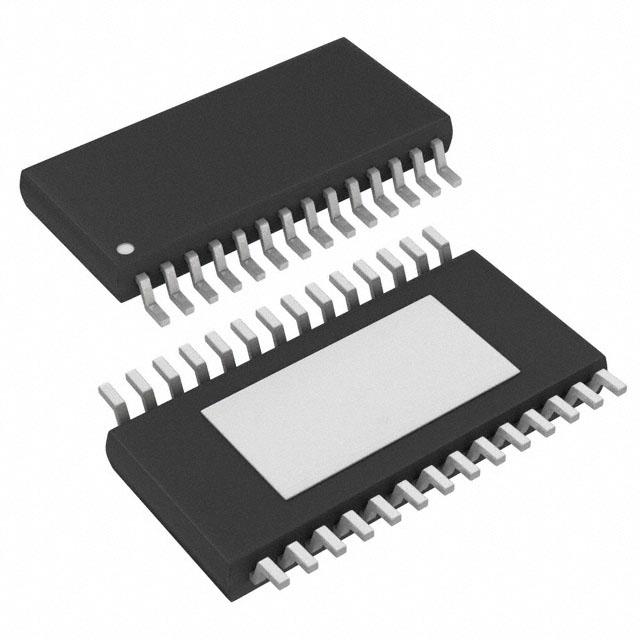

通用封装 TSSOP-28
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC3892HFE-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3892HFE-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3892HFE-1#TRPBF LTC3892HFE-1#TRPBF数据手册

LTC3892HFE-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
