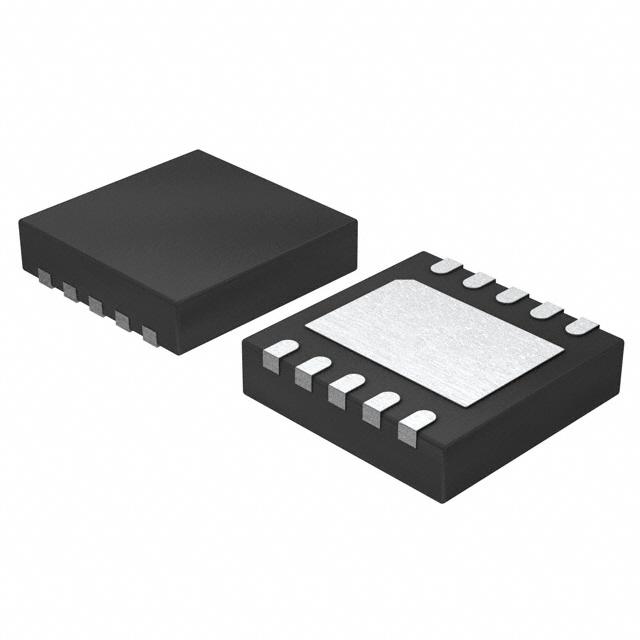

LT1618EDD#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost No 1.4MHz Adjustable 1 36V(Switch) 1.263V 18V 1.6V DFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: 4024604
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT1618EDD#TRPBF

LT1618EDD#TRPBF概述

    LT1618 Step-Up DC/DC Converter Technical Overview

    1. 产品简介


    产品类型:
    LT1618是一款固定频率的升压DC/DC转换器,集成了传统电压反馈环路和独特的电流反馈环路,能够提供恒定电流和恒定电压源。
    主要功能:
    - 恒定电流控制:±5%温度范围内的准确输入/输出电流控制。
    - 恒定电压控制:±1%的准确输出电压控制。
    - 广泛的工作电压范围:1.6V到18V。
    - 高开关频率:1.4MHz。
    - 最高输出电压:可达35V。
    - 低饱和电压开关:在1A时仅200mV。
    应用领域:
    - LED背光驱动器
    - USB供电升压/SEPIC转换器
    - 输入电流限制的升压/SEPIC转换器
    - 电池充电器

    2. 技术参数


    - 输入电压范围: 1.6V至18V
    - 输出电压调节范围: 通过R1和R2设定(具体计算方法见手册)
    - 开关频率: 1.4MHz
    - 最高输出电压: 35V
    - 输入电流限制: 可调节
    - 开关饱和电压: 200mV @ 1A
    - 封装形式: 10-Pin (3mm × 3mm) Exposed Pad DFN 和 10-pin MSOP
    - 工作温度范围: -40°C 至 85°C

    3. 产品特点和优势


    - 高集成度: 集成传统电压反馈环路和电流反馈环路,能够提供精确的电流和电压控制。
    - 高效率: 1.4MHz高频开关使系统使用小型低轮廓电感器和电容器,提升效率。
    - 可调性: 通过IADJ引脚可以调整电流感测电压,实现电流控制的灵活性。
    - 多应用支持: 适用于多种应用场景,如LED背光驱动、USB供电和电池充电等。
    - 高性能: 能够在广泛的温度范围内保持稳定性能,满足不同环境下的使用需求。

    4. 应用案例和使用建议


    - LED背光驱动: 在此应用中,LT1618可用于控制LED的亮度,通过调整电流感测电压来改变电流,从而实现对LED亮度的精细控制。
    - 电池充电器: 在电池充电器应用中,可以通过选择合适的电阻值来设置所需的结束充电电压,确保电池的安全充电。
    - 使用建议: 在设计电路时,应尽量使用低ESR的陶瓷电容器,并选择合适的电感器以提高效率和稳定性。同时,在设置输入电流限制时,应将采样电阻放置在电感器前面,以保证电流的准确测量。

    5. 兼容性和支持


    - 兼容性: LT1618与多种标准组件兼容,如Schottky二极管和电感器。通过合理选择配套的外部元件,可以构建高效的电源系统。
    - 支持: Linear Technology Corporation(现为Analog Devices的一部分)提供详细的技术文档和支持服务,帮助用户进行产品选型和设计。

    6. 常见问题与解决方案


    - 问题: 开关饱和电压过高。
    - 解决方案: 调整RC补偿网络的参数,或降低RC值以改善环路响应。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查R1和R2的阻值,确保输出电压设定正确。
    - 问题: 输入电流限制失效。
    - 解决方案: 确认采样电阻的放置位置,确保其位于电感器之前,避免电流测量误差。

    7. 总结和推荐


    总结: LT1618是一款功能强大且高度灵活的升压DC/DC转换器,特别适合需要精确电流和电压控制的应用。其高集成度和多功能性使其成为众多应用场景的理想选择。
    推荐: 推荐使用LT1618转换器,特别是在需要高效、精确电源管理的系统中。建议根据具体应用需求选择合适的外部元件,并参考官方技术文档进行详细的电路设计。

LT1618EDD#TRPBF参数

参数
最大输出电压 36V(Switch)
开关频率 1.4MHz
最小输入电压 1.6V
最小输出电压 1.263V
拓扑 Boost
输出类型 Adjustable
同步整流器 No
输出数量 1
功能 Step-Up
最大输入电压 18V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1618EDD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1618EDD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1618EDD#TRPBF LT1618EDD#TRPBF数据手册

LT1618EDD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.9395
10+ ¥ 32.2475
25+ ¥ 29.4505
100+ ¥ 26.6662
250+ ¥ 26.5649
500+ ¥ 26.527
1000+ ¥ 26.4764
2500+ ¥ 26.4257
库存: 3219
起订量: 41 增量: 1
交货地:
最小起订量为:25
合计: ¥ 736.26
