LTC3119HFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 400KHz~2MHz Adjustable 1 18V 800mV 18V 2.5V SOP 贴片安装
供应商型号: 4025229
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC3119HFE#PBF

LTC3119HFE#PBF概述


    产品简介


    LTC3119 高效同步升降压转换器
    LTC3119 是一款由Linear Technology(现为Analog Devices的一部分)开发的高效同步升降压DC/DC转换器。该转换器能够提供高达5A的连续输出电流,适用于广泛的工业、通信及消费电子应用。LTC3119在电压转换方面表现出色,能够在输入电压高于、等于或低于输出电压的情况下实现无缝操作。

    技术参数


    - 输入电压范围: 2.5V至18V
    - 启动后最低输入电压: 250mV
    - 输出电压范围: 0.8V至18V
    - 最大输出电流:
    - 升压模式下:5A(VIN > 6V)
    - 降压模式下:3A(VIN = 3.6V,VOUT = 5V)
    - 开关频率: 可编程范围为400kHz至2MHz,外部时钟可同步至2MHz
    - 保护特性:
    - 输出短路保护
    - 热过载保护
    - 关断电流<3µA
    - 电源就绪指示
    - 爆发模式操作
    - 最大功率点控制

    产品特点和优势


    LTC3119的主要特点是其高效性和广泛的输入电压范围。它采用了4开关PWM架构,确保低噪声操作。该转换器集成了多种功能,如软启动、电流限制、电源就绪指示和热保护,以提高系统可靠性。这些特性使其在电池供电设备、RF电源供应、太阳能充电器和其他需要高效率电源转换的应用中表现优异。

    应用案例和使用建议


    应用案例
    1. RF功率供应:在无线通信设备中,LTC3119可以提供稳定可靠的电源,确保射频组件正常工作。
    2. 太阳能电池充电器:该转换器可以在不同光照条件下高效管理充电过程,确保能源利用最大化。
    3. 系统备份电源:在停电情况下,LTC3119可以从备用电源(如电池或超级电容)快速恢复系统运行。
    使用建议
    - 在使用LTC3119时,建议将输入电压保持在标称范围内以确保最佳效率。
    - 为了优化热性能,可以在散热片上增加热传导膏,并确保PCB设计具有良好的散热通道。
    - 当应用在对噪声敏感的环境中时,使用低噪声电感器和滤波电容器可以进一步降低电磁干扰。

    兼容性和支持

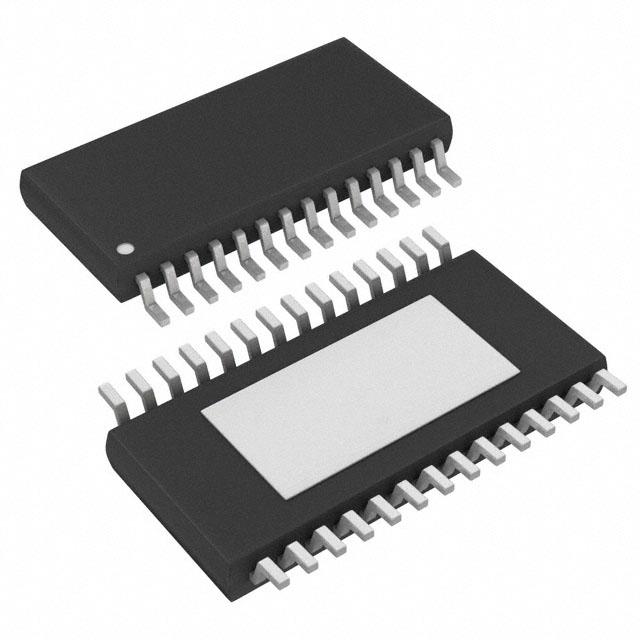

    LTC3119提供两种封装选项:28引脚QFN(4mm x 5mm)和28引脚TSSOP。这两种封装均适用于大多数通用电路板设计。Analog Devices提供了详尽的技术支持,包括用户指南、设计工具和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 检查并稳定输入电压源。 |
    | 散热不佳导致过热 | 加大散热面积,使用更好的散热材料。 |
    | 输出电压不稳定 | 检查反馈网络和负载稳定性。 |

    总结和推荐


    综上所述,LTC3119是一款高性能的同步升降压转换器,具备广泛的应用前景。其高效率、宽输入电压范围和多重保护机制使其在众多工业和消费电子产品中表现出色。如果您正在寻找一个可靠且高效的电源解决方案,LTC3119将是您的理想选择。

LTC3119HFE#PBF参数

参数
最大输入电压 18V
最小输出电压 800mV
最大输出电压 18V
最小输入电压 2.5V
输出数量 1
开关频率 400KHz~2MHz
拓扑 Buck-Boost
功能 Step-Up/Step-Down
同步整流器 Yes
输出类型 Adjustable
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3119HFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3119HFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3119HFE#PBF LTC3119HFE#PBF数据手册
