LT1076HVCT7-5#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Flyback No 100KHz Fixed 1 50V 5V 64V 8V TO-220-7 通孔安装 4.57mm(高度)
供应商型号: LT1076HVCT7-5#PBF
供应商: 期货订购
标准整包数: 1000

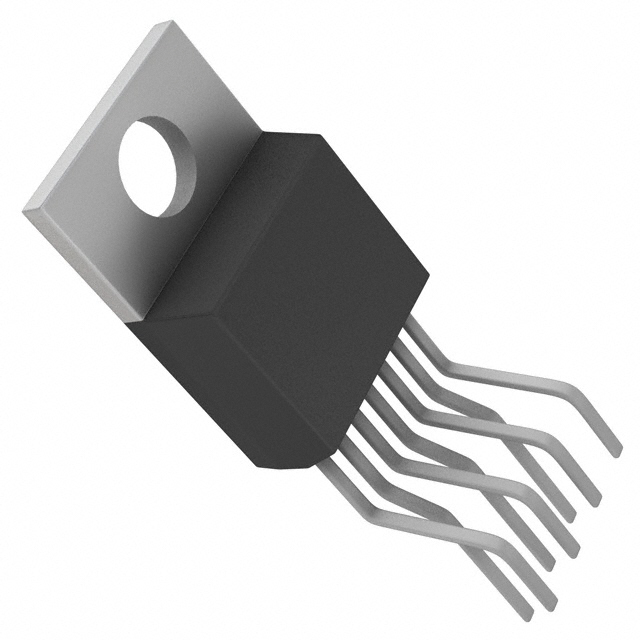

ANALOG DEVICES DC-DC稳压器 LT1076HVCT7-5#PBF

LT1076HVCT7-5#PBF概述


    产品简介


    产品名称: LT1076-5
    产品类型: 固定5V输出单片开关稳压器
    主要功能: 提供稳定5V输出电压的降压开关稳压器,适用于多种直流供电系统。
    应用领域: 主要应用于工业控制、通信设备、计算机系统、便携式设备等领域,尤其适合需要高效率和紧凑设计的应用场景。

    技术参数


    | 参数 | 值 |

    | 输出电压 | 5V |
    | 最大输出电流 | 2A |
    | 开关频率 | 100kHz |
    | 开关“开启”电压 | 1.2V~1.7V |
    | 开关“关闭”漏电流 | 150μA~250μA|
    | 最大输入电压 | 40V |
    | 最小输入电压 | 7.3V |
    | 最小启动电压 | 3.5V |
    | 工作温度范围 | 0°C~70°C |
    | 最大存储温度 | -65°C~150°C|
    | 功耗 | 8.5mA~9.0mA|

    产品特点和优势


    1. 固定5V输出: 内置了稳定的5V输出,具有出色的电压调节能力,保证输出电压稳定在±2%范围内。
    2. 高集成度: 集成了功率开关、振荡器、控制电路、电流限制组件和输出监控,只需少量外部组件即可实现正常操作。
    3. 增强动态行为: 使用真模拟乘法器在反馈回路中,使其能够几乎瞬时响应输入电压波动,并且使回路增益与输入电压无关,显著改善了动态表现。
    4. 多功能转换: 可用作正向降压转换器、正负转换器和升压转换器。
    5. 耐受能力强: 内置脉冲到脉冲电流限制,能够承受输出过载或短路情况,确保设备安全。

    应用案例和使用建议


    应用案例
    LT1076-5可以用于各种直流供电系统中,如工业控制系统、通讯设备等。例如,在一个工业控制系统中,该芯片可以提供稳定5V电压给微控制器或其他数字电路,同时具备高效率和紧凑的设计,适应复杂的工作环境。
    使用建议
    1. 合理选择外部元件: 在具体应用中,可以根据负载需求调整电感值,例如,对于小于1.5A的负载,可以将电感值降低到50μH。
    2. 注意输入电压范围: 确保输入电压在8V至60V之间,否则可能会影响稳压效果。
    3. 热管理: 虽然LT1076-5有良好的散热设计,但在高负载条件下,建议采用额外的散热措施,以保证长期稳定性。

    兼容性和支持


    LT1076-5提供两种封装:5引脚和7引脚塑料TO-220封装,可根据具体需求选择合适的封装形式。厂商提供详尽的技术文档和应用笔记,方便用户进行详细设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关“开启”电压过高 | 检查外部电阻配置是否正确 |
    | 输出电压不稳定 | 检查输入电压是否稳定,并重新校准 |
    | 启动困难 | 确保输入电压满足启动条件(≥7.3V)|

    总结和推荐


    总体而言,LT1076-5是一款高效、可靠的5V固定输出降压开关稳压器,具有出色的电压调节能力和良好的动态性能。其高度集成的设计简化了应用电路,同时也提供了充分的保护机制。针对工业控制和通讯设备等应用领域,该产品无疑是理想的选择。强烈推荐在需要高效率和稳定输出的应用中使用LT1076-5。

LT1076HVCT7-5#PBF参数

参数
拓扑 Boost,Buck,Flyback
最小输入电压 8V
输出数量 1
开关频率 100KHz
输出类型 Fixed
同步整流器 No
最小输出电压 5V
最大输入电压 64V
最大输出电压 50V
功能 Step-Down,Step-Up,Step-Up/Step-Down
长*宽*高 4.57mm(高度)
通用封装 TO-220-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

LT1076HVCT7-5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1076HVCT7-5#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1076HVCT7-5#PBF LT1076HVCT7-5#PBF数据手册

LT1076HVCT7-5#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 103.3208
2000+ ¥ 100.694
3000+ ¥ 98.0672
库存: 2000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 103320.8
直接购买
