首页  >  产品百科  >  DS3920T-001+

DS3920T-001+

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 电源管理芯片(PMIC) DS3920T-001+

DS3920T-001+概述

    DS3920 快速电流镜技术手册

    产品简介


    DS3920 是一款高精度电流镜,专为雪崩光电二极管(APD)和 PIN 光电二极管的偏置和监控应用设计。该器件提供了一个限流器以限制通过 APD 的电流,并且有一个比例(5:1)的电流镜输出,可以用来产生与 APD 电流成正比的信号。此外,该器件还提供了一个保护二极管来限制电流镜输出的电压。这些特性使得 DS3920 在光纤通信、高速网络及类似的应用场合中有广泛的应用前景。

    技术参数


    - 输入电压范围:2.97V 至 76V
    - 电流监测范围:250nA 至 2mA
    - 镜像比:5:1
    - 电流钳位:4.4mA 或 20mA(典型值)
    - 电压钳位:保护后续输出电路

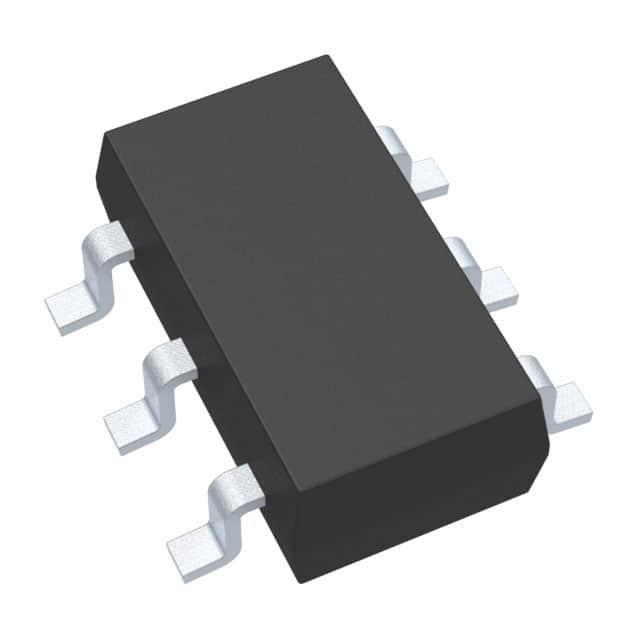

    - 封装形式:6 针 SOT23
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +135°C
    - 热关断温度:+150°C
    - 热关断迟滞:20°C
    - 连续功率耗散(TA = +70°C):1072.4mW(SOT23 封装,超出 +70°C 时每增加 1°C,功率降额 13.4mW)

    产品特点和优势


    - 宽电压输入范围:从 2.97V 到 76V,适用于多种电源系统。
    - 快速响应时间:电流镜响应时间为 50ns,能够满足 GPON 接收端突发模式监控的要求。
    - 内置电流钳位:防止大信号输入时对光电二极管造成损害。
    - 电压钳位:保护后续电路免受过电压的影响。
    - 紧凑封装:6 针 SOT23 封装,易于集成。

    应用案例和使用建议


    DS3920 广泛应用于各种光电二极管偏置和监控场景,如 GEPON、GPON、10GEPON、XGPON 等标准下的 ONU 和 OLT 设备。例如,在一个 GEPON 系统中,DS3920 可用于将 APD 输出电流转换为可测量的电压,以便进行精确监控。
    为了确保最佳性能,建议在设计中正确选择外部电阻,使 ADC 的满量程电压在最大镜像电流时达到。例如,如果 APD 最大监测电流为 2mA,ADC 满量程电压为 1.25V,且镜像比为 5:1,则需要约 3.2kΩ 的电阻。

    兼容性和支持


    DS3920 与 MAX4007 管脚兼容,便于替换现有设计中的同类器件。Maxim Integrated 提供全面的技术支持和售后服务,可通过 Maxim Direct 联系他们获取更多帮助。

    常见问题与解决方案


    1. 如何选择合适的外部电阻?
    - 解决方法:根据所使用的 ADC 满量程电压和最大镜像电流来计算所需的外部电阻值。

    2. 在出现过载电流时如何防止损坏?
    - 解决方法:利用 DS3920 内置的电流钳位功能,将电流限制在安全范围内。

    3. 当温度过高时设备如何保护自身?
    - 解决方法:内置热关断功能会在温度超过 +150°C 时关闭输出,直到温度下降到安全水平才会重新启动。

    总结和推荐


    总体而言,DS3920 是一款高性能、多功能的电流镜,适合应用于多种光电信号处理场景。它具有宽电压输入范围、快速响应时间和内部电流保护等优势,特别适合于光纤通信和高速网络应用。我们强烈推荐使用这款产品,尤其是在需要精确监控光电二极管的应用场合。

DS3920T-001+参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
通用封装 SOT-6
安装方式 贴片安装
零件状态 在售

DS3920T-001+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS3920T-001+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES DS3920T-001+ DS3920T-001+数据手册

DS3920T-001+封装设计

查看详情并下载
Symbol
Footprint
3D Model
