MAX1623EAP+

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes Up~350KHz Adjustable (Programmable) 1 3.8V 1.1V,2.525V,3.33V 5.5V 4.5V SSOP-20 贴片安装
供应商型号: 2517066
供应商: 海外现货
标准整包数: 1

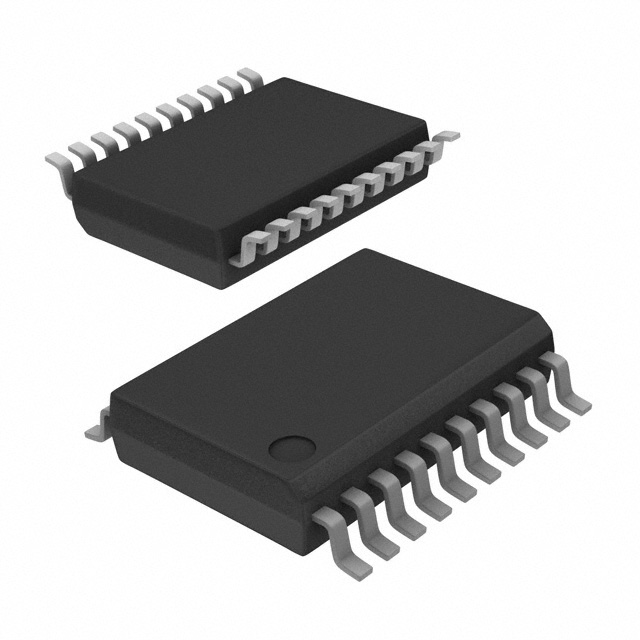

ANALOG DEVICES DC-DC稳压器 MAX1623EAP+

MAX1623EAP+概述

    MAX1623 3A Low-Voltage Step-Down Regulator

    产品简介


    MAX1623 是一款由 Maxim Integrated 生产的高性能低电压同步降压调节器,具备内部开关,适用于笔记本电脑、台式机等设备中的 CPU 和总线终止电源管理。它通过内置的 55mΩ(典型值)PMOS 功率开关和 60mΩ(典型值)NMOS 同步整流开关,可以提供高达 3A 的连续负载电流,从 5V 电源输入转换为最高效率达 95% 的输出电压。

    技术参数


    - 输出精度:±1%,包含线路和负载调节
    - 效率:94%
    - 最大负载能力:3A
    - 内部开关:55mΩ PMOS 功率开关,60mΩ NMOS 同步整流开关
    - 最小外部组件数量
    - 输出电压选择:可选固定输出电压 3.3V、2.5V,或可调输出电压(1.1V 至 3.8V)
    - 输入电压范围:4.5V 至 5.5V
    - 供电电流:典型值 400µA
    - 关断电流:<1µA
    - 工作频率:最高可达 350kHz
    - 保护功能:热关断保护
    - 封装:20 引脚 SSOP

    产品特点和优势


    MAX1623 通过内部开关和高效的同步整流技术,显著提升了负载电流管理和能效。其高集成度和丰富的功能使其在笔记本电脑、台式机及其它需要高效能电源管理的应用中表现出色。同时,其紧凑的设计和卓越的可靠性使得该产品在市场上具有较强的竞争力。

    应用案例和使用建议


    MAX1623 广泛应用于笔记本电脑、台式机、CPU 子卡和 DSP 等领域。例如,在笔记本电脑 CPU 输入电源供应中,MAX1623 可以确保稳定的输出电压,提高系统的整体效率。使用建议包括:
    - 根据具体应用需求选择合适的输出电压。
    - 确保良好的散热设计以避免热关断。
    - 使用符合要求的外部电容以实现最佳性能。

    兼容性和支持


    MAX1623 与其他标准电子元件高度兼容,易于集成到现有系统中。Maxim Integrated 提供详尽的技术支持文档,用户可通过官网获取更多支持信息和软件工具。

    常见问题与解决方案


    - 问题一:设备无法启动。
    - 解决方案:检查输入电压是否在 4.5V 至 5.5V 范围内,确认所有连接正确无误。
    - 问题二:输出电压不稳定。
    - 解决方案:检查输出滤波电容是否合适,调整电容值以达到最佳效果。
    - 问题三:负载变化时输出电压波动大。
    - 解决方案:调整反馈电阻分压比,优化补偿网络参数。

    总结和推荐


    总体而言,MAX1623 以其高集成度、优异的性能和广泛的适用范围成为电源管理领域的优选方案。特别是对于对尺寸和效率有严格要求的应用,如笔记本电脑、台式机等,MAX1623 是一个理想的选择。强烈推荐在上述应用中使用 MAX1623。

MAX1623EAP+参数

参数
开关频率 Up~350KHz
同步整流器 Yes
最小输出电压 1.1V,2.525V,3.33V
最小输入电压 4.5V
输出数量 1
拓扑 Buck
最大输出电压 3.8V
输出类型 Adjustable (Programmable)
最大输入电压 5.5V
功能 Step-Down
通用封装 SSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX1623EAP+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX1623EAP+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES MAX1623EAP+ MAX1623EAP+数据手册

MAX1623EAP+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 141.165
10+ ¥ 134.8876
66+ ¥ 128.6103
132+ ¥ 122.3329
264+ ¥ 116.0555
528+ ¥ 109.7781
库存: 2
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 141.16
