LT1965EQ-3.3#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 75dB(120Hz) 1.1mA 正极 Fixed 1.1A 1 3.3V 1.8V 3.3V 20V 490mV@ 1.1A 22mV 16mV DDPAK-5 贴片安装,黏合安装
供应商型号: LT1965EQ-3.3#TRPBF
供应商: 期货订购
标准整包数: 1500

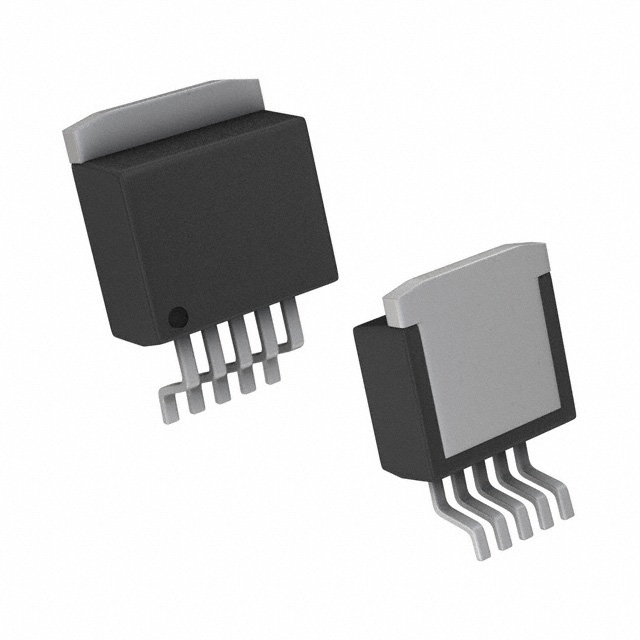

ANALOG DEVICES LDO稳压器 LT1965EQ-3.3#TRPBF

LT1965EQ-3.3#TRPBF概述

    LT1965 系列低噪声低压差线性稳压器

    产品简介


    LT1965系列是低噪声、低压差线性稳压器。这些稳压器可提供1.1A的输出电流,具有310mV的典型压降电压。其主要功能包括为敏感RF和DSP供电应用提供非常低的输出噪声,输出电压范围从1.20V到19.5V。LT1965系列广泛应用于逻辑电源供应和开关电源后置调节等场景。

    技术参数


    - 输出电流: 1.1A
    - 压降电压: 310mV
    - 低噪声: 40μVRMS (10Hz至100kHz)
    - 静态电流: 调整版本时为500μA
    - 宽输入电压范围: 1.8V至20V
    - 无需保护二极管
    - 关断时静态电流: <1μA
    - 稳定输出电容: 最小10μF
    - 固定输出电压: 1.5V, 1.8V, 2.5V, 3.3V
    - 耐受温度范围: E-, I-级(-40°C至125°C);H级(-40°C至150°C)
    - 封装形式: 5引脚TO-220, 5引脚DD-Pak, 8引脚MSOP, 0.75mm厚8引脚3mm×3mm DFN

    产品特点和优势


    1. 低噪声: 输出噪声仅为40μVRMS,适用于对噪声敏感的应用。
    2. 低压差: 具有310mV的典型压降电压,使得其在低输入电压条件下也能有效工作。
    3. 高稳定性: 稳定输出电容只需最小10μF即可保证稳定性,同时支持陶瓷或钽电容器。
    4. 过热保护: 内置反向电池保护、电流限流带折叠保护、热限制和反向电流保护,增强了可靠性。
    5. 封装多样: 提供多种封装形式,满足不同应用场景需求。

    应用案例和使用建议


    - 逻辑电源供应: 可用于各类数字电路的供电,例如微控制器和DSP芯片。
    - 开关电源后置调节: 在开关电源后使用LT1965可以实现更稳定的输出电压,提高系统性能。
    - 仪表仪器: 由于其低噪声特性,适合应用于高精度测量仪器。
    使用建议:
    - 在设计系统时,确保输入电压范围在1.8V到20V之间。
    - 选用陶瓷或钽电容器作为输出电容,以达到更好的稳定性。
    - 注意在高温环境下使用时,要适当降低输出电流以避免过热。

    兼容性和支持


    LT1965系列与大多数常用的电子元件和设备兼容,支持不同的封装形式。Linear Technology公司提供全面的技术支持和维护服务,确保客户能够得到及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 设备在高温环境下出现过热现象。
    - 解决方案: 适当降低输出电流,并选择合适的封装以增强散热效果。

    2. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压和负载电流是否超出规格范围,确保输出电容正确连接且符合要求。

    3. 问题: 静态电流过高。
    - 解决方案: 检查电源管理和系统配置,确保调整版本的静态电流控制在500μA以内。

    总结和推荐


    LT1965系列低噪声低压差线性稳压器凭借其出色的性能参数、稳定性和多功能性,成为众多电子设备的理想选择。无论是在逻辑电源供应还是后置调节领域,LT1965都展现出卓越的适应能力和可靠性。强烈推荐在需要高精度和低噪声输出的应用场景中使用LT1965系列稳压器。

LT1965EQ-3.3#TRPBF参数

参数
最大输出电压 3.3V
最大输入电压 20V
输出电流 1.1A
最大压差@电流 490mV@ 1.1A
最小输入电压 1.8V
最小输出电压 3.3V
Iq-静态电流 1.1mA
输出类型 Fixed
负载调节 22mV
稳压器数量 1
极性 正极
纹波抑制-PSRR 75dB(120Hz)
线路调节 16mV
10.54mm(Max)
9.4mm(Max)
4.57mm(Max)
通用封装 DDPAK-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1965EQ-3.3#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1965EQ-3.3#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1965EQ-3.3#TRPBF LT1965EQ-3.3#TRPBF数据手册
