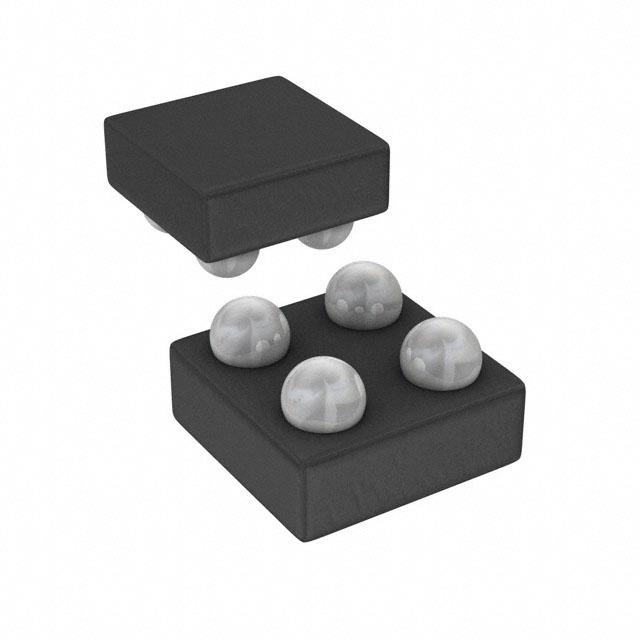

ADP165ACBZ-1.8-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 72dB 2.4μA 正极 Fixed 150mA 1 1.8V 2.2V 1.8V 5.5V 225mV 225mV 85mV BGA 贴片安装,黏合安装 960μm*960μm*360μm
供应商型号: 4407223
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP165ACBZ-1.8-R7

ADP165ACBZ-1.8-R7概述


    产品简介


    ADP165/ADP166是一款由Analog Devices推出的超低静态电流、150 mA低压差(LDO)线性稳压器。其主要功能是在广泛的输入电压范围内(2.2 V至5.5 V),提供稳定的输出电压,适用于多种应用场合。这些产品广泛应用于便携式和电池供电设备、后置DC-DC调节系统、便携式医疗设备及无线传感器网络(WSN)设备等领域。

    技术参数


    - 输入电压范围: 2.2 V 至 5.5 V
    - 工作电源电流: 590 nA 至 65 µA
    - 关断电流: 50 nA
    - 低压差: 120 mV(在150 mA负载下)
    - 固定输出电压: 7种可选,范围从1.2 V至3.3 V
    - 可调输出电压: 可设置在1.0 V至4.2 V范围内
    - 初始输出电压精度: ±1%
    - 整个工作范围内的输出电压精度: ±3.5%
    - 电源抑制比(PSRR): 72 dB(100 Hz,VOUT = 1.2 V)

    产品特点和优势


    ADP165/ADP166具有以下显著特点:
    - 超低静态电流: 这使得它成为电池供电设备的理想选择,显著延长了设备的使用寿命。
    - 低压差: 在高压差条件下依然保持高效能,能够在宽输入电压范围内稳定工作。
    - 紧凑封装: 提供多种封装选择(5引脚TSOT、6引脚LFCSP和4引脚WLCSP),适合各种应用需求。
    - 保护机制: 包括限流、热关断和输出放电功能,提供全面的保护。
    - 灵活性: 固定输出和可调输出两种模式可供选择。

    应用案例和使用建议


    典型应用电路
    - 5引脚TSOT封装: 适合要求小型化的便携设备。图1展示了这种封装的应用电路,适用于输入电压2.3 V,输出电压1.8 V。
    - 6引脚LFCSP封装: 更适用于需要高集成度的应用。图2展示了该封装的应用电路,也适用于输入电压2.3 V,输出电压1.8 V。
    - 4引脚WLCSP封装: 针对空间极为有限的应用。图3展示了该封装的应用电路,同样适用于输入电压2.3 V,输出电压1.8 V。
    使用建议
    1. 合理选择电容: 根据应用需求选择合适的输入和输出电容。建议使用1 µF ±30%的陶瓷电容,以确保稳定工作。
    2. 电路布局: 设计合理的PCB布局以降低EMI干扰。尤其是在高输入阻抗情况下,适当增加输入电容以减小对PCB布局的依赖性。
    3. 测试环境: 在宽泛的工作环境中测试性能,确保器件在极端温度下仍能可靠运行。

    兼容性和支持


    - 兼容性: ADP165/ADP166能够与多种电子元器件和系统兼容,适用于广泛的电路设计。
    - 技术支持: Analog Devices提供了丰富的在线资源和技术支持,包括数据手册、应用笔记、设计工具和样片申请等。

    常见问题与解决方案


    - Q: 静态电流过高
    - A: 检查电路是否接错电容,并确保电容满足要求。若使用陶瓷电容,检查其ESR是否足够小。
    - Q: 输出电压不稳定
    - A: 检查外部电阻值是否准确,尤其是R1和R2,确保其在允许的容差范围内。
    - Q: 故障复现率高
    - A: 检查电路是否接触不良或焊接缺陷。确保所有连接正确且无虚焊现象。

    总结和推荐


    ADP165/ADP166以其卓越的性能、多样化的封装选择及广泛的应用范围,成为了电池供电设备领域的优选解决方案。其超低静态电流和高效的低压差设计使其非常适合便携式和高性能应用。综上所述,强烈推荐在各类便携式和电池供电设备中使用ADP165/ADP166。

ADP165ACBZ-1.8-R7参数

参数
最大压差@电流 225mV
负载调节 225mV
最大输入电压 5.5V
线路调节 85mV
Iq-静态电流 2.4μA
输出类型 Fixed
极性 正极
最小输入电压 2.2V
最大输出电压 1.8V
稳压器数量 1
纹波抑制-PSRR 72dB
输出电流 150mA
最小输出电压 1.8V
长*宽*高 960μm*960μm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADP165ACBZ-1.8-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP165ACBZ-1.8-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP165ACBZ-1.8-R7 ADP165ACBZ-1.8-R7数据手册

ADP165ACBZ-1.8-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
