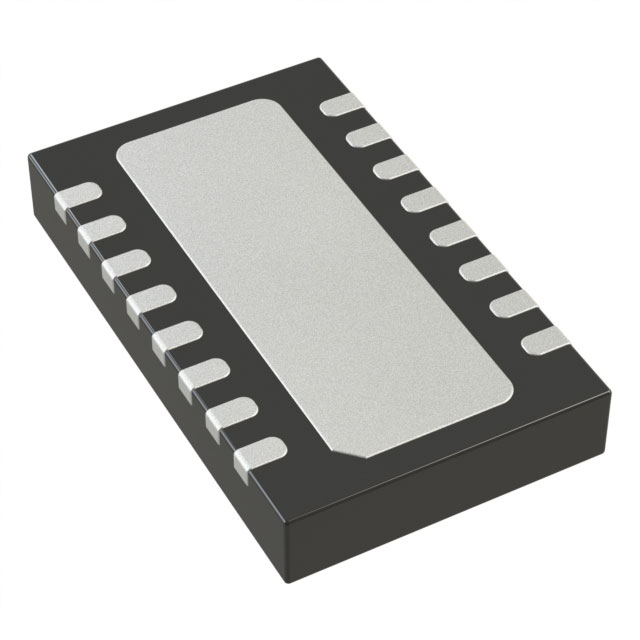

LTC4217IDHC-12#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1.6mA 2.9V 26.5V 通用 DFN 贴片安装,黏合安装 5mm(长度)*3mm(宽度)
供应商型号: Q-LTC4217IDHC-12#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电源管理芯片(PMIC) LTC4217IDHC-12#TRPBF

LTC4217IDHC-12#TRPBF概述


    产品简介


    LTC4217:集成式热插拔控制器
    LTC4217是Linear Technology公司设计的一款集成式热插拔控制器,专为电源管理应用而设计。它能够确保电路板在热插拔时的安全操作,特别适用于从活的背板中安全插入和移除电路板。LTC4217集成了一个热插拔控制器、功率MOSFET和电流感应电阻于一体,适用于小型封装的应用场合。对于12V特定版本(LTC4217-12),内置了针对12V应用的预设阈值,而标准版的LTC4217则允许用户调整阈值。

    技术参数


    - 输入电压范围:2.9V至26.5V
    - 输出电流限制:2A(准确度5%)
    - 电流监测输出:放大电流感应电阻的电压,用于接地参考的电流监测
    - 工作温度范围:C级:0°C至70°C;I级:-40°C至85°C;H级:-40°C至125°C
    - 供电电流:在无负载条件下为1.6mA至3mA
    - 过温保护:提供过温保护
    - 引脚兼容性:与LTC4232引脚兼容(仅DFN封装)

    产品特点和优势


    LTC4217的主要特点是其高度集成的设计和丰富的功能。其独特之处在于提供了独立的浪涌电流控制、2A电流限制以及具有折返电流限制的精度。此外,该产品还包括电流监测输出、MOSFET温度监测输出以及过压、欠压和电源良好的监控功能。LTC4217的小尺寸封装使其成为各种应用的理想选择,特别是对于RAID系统、固态硬盘和服务器I/O卡等工业设备而言。

    应用案例和使用建议


    LTC4217被广泛应用于多种高要求的电源管理场合。例如,在RAID系统中,LTC4217可以确保在热插拔过程中对系统稳定性的有效保护。在实际使用中,建议在安装前进行详细的电气测试,并根据具体的电源条件调整阈值。此外,为了确保最佳性能,需要在设计中考虑散热管理,尤其是在高温环境下使用时。

    兼容性和支持


    LTC4217与LTC4232在引脚上兼容(仅限DFN封装),这使得在同一硬件平台上进行不同型号之间的替换成为可能。Linear Technology公司为其产品提供了详尽的技术支持和维护服务,包括应用指南和技术文档等资源,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:LTC4217的工作电压超出额定范围时如何处理?
    - 解决方案:避免超过26.5V的工作电压范围,如需更高电压,建议使用其他型号的热插拔控制器。
    2. 问题:在什么情况下LTC4217会触发过温保护?
    - 解决方案:当内部温度超过125°C时,过温保护将激活。建议通过有效的散热措施来预防这种情况的发生。
    3. 问题:如何调节电流限制阈值?
    - 解决方案:通过调整外部电阻RSET的阻值来实现电流限制阈值的调节。注意RSET不应小于2kΩ以保持阈值准确。

    总结和推荐


    总体来说,LTC4217是一款高性能、高可靠性的热插拔控制器,适用于各种需要精确电流管理和电源控制的应用场合。其紧凑的设计、丰富多样的功能以及出色的稳定性,使其在市场上具有很强的竞争力。我们强烈推荐LTC4217给那些需要高性能电源管理解决方案的工程师和设计师们。

LTC4217IDHC-12#TRPBF参数

参数
最大输出电压 -
最小输出电压 -
应用场景 通用
最大工作供电电压 26.5V
最小工作供电电压 2.9V
工作电源电流 1.6mA
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

LTC4217IDHC-12#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4217IDHC-12#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4217IDHC-12#TRPBF LTC4217IDHC-12#TRPBF数据手册

LTC4217IDHC-12#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
