MAX20051AAUD/V+T

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: PWM,Analog Step-Down (Buck) 2A 1 4.875V 5.125V 贴片安装,黏合安装
供应商型号: MAX20051AAUD/V+T
供应商: 云汉优选
标准整包数: 10

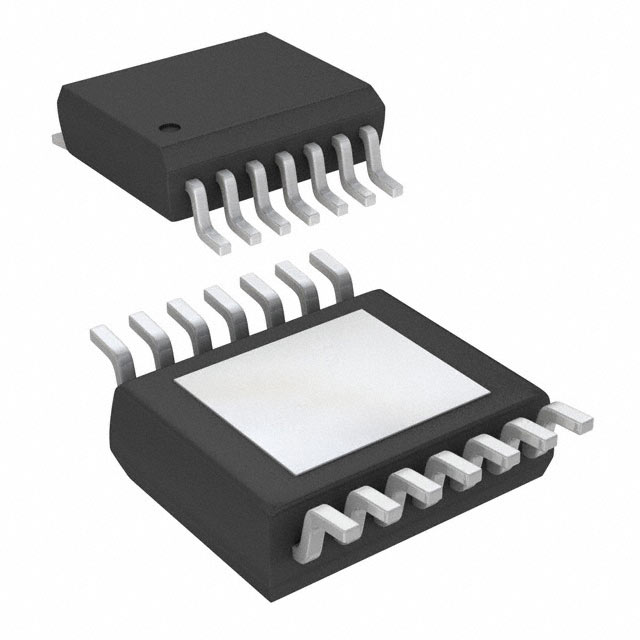

ANALOG DEVICES LED驱动器 MAX20051AAUD/V+T

MAX20051AAUD/V+T概述


    产品简介


    MAX20050-MAX20053 高亮度LED驱动器
    MAX20050-MAX20053 系列高亮度LED(HB LED)驱动器专为汽车外部照明应用而设计。这些驱动器集成了完全同步的降压转换器和集成式MOSFET,能够以高达2A的电流驱动一系列LED,且所需外部组件数量最少。根据具体型号,它们提供内部补偿或外部补偿选项,以满足不同应用的需求。
    主要功能:
    - 2A步进降压转换器
    - 内置0.14Ω(典型值)MOSFET
    - 宽输入电压范围4.5V至65V
    - 可选的开关频率400kHz或2.1MHz
    - 能够实现PWM调光和模拟调光
    - 高侧电流调节功能
    应用领域:
    - 日间行车灯(DRLs)
    - 雾灯
    - 清扫灯(CLLs)
    - 角灯(CLs)
    - 尾灯
    - 前照灯
    - 商用、工业和建筑照明
    - 驾驶员监控系统(DMS)

    技术参数


    输入电源电压范围:4.5V 至 65V
    输入电源电压范围(MAX20050C/51C/52C/53C/53D仅适用):4.5V 至 36V
    静态电流(无切换时):
    - VIN = 12V:5 μA 至 8 μA
    - VIN = 65V:8 μA 至 20 μA
    输出电流精度:
    - 全量程:±2.5%
    - 10%全量程:±8%
    故障保护机制:
    - 过载保护
    - 短路保护
    - 过温保护
    工作温度范围:-40°C 至 +125°C

    产品特点和优势


    主要特点:
    - AEC-Q100认证
    - 适用于极端汽车冷启动和负载断开条件
    - 支持PWM调光
    - 低侧电流感应电压:200mV(满量程)
    - 输出过载、短路和过温保护
    独特优势:
    - 内置频率抖动功能
    - 开关频率可调
    - 内置补偿(MAX20050/MAX20052)或外置补偿(MAX20051/MAX20053/MAX20053D)选项
    - 极低的待机电流:5 μA(典型值)

    应用案例和使用建议


    实际应用案例:
    - 在汽车尾灯中使用,确保灯具在各种极端条件下稳定工作。
    - 在建筑照明系统中应用,通过PWM调光实现灵活的亮度控制。
    使用建议:
    - 为了提高散热效果,建议将IC的裸露焊盘(Exposed Pad)连接到大面积接地平面。
    - 确保输入电容的容量至少为1μF陶瓷电容器,以保证稳定运行。
    - 如果使用外部补偿,应选择合适的RC网络进行环路补偿。

    兼容性和支持


    兼容性:
    - 与常见的汽车外部照明系统兼容,可轻松集成到现有系统中。
    支持和维护:
    - Analog Devices 提供详尽的技术文档和支持服务,帮助客户快速解决问题并优化设计。

    常见问题与解决方案


    问题1:设备在高温度下工作时,电流调节精度如何?
    解决方案:
    - 设备的最大全量程电流调节精度为±2.5%,即使在-40°C至+125°C的温度范围内,该精度也得到保证。
    问题2:设备出现短路时如何保护?
    解决方案:
    - 设备内置了短路保护机制,能够在发生短路时迅速切断电流,保护电路免受损坏。

    总结和推荐


    总体评价:
    - MAX20050-MAX20053系列驱动器凭借其高性能和可靠性,在汽车外部照明及商用、工业照明领域表现出色。
    - 高度集成的设计、广泛的输入电压范围和完善的保护机制,使其成为各种恶劣环境下的理想选择。
    推荐:
    - 推荐使用MAX20050-MAX20053系列驱动器,特别是在需要高亮度、高稳定性和灵活性的照明系统中。

MAX20051AAUD/V+T参数

参数
输出电流 2A
调光方式 PWM,Analog
最小输出电压 4.875V
输出数量 1
最大输出电压 5.125V
拓扑 Step-Down (Buck)
最大输入电压 -
功率 -
效率 -
最小输入电压 -
安装方式 贴片安装,黏合安装
应用等级 商用级,工业级,照明级
零件状态 在售
包装方式 卷带包装

MAX20051AAUD/V+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX20051AAUD/V+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES MAX20051AAUD/V+T MAX20051AAUD/V+T数据手册

MAX20051AAUD/V+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 11.3
100+ ¥ 10.7576
1000+ ¥ 10.3056
库存: 467
起订量: 10 增量: 2500
交货地:
最小起订量为:10
合计: ¥ 113
