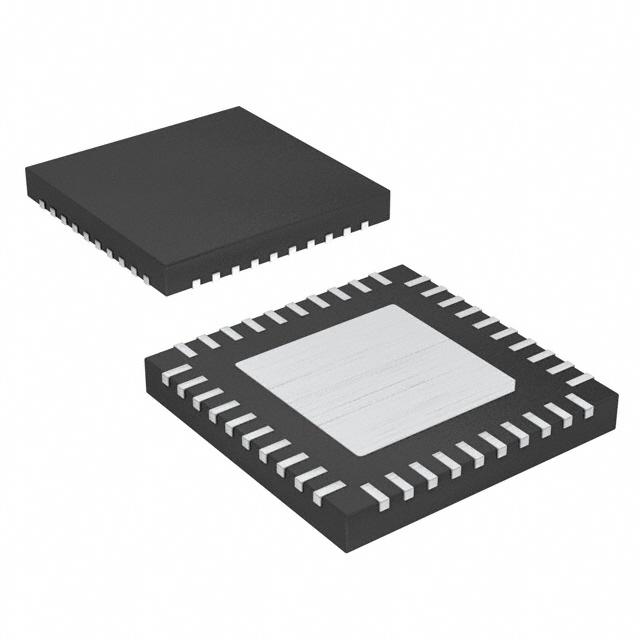

LTC3875EUH#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 250KHz~720KHz Transistor Driver 2 5V 600mV 38V 4.5V QFN-40 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: LTC3875EUH#PBF
供应商: 国内现货
标准整包数: 1022
ANALOG DEVICES DC-DC稳压器 LTC3875EUH#PBF

LTC3875EUH#PBF概述

    LTC3875 双相同步降压控制器技术手册

    产品简介


    LTC3875 是一款双输出电流模式同步降压 DC/DC 控制器,专为高效率、高电流应用设计。其主要功能包括低值 DCR 电流感应、可编程 DCR 温度补偿、±0.5% 的 0.6V 输出电压精度等。这款控制器广泛应用于服务器、电信系统及直流电源分配系统等领域。

    技术参数


    - 输入电压范围: 4.5V 至 38V
    - 输出电压范围: 0.6V 至 3.5V(采用低 DCR 电感器时)
    - 输出电流: 最大 60A
    - 参考电压: 精度为 ±0.5%
    - 开关频率: 可在 250kHz 至 720kHz 之间调整
    - 封装: 40 引脚 6mm × 6mm (0.5mm 节距) 和 40 引脚 5mm × 5mm (0.4mm 节距) QFN 封装

    产品特点和优势


    - 低 DCR 电流感应: 使用非常低的直流电阻功率电感器,从而最大化高电流应用的效率。
    - 温度补偿: 可编程电流感应极限范围从 10mV 到 30mV,实现温度范围内最大输出电流的精确限制。
    - 双重高精度差分放大器: 两个远程差分放大器增强了信号的准确性和稳定性。
    - 相位平衡功能: 自动调整每相电流,以最小化多芯片单输出应用中的热应力。

    应用案例和使用建议


    在电信系统中,LTC3875 可以用来稳定通信设备中的电源供应,特别是在需要快速响应和高效率的场景中。在服务器中,它可以在数据中心环境中提供稳定的电源支持,确保系统的可靠运行。
    使用建议:建议根据具体应用的需求,调整开关频率以匹配所需的转换速率,从而优化整体系统效率。同时,合理配置软启动时间,有助于减少启动时的冲击电流。

    兼容性和支持


    LTC3875 适用于多种不同的应用,并且与其他电子元件具有良好的兼容性。制造商提供了详尽的技术支持,包括详尽的数据手册、设计指南和技术咨询服务,以帮助客户顺利完成项目设计。

    常见问题与解决方案


    - 问题: 启动时出现过高的启动电流。
    - 解决办法: 通过设置合适的软启动时间,降低启动电流冲击。

    - 问题: 高温环境下效率下降。
    - 解决办法: 启用温度补偿功能,确保在高温条件下仍能保持高效的性能。

    总结和推荐


    LTC3875 在高电流、高效率的应用中表现出色,具有优秀的温度补偿能力和广泛的输入电压范围。无论是用于电信系统还是服务器,其强大的功能和稳定性使其成为理想选择。因此,强烈推荐此产品给需要高性能、高效率电源解决方案的应用场合。

LTC3875EUH#PBF参数

参数
输出类型 Transistor Driver
最小输入电压 4.5V
输出数量 2
最大输出电压 5V
最小输出电压 600mV
拓扑 Buck
功能 Step-Down
最大输入电压 38V
同步整流器 Yes
开关频率 250KHz~720KHz
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN-40
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

LTC3875EUH#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3875EUH#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3875EUH#PBF LTC3875EUH#PBF数据手册

LTC3875EUH#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1022+ ¥ 46.492
2044+ ¥ 45.31
3066+ ¥ 44.128
库存: 2000
起订量: 1022 增量: 73
交货地:
最小起订量为:1022
合计: ¥ 47514.82
