LTC4358CDE#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 600μA 9V 9V 26.5V 26.5V N+1 电源,高可用性 DFN-14 贴片安装 4mm(长度)*3mm(宽度)
供应商型号: 4025545
供应商: 海外现货
标准整包数: 1

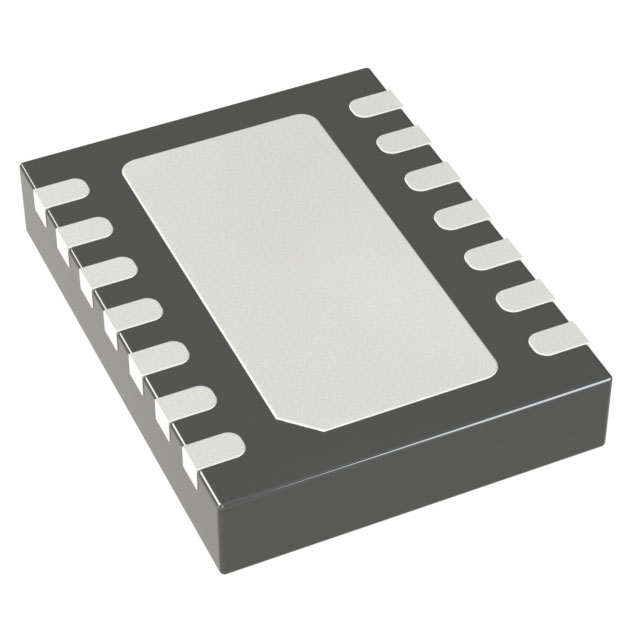

ANALOG DEVICES 电源管理芯片(PMIC) LTC4358CDE#PBF

LTC4358CDE#PBF概述

    LTC4358:一款高效的5A理想二极管控制器

    产品简介


    LTC4358是Linear Technology公司推出的一款高性能的理想二极管控制器。它主要用于替代传统肖特基二极管,通过内部集成的20mΩ低电阻N沟道MOSFET来实现,适用于电源二极管-OR和其他高电流应用场合。这款产品不仅可以减少功率消耗、降低热耗散,还能节省PC板空间。LTC4358尤其适合于高可靠性系统中电源冗余的设计。

    技术参数


    - 主要特性:
    - 内置20mΩ N沟道MOSFET
    - 0.5μs关断时间,限制峰值故障电流
    - 工作电压范围:9V到26.5V
    - 温度范围:-40°C至85°C
    - 提供14引脚DFN和16引脚TSSOP两种封装
    - 电气特性:
    - 最大工作电压:28V
    - 最大漏极电流:5A
    - 输入电压范围:-0.3V至28V
    - 静态功耗电流:0.6mA(典型值)
    - 源极-漏极导通电阻(RDS(ON)):20mΩ(最大值)
    - 关断时间:300ns至500ns

    产品特点和优势


    LTC4358的优势在于其超低的内部电阻和快速响应能力。内部集成的20mΩ MOSFET确保了低功耗和小尺寸,而0.5μs的快速关断时间可以有效地限制故障电流。这使得LTC4358非常适合于需要高度可靠性的电信基础设施、汽车系统和高可用性系统等领域。

    应用案例和使用建议


    - 电源冗余设计:LTC4358可用于并联多个电源输出,以实现冗余。当一个电源短路时,其他电源可以立即接替供电,从而提高系统的可靠性。

    - 负载共享:通过使用LTC4358进行负载分配,系统可以根据不同的输出电压和输出阻抗自动调整负载共享比例,避免振荡,保证平稳的负载分配。

    - 热管理:在高电流应用中,需要考虑有效的热管理措施。建议在PCB设计上将OUT引脚尽量靠近内部MOSFET的散热焊盘,以增加散热面积。

    兼容性和支持


    LTC4358与现有标准电压和电流条件下常见的电源系统兼容。Linear Technology公司提供详尽的技术支持和文档,包括布局指南和应用电路示例,以便用户能够轻松地集成此组件到他们的设计中。

    常见问题与解决方案


    - Q: 在什么情况下会触发快速关断?
    - A: 当输入电源发生故障或被短接到地时,LTC4358会迅速检测到反向电流并关闭内部MOSFET,防止反向电流损坏电路。
    - Q: 如何保护VDD免受输入短路的影响?
    - A: 可以在VDD引脚上添加一个100Ω、0.1μF的RC电路作为保持电路,或者使用至少39μF的局部输出旁路电容器,以确保快速的关断时间。

    总结和推荐


    LTC4358以其高效节能和快速响应的特性,在高可靠性系统应用中表现出色。它的集成设计减少了外部元件的需求,同时简化了整体系统设计。对于需要高可靠性电源管理和冗余设计的应用来说,LTC4358是一个非常值得推荐的产品。

LTC4358CDE#PBF参数

参数
应用场景 N+1 电源,高可用性
最大工作供电电压 26.5V
最小工作供电电压 9V
工作电源电流 600μA
最大输出电压 26.5V
最小输出电压 9V
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN-14
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC4358CDE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4358CDE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4358CDE#PBF LTC4358CDE#PBF数据手册

LTC4358CDE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 70.8609
10+ ¥ 47.3208
91+ ¥ 34.6395
182+ ¥ 31.9311
273+ ¥ 30.5516
546+ ¥ 30.4883
1001+ ¥ 30.463
库存: 182
起订量: 26 增量: 1
交货地:
最小起订量为:10
合计: ¥ 473.2
