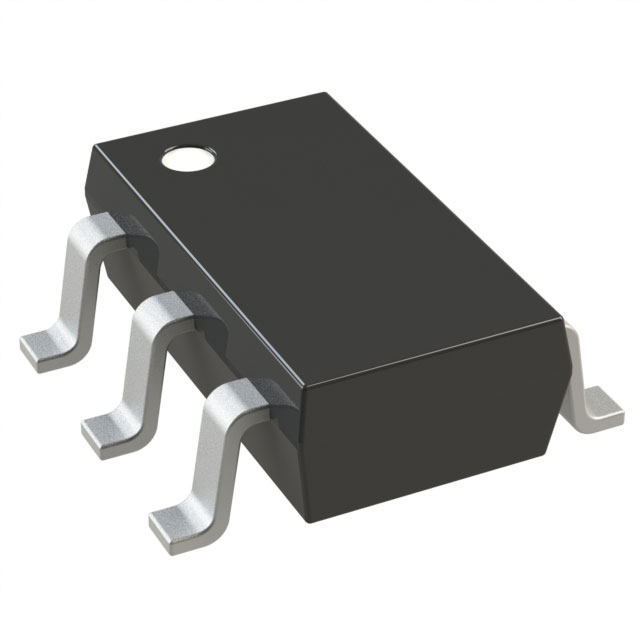

ADP2301AUJZ-R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 亚德诺PWM控制器, 6引脚, TSOT封装, 表面贴装, 最高1.4 MHz
供应商型号: 26M-ADP2301AUJZ-R7
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 ADP2301AUJZ-R7

ADP2301AUJZ-R7概述

    # ADP2300/ADP2301异步降压型稳压器技术详解

    一、产品简介


    ADP2300/ADP2301是Analog Devices公司推出的一款高性能异步降压型DC-DC稳压器,专为多种供电需求设计。该系列器件集成了功率MOSFET,具备从3.0V到20V的宽输入电压范围,最大负载电流可达1.2A。凭借±2%的输出电压精度和高达91%的效率,这款稳压器适用于各类严苛的电源应用场合。ADP2300和ADP2301的主要区别在于其工作频率不同,分别为700 kHz和1.4 MHz,这一特性让设计者可以在效率与解决方案尺寸之间找到平衡点。
    主要功能及应用领域
    - 主要功能: 恒定频率电流模式控制、自动切换PWM/PFM模式、集成软启动、过流保护、热关断及UVLO等功能。
    - 应用领域: 数字负载应用中的LDO替代品、中间供电轨转换、通信与网络设备、工业仪器仪表、医疗设备以及消费电子产品等领域。

    二、技术参数


    以下是ADP2300/ADP2301的技术规格概览:
    | 参数 | 范围/单位 |

    | 输入电压 | 3.0V~20V |
    | 输出电压范围 | 0.8V~0.85×VIN |
    | 工作频率选项 | 700 kHz(ADP2300)或1.4 MHz(ADP2301) |
    | 最大负载电流 | 1.2A |
    | 输出精度 | ±2% |
    | 功耗效率 | 最高可达91% |
    此外,该产品还支持一系列保护机制,如UVLO(欠压闭锁)、OCP(过流保护)和TSD(热关断),确保了系统的稳定运行。

    三、产品特点和优势


    特点
    1. 紧凑设计: 采用6引脚TSOT封装,便于集成到紧凑型电路板中。
    2. 高集成度: 内置MOSFET、自举二极管以及补偿电路,减少外部元件的需求。
    3. 宽泛的工作条件: 能够适应广泛的输入电压和负载变化。
    4. 高效节能: 通过优化的设计实现了优秀的能效表现。
    优势
    - 灵活性强: 用户可根据具体需求选择合适的频率版本。
    - 高可靠性: 提供全面的安全保护措施。
    - 易于集成: 减少了开发时间和成本。

    四、应用案例和使用建议


    应用案例
    ADP2300/ADP2301广泛应用于消费类电子产品、工业自动化系统及医疗健康设备中。例如,在智能家居照明控制系统中,ADP2300可以有效地将直流电压转换成LED灯所需的低压直流电;而在数据中心交换机中,ADP2301则扮演着为多个组件提供稳定电源的角色。
    使用建议
    - 对于需要更高频率的应用场合,建议选用ADP2301。
    - 在设计PCB布局时,应注意合理布置电感、电容等关键元件的位置,以最大限度地发挥产品的性能。
    - 根据实际负载情况调整电感值,确保最佳的工作状态。

    五、兼容性和支持


    ADP2300/ADP2301与大多数主流微控制器和其他外围设备具有良好兼容性,且制造商提供了丰富的文档资料和技术支持服务,帮助用户快速完成产品选型和设计验证。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不准确 | 检查反馈网络电阻是否正确连接 |
    | 稳压器频繁进入保护模式 | 减少输入电流或增大输出电容 |
    | 温度过高 | 改善散热设计,增加外部风扇等辅助设备 |

    七、总结和推荐


    综上所述,ADP2300/ADP2301以其卓越的性能、灵活的应用场景以及强大的技术支持成为了一款非常值得推荐的产品。无论是针对消费电子还是工业控制领域的开发者来说,这款稳压器都将是他们项目成功的关键助力之一。如果您正在寻找一款既能满足高性能要求又能简化设计流程的电源管理解决方案,那么ADP2300/ADP2301无疑是一个理想的选择。

ADP2301AUJZ-R7参数

参数
拓扑 Buck
输出类型 Adjustable
输出数量 1
最大输入电压 20V
最小输入电压 3V
开关频率 1.4MHz
最小输出电压 800mV
最大输出电压 17V
同步整流器 No
功能 Step-Down
长*宽*高 2.9mm*1.6mm*870μm
通用封装 TSOT-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADP2301AUJZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP2301AUJZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP2301AUJZ-R7 ADP2301AUJZ-R7数据手册

ADP2301AUJZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2046
10+ ¥ 5.7668
50+ ¥ 5.1393
100+ ¥ 4.9763
500+ ¥ 4.1343
1000+ ¥ 4.0778
库存: 1367
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 6.2
直接购买
加入购物车
