MAX20003ATPA/V+

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 220KHz~2.2MHz Programmable (Fixed) 1 10V 1V 36V 3.5V TQFN 贴片安装
供应商型号: MAX20003ATPA/V+
供应商: 期货订购
标准整包数: 1470
ANALOG DEVICES DC-DC稳压器 MAX20003ATPA/V+

MAX20003ATPA/V+概述


    产品简介


    MAX20002/MAX20003同步降压转换器是一种小型的同步降压转换器,集成了高侧和低侧MOSFET。该系列产品分为两个型号:MAX20002(最大输出电流为2A)和MAX20003(最大输出电流为3A)。它们可以在3.5V至36V的输入电压范围内工作,提供卓越的效率和稳定的输出电压,适用于各种点负载应用和分布式直流电源系统。广泛应用于汽车、导航和无线电头单元等领域。

    技术参数


    - 输出电流:
    - MAX20002: 2A
    - MAX20003: 3A
    - 输入电压范围:3.5V至36V
    - 开关频率:可编程,范围220kHz至2.2MHz
    - 输出电压:固定5V/3.3V,或通过外部电阻调整至1V至10V
    - 工作温度范围:-40°C至+125°C
    - 静态电流:15µA(在待机模式下)
    - 保护特性:过电压保护、短路保护、负载转态保护等

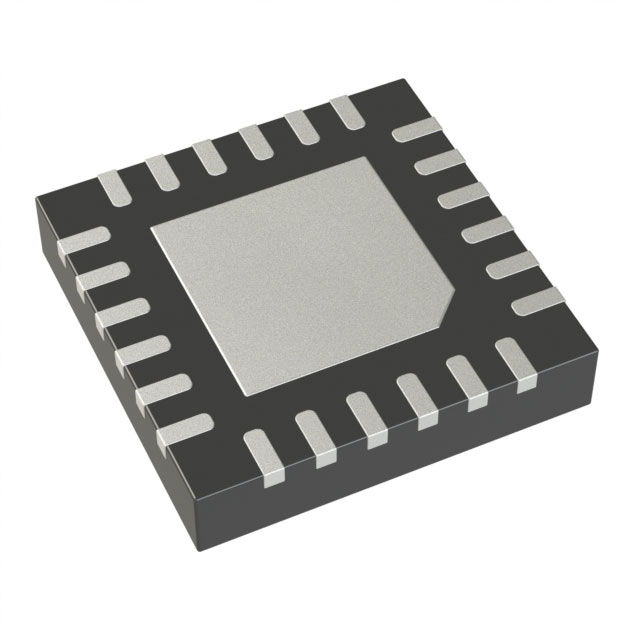

    - 封装:5mm x 5mm 20引脚TQFN

    产品特点和优势


    - 高效能集成:内置高侧和低侧MOSFET,实现紧凑设计。
    - 超低功耗:静态电流仅为15µA,在待机模式下几乎不消耗功率。
    - 宽输入电压范围:输入电压可以从3.5V到36V,适合不同供电条件。
    - 高精度输出电压:输出电压精度高达±2%,确保稳定可靠。
    - 强抗干扰能力:带负载转态时仍能保持高效,具备快速恢复的能力。
    - 丰富的保护特性:提供过电压保护、短路保护等多重保护机制,确保长期运行可靠性。

    应用案例和使用建议


    应用案例
    - 汽车应用:适用于汽车点负载应用,例如导航和无线电头单元。内置的高输入电压和大电流输出能力使其能在汽车电池电压波动较大的情况下保持稳定运行。
    - 分布式直流电源系统:在分布式直流电源系统中,MAX20002/MAX20003可以作为高效的直流电压转换模块,简化系统设计。
    使用建议
    - 在设计电路时,应考虑输出负载的变化范围,合理选择输入电容和输出电感以保证系统的稳定性和响应速度。
    - 考虑到散热需求,建议在芯片下方放置大面积铜接地平面,有效提升散热效果。
    - 在外部时钟同步模式下,需要合理选择外部时钟源的频率,确保其与MAX20002/MAX20003的内部时钟频率相匹配。

    兼容性和支持


    - 兼容性:MAX20002/MAX20003具有宽输入电压范围和高集成度,易于与多种电子设备兼容。
    - 支持服务:MAXIM公司提供全面的技术支持,包括在线文档、应用指南和工程咨询服务,帮助用户更好地利用这款产品。

    常见问题与解决方案


    - Q: 输出电压不稳定怎么办?
    - A: 检查反馈网络中的电阻值是否正确设置,重新调整以确保输出电压稳定。

    - Q: 系统启动缓慢怎么办?
    - A: 调整内部软启动时间,或者增加启动时的预充电电流以加快启动速度。

    总结和推荐


    MAX20002/MAX20003同步降压转换器是一款高效、稳定的解决方案,适用于广泛的工业和汽车应用。其卓越的性能、紧凑的设计和强大的保护特性使其成为众多应用的理想选择。特别是在高可靠性要求的应用场合,如汽车电子,它展现出了极高的市场竞争力。强烈推荐给需要高性能、高可靠性转换器的工程师和技术人员。

MAX20003ATPA/V+参数

参数
同步整流器 Yes
输出类型 Programmable (Fixed)
最大输入电压 36V
开关频率 220KHz~2.2MHz
输出数量 1
最大输出电压 10V
最小输入电压 3.5V
功能 Step-Down
拓扑 Buck
最小输出电压 1V
通用封装 TQFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

MAX20003ATPA/V+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX20003ATPA/V+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES MAX20003ATPA/V+ MAX20003ATPA/V+数据手册

MAX20003ATPA/V+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1470+ ¥ 45.0052
2940+ ¥ 43.861
4410+ ¥ 42.7168
库存: 3000
起订量: 1470 增量: 490
交货地:
最小起订量为:1470
合计: ¥ 66157.64
直接购买
加入购物车
