MAX4211BEUE+T

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: Monitor 2.7V to 5.5V 16-Pin TSSOP T/R
供应商型号: MAX4211BEUE+T
供应商: 国内现货
标准整包数: 2500

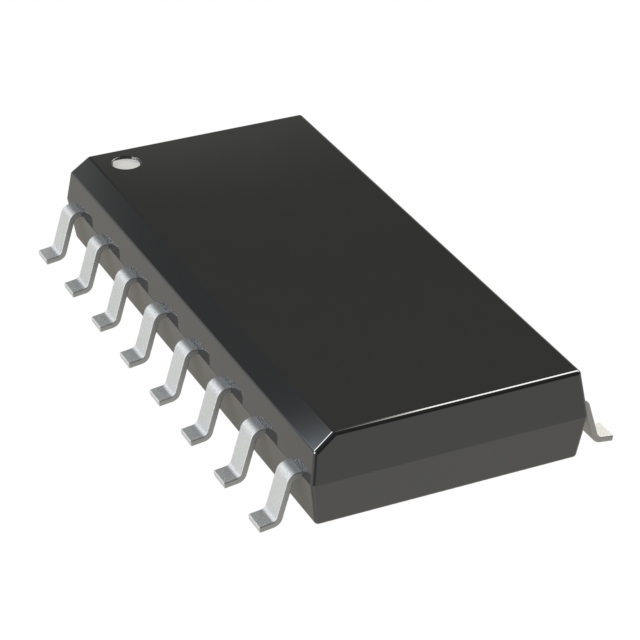

ANALOG DEVICES 电源管理芯片(PMIC) MAX4211BEUE+T

MAX4211BEUE+T概述

    MAX4210/MAX4211 高侧功率和电流监视器

    产品简介


    MAX4210/MAX4211 是低成本、低功耗的高侧功率/电流监视器,用于实时监测负载消耗的功率,提供一个模拟输出电压,该电压正比于负载电流和电源电压的乘积。特别适合应用于电池供电系统,因为它们不会干扰负载的地路径。
    - 产品类型:高侧功率和电流监视器
    - 主要功能:实时监控负载电流和功率
    - 应用领域:过流电路断路器、智能电池包/充电器、短路保护、电源显示、测量仪器等

    技术参数


    - 工作电压范围:VCC 2.7V 至 5.5V
    - 共模输入范围:VCMR 4V 至 28V
    - 供应电流:ICC(典型值)380µA (MAX4210)
    - 全量程电压:VSENSEFS(典型值)150mV
    - 输入电压范围:VRS+ 4V 至 28V
    - 全量程电压:VINFS(典型值)1V
    - 输出电阻:ROUT 0.5Ω
    - 带宽:-3dB 带宽 220kHz
    - 温度范围:工作温度 -40°C 至 +85°C

    产品特点和优势


    - 实时电流和功率监控:能够实时监控电流和功率,为系统提供精确的数据。
    - 高精度感测:最大电流感测精度±1.5%,最大功率感测精度±1.5%。
    - 多重增益选项:提供三种不同的电流/功率增益选项,方便用户根据需求选择。
    - 封装小:6引脚TDFN和8引脚µMAX封装,适用于有限空间的应用。

    应用案例和使用建议


    - 过流电路断路器:适用于需要检测过流情况的场合,例如过流电路断路器。可连接至28V的高侧开关,以实现过流保护功能。
    - 短路保护:使用内置的两个未分配比较器可以设置短路保护逻辑,当检测到异常电流时触发相应的保护措施。
    使用建议:
    - 在设计应用电路时,应考虑选用合适的增益选项,确保测量精度。
    - 对于需要高精度监控的场景,建议使用外部电阻分压网络,以便提高设计灵活性。

    兼容性和支持


    - 兼容性:支持广泛的输入电压范围(4V 至 28V),具有较强的兼容性。
    - 支持:厂商提供了详尽的技术文档和支持,用户可以通过 Maxim 的网站获得更多资源。

    常见问题与解决方案


    - Q1: 测量结果不准确
    - A1: 检查传感器的接地是否稳定,确认增益设置正确。
    - Q2: 设备功耗过高
    - A2: 调整电源电压,确保其在规定范围内(2.7V 至 5.5V)。检查是否存在外部电路影响。
    - Q3: 输出信号不稳定
    - A3: 确保输入电压和电流在额定范围内,检查外部干扰源。

    总结和推荐


    MAX4210/MAX4211 高侧功率和电流监视器具备高精度、低功耗的特点,在多个应用领域具有广泛适用性。其强大的功能和可靠性使其成为一款极具竞争力的产品。对于需要高精度电流和功率监控的应用,强烈推荐使用这款产品。

MAX4211BEUE+T参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MAX4211BEUE+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX4211BEUE+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES MAX4211BEUE+T MAX4211BEUE+T数据手册

MAX4211BEUE+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
