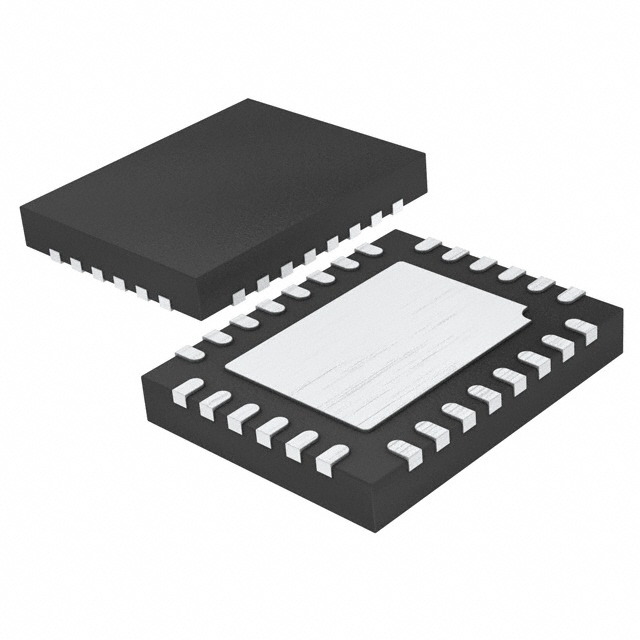

LTC4013IUFD#PBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 20A(Max) 0V 4.5V 60V 60V 超温,过流 多元化学 QFN 贴片安装
供应商型号: LTC4013IUFD#PBF
供应商: 国内现货
标准整包数: 1022
ANALOG DEVICES 电池管理芯片 LTC4013IUFD#PBF

LTC4013IUFD#PBF概述

    LTC4013 高电压电池充电器技术手册解析

    1. 产品简介


    LTC4013 是一款高性能的高电压电池充电器,专为广泛类型的铅酸电池设计,包括开放式和密封型两种。此外,它还支持锂离子(Li-Ion/Polymer)和磷酸铁锂电池(LiFePO4)的充电模式。LTC4013 的核心是高效同步降压(step-down)转换器,能够以更高的效率处理电池充电任务,同时支持多种充电算法,例如恒流充电(bulk)、浮充(float)、吸收(absorption)和均衡(equalization)。该芯片适用于宽输入电压范围(4.5V 至 60V)和宽电池电压范围(2.4V 至 60V),提供高度灵活性和适应性。

    2. 技术参数


    | 参数 | 范围 | 单位 |
    |
    | 输入电压范围(DCIN, VIN) | 4.5 至 60 | V |
    | 电池电压范围(BAT) | 2.4 至 60 | V |
    | 浮充电压精度 | ±0.5%
    | 充电电流精度 | ±5%
    | 最大功率点跟踪 | 支持
    | 温度补偿浮充电压 | 支持
    | 工作温度范围 | -40°C 至 125°C

    3. 产品特点和优势


    LTC4013 的独特之处在于其多功能性和高可靠性。它不仅支持多种充电算法,还具有以下显著特点:
    - 高效率同步降压转换器:采用外部 N 沟道 MOSFET,通过电阻可编程或同步外部时钟实现灵活操作。
    - 宽输入电压和电池电压范围:覆盖几乎所有的电池系统需求,适应性强。
    - 智能温度补偿:通过 NTC 温度补偿确保电池健康安全。
    - 灵活配置:支持两阶段至四阶段的充电算法选择,适合不同的电池类型。
    - 热增强封装:28 引脚 QFN 封装设计提升散热能力,满足工业应用需求。

    4. 应用案例和使用建议


    LTC4013 广泛应用于以下场景:
    - 应急照明、UPS 系统:通过高效充电延长备用电源的续航时间。
    - 安防摄像头:用于长时间无人值守的电力管理。
    - 便携式医疗设备:为医疗器械提供可靠供电支持。
    - 太阳能系统:通过 MPPT 功能最大化太阳能板输出效能。
    使用建议:在使用 LTC4013 时,应根据具体应用调整 MPPT 和浮充电压设置,并定期监测电池状态以防止过充或欠充。对于极端环境,需额外注意散热设计,避免过热导致性能下降。

    5. 兼容性和支持


    LTC4013 可与其他标准接口设备兼容,可通过引脚配置轻松适配不同硬件平台。Analog Devices 提供详尽的技术文档和支持服务,包括固件升级、故障诊断和在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 确保输入滤波电路稳定,并检查外部 MOSFET 配置 |
    | 充电电流不足 | 调整外部感测电阻值以提高设定电流 |
    | 温度过高 | 添加散热片或风扇加强散热 |

    7. 总结和推荐


    综上所述,LTC4013 是一款功能强大且灵活的高电压电池充电器,适合工业级和高要求应用场景。其高效率、多重保护机制及温度补偿功能使其在市场上具有很强的竞争力。强烈推荐此产品用于需要高性能电池管理的项目中,尤其在涉及宽电压范围和复杂环境的场景下表现优异。

LTC4013IUFD#PBF参数

参数
最小工作供电电压 4.5V
最小输出电压 0V
功能 -
输出电流 20A(Max)
故障保护 超温,过流
接口类型 -
最大输出电压 60V
电池类型 多元化学
最大工作供电电压 60V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC4013IUFD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4013IUFD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC4013IUFD#PBF LTC4013IUFD#PBF数据手册

LTC4013IUFD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
