LTC2928CG#TRPBF

产品分类: 电源监控芯片
厂牌: ANALOG DEVICES
产品描述: 否 1mA 低有效 4 2.9V 16.5V 否 否 SSOP-36 贴片安装
供应商型号: LTC2928CG#TRPBF
供应商: 云汉优选
标准整包数: 1

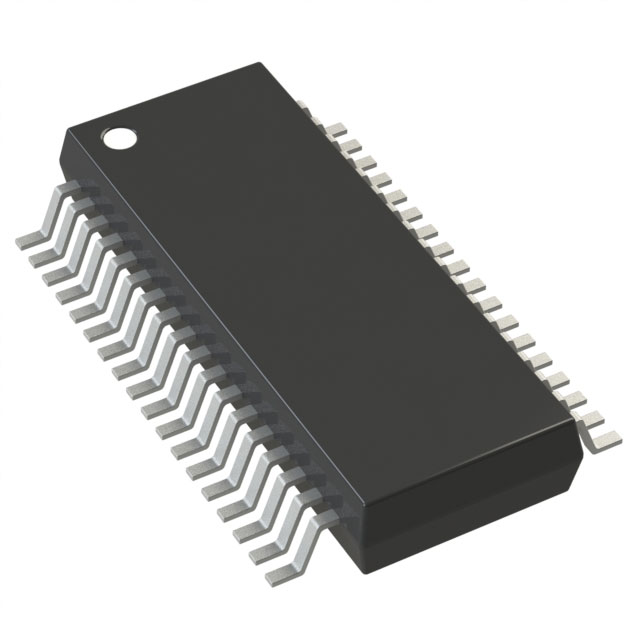

ANALOG DEVICES 电源监控芯片 LTC2928CG#TRPBF

LTC2928CG#TRPBF概述


    产品简介


    基本信息
    LTC2928是一款多功能的多通道电源序列控制器和高精度监督器。它通过少量外部组件即可配置电源序列和阈值监控,避免在系统开发过程中进行PCB布局或软件更改的需求。LTC2928支持级联操作,允许无限数量的电源进行序列控制。此外,该器件集成了多种高级功能,如欠压和过压监测及报告,并可生成微处理器复位信号。
    主要功能
    - 序列化电源控制:可以按预定顺序开启多个电源,以确保系统安全启动。
    - 高精度监督:对电源电压进行高精度的监视,保证系统的稳定运行。
    - 故障检测与报告:能够检测并报告系统故障,帮助诊断问题根源。
    - 微处理器复位生成:在电源异常时,自动触发微处理器复位。
    应用领域
    - 网络/电信基础设施:确保网络设备和通信设备的供电稳定。
    - 多种I/O和核心电压序列控制:为不同类型的I/O端口和核心组件提供独立的电压控制。
    - 功率管理:简化功率管理系统的设计,减少软件复杂度。
    - 易于配置的电源管理:无需编写复杂的代码,通过简单的硬件连接即可完成设置。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电压 | 2.9 | 6 | 18 | V |
    | 电源电流 | 1 | 2.5 | NA | mA |
    | 监测电压范围 | -0.3 | 12 | 12 | V |
    | 输入电压范围 | -0.3 | 6.5 | 6.5 | V |
    | 序列输出电流 | -0.3 | 12 | 12 | V |
    | 比较器输出电压 | -0.3 | 6.5 | 6.5 | V |
    | 超压指示输出电压 | -0.3 | 6.5 | 6.5 | V |
    | 故障状态输出电压 | -0.3 | 6.5 | 6.5 | V |
    | 完成状态输出电压 | -0.3 | VCC+0.3 | VCC+0.3 | V |
    | 故障复位输出电压 | -0.3 | 6.5 | 6.5 | V |

    产品特点和优势


    LTC2928具备以下独特的功能和优势:
    1. 高度集成化:集成了电源序列控制和高精度监督功能,大大减少了所需的外部组件。
    2. 易配置:只需少量外部组件即可实现电源序列控制,无需编程,易于集成到现有系统中。
    3. 高可靠性:内部设有欠压和过压保护机制,确保系统稳定运行。
    4. 灵活性:通过级联操作,可以轻松扩展支持的电源数量,适用于各种应用场景。
    5. 宽工作温度范围:支持从0°C到70°C(商业级)或-40°C到85°C(工业级)的工作温度范围。

    应用案例和使用建议


    应用案例
    LTC2928常用于需要严格电源管理的网络设备和通信设备。例如,在电信基站中,它可以按照预定顺序启动多个电源模块,以确保系统的平稳运行。在服务器机房中,也可以通过LTC2928实现高效可靠的电源管理。
    使用建议
    - 在设计电路时,需根据具体需求选择合适的外部电阻值,以精确配置序列时间和阈值。
    - 当应用于工业环境时,建议采用商业级(-40°C至85°C)版本以应对极端温度变化。
    - 为了提高系统的可靠性和容错能力,可以在电路中加入故障检测和复位功能,以及时处理潜在问题。

    兼容性和支持


    LTC2928支持多种封装形式,包括36引脚塑料SSOP(5.3mm)和38引脚(5mm×7mm)塑料QFN封装。此外,制造商还提供了详细的技术文档和支持服务,包括常见问题解答和应用指南,帮助用户快速掌握产品的使用方法。

    常见问题与解决方案


    1. 问题:如何确定适当的外部电阻值?
    解决方案:参考LTC2928的数据手册,查找电阻选型表3,根据具体需求选择合适的电阻值。
    2. 问题:如何正确连接级联端口?
    解决方案:将级联端口连接在主设备和从属设备之间,注意不要增加电容负载。
    3. 问题:如何读取故障状态?
    解决方案:通过比较器输出进行读取,如果出现故障,输出会保持低电平,直至故障解除。

    总结和推荐


    综上所述,LTC2928是一款集成了先进电源管理和高精度监督功能的多功能控制器。其广泛的应用范围和卓越的性能使其成为许多现代电子设备的理想选择。无论是网络基础设施、通信设备还是服务器机房,LTC2928都能提供可靠的电源管理和故障防护,是值得推荐的产品。

LTC2928CG#TRPBF参数

参数
输出类型 -
看门狗计时器
应用场景 -
监控数量 4
最小工作供电电压 2.9V
工作电源电流 1mA
最大工作供电电压 16.5V
复位 低有效
电池备用开关
重置延迟时间 -
人工复位
13.1mm(Max)
5.6mm(Max)
2mm(Max)
通用封装 SSOP-36
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC2928CG#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2928CG#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源监控芯片 ANALOG DEVICES LTC2928CG#TRPBF LTC2928CG#TRPBF数据手册

LTC2928CG#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
