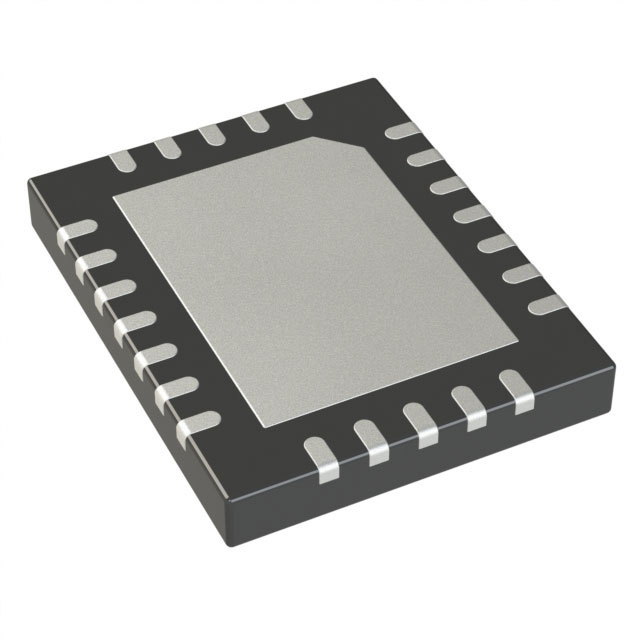

LTC3130EUDC-1#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 1.2MHz Programmable 1 12V 1.8V,3.3V,5V,12V 25V 2.4V QFN 贴片安装
供应商型号: LTC3130EUDC-1#PBF
供应商: 国内现货
标准整包数: 1001
ANALOG DEVICES DC-DC稳压器 LTC3130EUDC-1#PBF

LTC3130EUDC-1#PBF概述

    LTC3130/LTC3130-1 高效低噪声电源转换器技术手册

    产品简介


    LTC3130/LTC3130-1 是由Linear Technology(现为Analog Devices的一部分)设计和制造的高效低噪声开关型DC/DC转换器。它们具备宽输入电压范围和输出电压范围,并且能够在轻负载条件下保持高效率。这些转换器可以实现输出电压高于、低于或等于输入电压的调节,适用于多种应用场景。

    技术参数


    - 输入电压范围: 2.4V 至 25V,使用外部扩展电源时可扩展至 0.6V 至 25V。
    - 输出电压范围: 1V 至 25V。
    - 输出电流: 最大输出电流为 600mA(降压模式),峰值电流可达 1.7A(升压模式)。
    - 效率: 在某些条件下可达到高达 95% 的效率。
    - 开关频率: 1.2MHz,具有超低噪声特性。
    - 启动电压: 仅需 7.5µW。
    - 工作温度范围: –40°C 至 125°C。
    - 封装: 20 引脚 3mm × 4mm QFN 和 16 引脚 MSOP 封装。

    产品特点和优势


    - 高效能: 通过PWM架构和内部补偿电路实现高效转换,同时在轻负载条件下通过Burst Mode操作进一步提高效率。
    - 低功耗: 具备1.6µA的低静态电流,适合于电池供电设备。
    - 宽输入电压范围: 可以适应各种电源条件,包括太阳能电池板和Li-Ion电池。
    - 多功能输出: LTC3130-1提供四种固定的输出电压选择。
    - 内置保护功能: 包括热关断、UVLO和过温保护,确保长期稳定运行。
    - 简单易用: 具有精准的启动阈值和软启动功能,简化设计过程。

    应用案例和使用建议


    - 太阳能充电: LTC3130/LTC3130-1可以用于太阳能电池板的后调节和充电,确保光伏系统高效地利用能量。
    - 便携式设备: 在便携式军事电台和其他低功耗传感器中,这些转换器可以有效延长电池寿命。
    - 电源管理: 在需要精确电压控制的应用中,如医疗设备或工业控制系统,LTC3130系列可以提供可靠的电源管理。
    使用建议:
    - 确保正确连接GND端子,特别是在使用QFN封装时,以保证最佳的散热效果。
    - 选择合适的电感器和电容器以匹配所需的效率和稳定性要求。

    兼容性和支持


    - 兼容性: 与其他标准接口(如PWM、I2C)的电子元件兼容。
    - 技术支持: Linear Technology提供详尽的技术文档和在线支持,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题: 设备启动困难。
    - 解决方案: 检查输入电压是否符合规格要求,并确保所有引脚正确连接。

    - 问题: 转换效率降低。
    - 解决方案: 检查负载情况和环境温度,确保电感器和电容器选择适当。

    总结和推荐


    LTC3130/LTC3130-1 以其高效的电源转换能力和广泛的适用范围,成为各种低功耗和便携式设备的理想选择。它提供了灵活的输出配置和强大的保护功能,使它在众多应用场景中表现出色。因此,强烈推荐使用LTC3130/LTC3130-1进行高效稳定的电源管理。

LTC3130EUDC-1#PBF参数

参数
最小输入电压 2.4V
同步整流器 Yes
最小输出电压 1.8V,3.3V,5V,12V
输出类型 Programmable
拓扑 Buck-Boost
输出数量 1
功能 Step-Up/Step-Down
最大输出电压 12V
最大输入电压 25V
开关频率 1.2MHz
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
