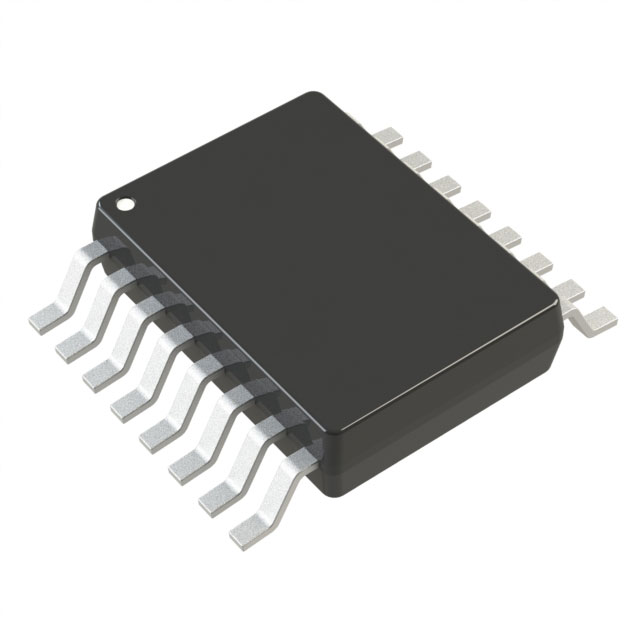

LTC3569EFE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 2.25MHz,1MHz~3MHz Adjustable 3 5.5V 425mV 5.5V 2.5V TSSOP-16 贴片安装,黏合安装
供应商型号: LTC3569EFE#TRPBF
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LTC3569EFE#TRPBF

LTC3569EFE#TRPBF概述


    产品简介


    LTC3569 是一款高集成度的三路同步降压型DC/DC转换器,专为中等功率应用而设计。该芯片能够在2.5V至5.5V的输入电压范围内工作,具有三个独立可编程的输出端口,分别提供1.2A和两个600mA的负载电流。这款芯片非常适合于需要多路输出电源的应用,例如便携式设备、通用降压DC/DC转换和动态电压调节等。

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 开关频率:1MHz 至 3MHz(可调)
    - 输出电压范围:0.425V 至 0.8V(可通过ENx引脚编程调整)
    - 启动延迟:125μs 至 240μs
    - 最大反馈电压:0.816V
    - 最大负载电流:1.2A(通道1),600mA(通道2和3)
    - 过温保护:125°C
    - 封装:3mm x 3mm 20引脚QFN,3mm x 4mm 20引脚QFN,16引脚TSSOP
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    1. 高效性:该芯片采用了电流模式控制,能够实现高效率的工作,特别是在脉冲跳过模式和突发模式下,效率显著提高。
    2. 独立可编程参考电压:通过启用引脚EN1、EN2和EN3可以独立设置三个输出端口的参考电压,范围从800mV到425mV。
    3. 可配置的并行操作:两路600mA输出可以配置为从属模式,运行在另一内部降压调节器上,以供应更高的负载电流。
    4. 宽泛的工作温度范围:支持从-40°C至125°C的工作温度范围,适合多种复杂环境下的应用。

    应用案例和使用建议


    典型应用场景:该芯片广泛应用于便携式设备如手机、平板电脑以及医疗设备等需要多个独立电源轨的场合。
    使用建议:
    - 为了确保最佳的热管理效果,建议将暴露的焊盘连接到PCB地面上。
    - 在进行系统级设计时,应考虑共地连接的合理性,以减少电路噪声。
    - 当需要提升负载电流能力时,可以通过设置主输出与从输出为并行模式来达到目的。

    兼容性和支持


    - 兼容性:LTC3569与多数标准的电源管理系统兼容,支持外部同步时钟信号的接入。
    - 支持和服务:Linear Technology Corporation提供了详尽的技术文档和支持服务,包括但不限于故障排除指南、设计指南等,助力快速部署。

    常见问题与解决方案


    - 问题1:如何在不同输出间实现高效同步?
    - 解决方案:通过MODE引脚设置为SVIN电平,选择脉冲跳过模式;若要使能外部时钟同步,则需将MODE引脚设置为低电平,并通过外部信号源驱动。
    - 问题2:当多个输出同时启动时,为何会出现Power Good信号延迟?
    - 解决方案:这通常是由于多个电源轨同时启动时,每个电源轨的自检时间差异导致的。可尝试增加软启动时间或采用适当的延迟策略。

    总结和推荐


    总体来看,LTC3569是一款高性能、多功能的降压型DC/DC转换器,特别适用于需要多路独立电源轨的应用场合。其卓越的效率、宽泛的工作温度范围以及优秀的电磁干扰抑制能力,使其成为众多复杂电子系统的理想选择。对于寻求高性能电源解决方案的设计者来说,LTC3569无疑是一个值得推荐的产品。

LTC3569EFE#TRPBF参数

参数
最小输入电压 2.5V
输出类型 Adjustable
输出数量 3
拓扑 Buck
功能 Step-Down
同步整流器 Yes
最大输入电压 5.5V
最小输出电压 425mV
最大输出电压 5.5V
开关频率 2.25MHz,1MHz~3MHz
5.1mm(Max)
4.5mm(Max)
950μm(Max)
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
