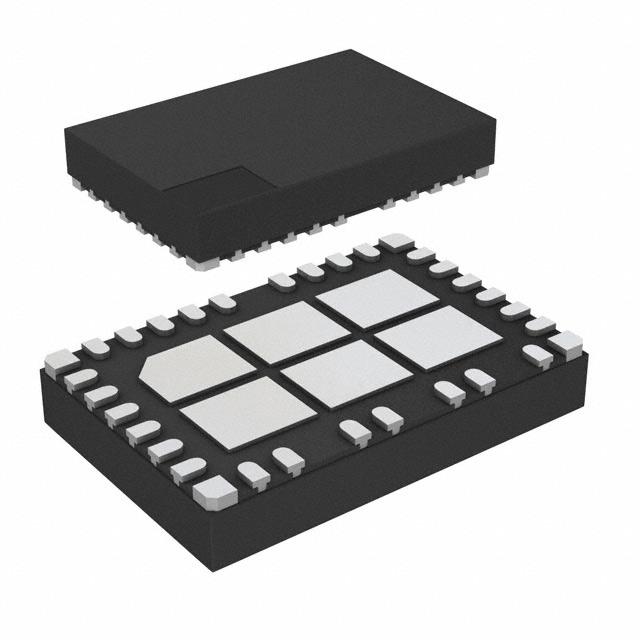

LT8650SHV-1#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 正,降压 No 300KHz~3MHz fixed 2 41.58V 3.3V 42V 3V QFN 贴片安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES DC-DC稳压器 LT8650SHV-1#PBF

LT8650SHV-1#PBF概述

    # LT8650S-1 双通道同步降压稳压器技术手册解析

    产品简介


    基本介绍
    LT8650S-1 是一款双通道同步降压稳压器,每个通道能够提供高达 4A 的连续输出电流,并且每个通道最大可支持 6A 负载。该芯片采用第二代Silent Switcher®架构,旨在在高开关频率下实现高效率的同时最大限度减少电磁干扰(EMI)。此产品通过集成旁路电容优化高频电流回路,简化了设计以满足严格的EMI性能要求。
    主要功能
    - 每个通道可独立运行,最高输出电流达 4A,两通道同时运行时总输出能力达到 6A。
    - 集成 Silent Switcher® 技术,降低电磁干扰并提升效率。
    - 支持多种模式操作,如突发模式(Burst Mode)、强制连续模式(Forced Continuous Mode)及扩频调制模式(Spread Spectrum)。
    - 提供内部补偿和外部补偿选项,可快速响应负载变化,并支持多通道电流共享。
    应用领域
    LT8650S-1 广泛应用于需要高效低噪声电源转换的场景,例如:
    - 工业控制设备
    - 通信基础设施
    - 汽车电子系统
    - 便携式医疗设备
    - 数字电源系统

    技术参数


    以下是根据手册中提供的技术规格整理的关键参数:
    | 参数类别 | 规格描述 |

    | 输入电压范围 | 3.0V 至 42V |
    | 输出电压范围 | 可通过外部电阻编程设定 |
    | 开关频率范围 | 300kHz 至 3MHz |
    | 最大持续输出电流 | 每通道 4A,总计 6A |
    | 最小导通时间 | 40ns |
    | 空载功耗 | 6.2μA |
    | 最高工作温度 | +150°C |
    | 封装类型 | 4mm × 6mm 32 引脚 LQFN |

    产品特点和优势


    独特功能
    1. 高效率:得益于Silent Switcher® 2架构,支持在2 MHz高开关频率下实现高达94.6%的转换效率。
    2. 低EMI:内置旁路电容器有效降低了辐射EMI,同时提供了可选的扩频调制功能进一步减少干扰。
    3. 灵活的控制模式:支持Burst Mode、Forced Continuous Mode和外部环路补偿,适用于不同的应用需求。
    4. 高性能保护机制:具备过温保护、欠压锁定以及短路保护等功能,确保长期稳定运行。
    市场竞争力
    相比其他同类产品,LT8650S-1 在保持高性能的同时大幅减少了对外部电路的设计依赖,同时兼容广泛的工作条件(如宽输入电压范围),使其成为工业级和汽车电子领域的理想选择。

    应用案例和使用建议


    典型应用场景
    LT8650S-1 通常用于需要双通道独立供电的应用场景,例如:
    - 为车载信息系统提供稳定的5V和3.3V电源。
    - 支持多轨工业电源模块设计。
    使用建议
    1. 布局优化:为了实现最佳的EMI性能,应将输入电容的正负极尽可能靠近相应的引脚。
    2. 外部补偿设置:若需提高瞬态响应速度或进行电流共享,可通过外接VC引脚实现自定义优化。
    3. 散热管理:鉴于其工作温度可达+150°C,在高功率密度设计中需特别注意散热措施。

    兼容性和支持


    兼容性
    LT8650S-1 与其他Analog Devices公司的电源管理芯片具有良好的兼容性,便于与其他系统组件协同工作。此外,其封装与标准6mm×4mm QFN封装一致,方便替换现有设计中的其他器件。
    支持服务
    Analog Devices 提供全面的技术支持文档、样片申请以及专业团队帮助解决用户遇到的问题。

    常见问题与解决方案


    以下列举几个常见问题及其解决方案:
    1. 问:为何系统在某些情况下无法启动?
    解决方法:检查输入电压是否超出最小输入电压范围(≥2.6V),同时确认EN引脚未处于低电平锁定状态。

    2. 问:如何改善EMI性能?
    解决方法:启用扩频调制模式,并按推荐布局合理放置旁路电容。
    3. 问:如何增加输出电流?
    解决方法:可以启用两个通道同时运行,并调整输出滤波器参数来匹配更高的负载需求。

    总结和推荐


    综合评估
    LT8650S-1 在性能、效率、灵活性和易用性方面表现出色,特别适合对高EMI敏感的工业和汽车电子应用。其内置的Silent Switcher® 2架构显著提升了设计可靠性,而高效率(高达94.6%)和低空载功耗(仅6.2μA)进一步增强了其市场竞争力。
    推荐结论
    对于追求高性能和可靠性的客户而言,LT8650S-1 是一个值得高度推荐的产品。无论是面对严苛的工业环境还是复杂的车载应用,这款稳压器都能提供出色的解决方案。因此,我们强烈建议将其纳入相关项目的设计考虑之中。

LT8650SHV-1#PBF参数

参数
最小输出电压 3.3V
最大输出电压 41.58V
最小输入电压 3V
功能 Buck
最大输入电压 42V
拓扑 正,降压
输出类型 fixed
开关频率 300KHz~3MHz
输出数量 2
同步整流器 No
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘
