DC484A

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 5V 2.7V 13V
供应商型号: Y-DC484A
供应商: 期货订购
标准整包数: 1

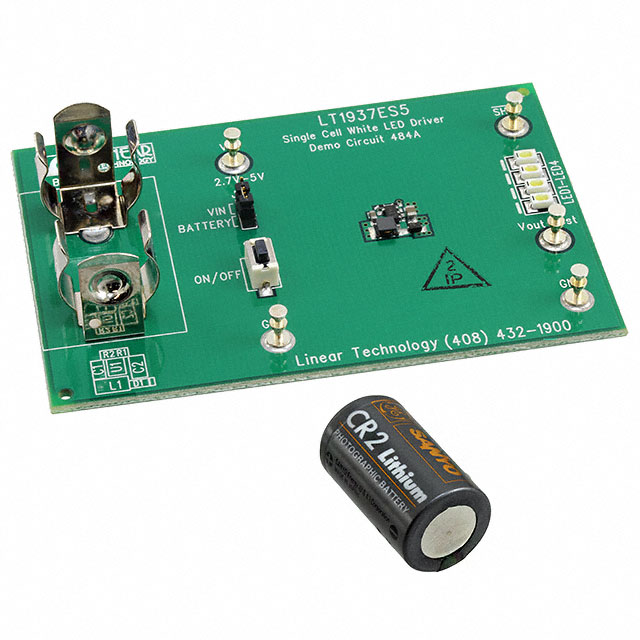

ANALOG DEVICES LED驱动器 DC484A

DC484A概述

    电子元器件产品技术手册:单节白光LED驱动芯片LT1937

    1. 产品简介


    LT1937 是一款高性能单节电池供电的白光LED驱动器,专为便携式设备设计。它采用小型化封装(SOT23 或 ThinSOT),具有高效率、低反馈电压(95mV)及1.2MHz的开关频率。其独特的内部补偿网络允许使用小尺寸的输入和输出电容器(如0603封装)。这款产品广泛应用于手机、数码相机、MP3播放器、GPS导航仪以及个人数字助理(PDA)等手持设备中作为白光LED背光源解决方案。

    2. 技术参数


    | 参数名称 | 规格范围 | 备注 |
    |
    | 输入电压 | 2.7V ~ 5V | 支持锂电池供电 |
    | 开关频率 | 1.2MHz | 提升效率并减少外部组件需求 |
    | 输出电流 | 可调节至每路LED电流12mA | 集成恒流驱动设计 |
    | 封装形式 | SOT23 或 ThinSOT | 超紧凑设计适合空间受限应用 |
    | 工作温度范围 | -40°C 至 +85°C | 工业级标准,适应恶劣环境 |
    | 内部补偿网络 | 优化稳定性与EMI性能 | 确保长期可靠运行 |

    3. 产品特点和优势


    - 高效率:通过高效的开关拓扑结构实现超过90%的工作效率。
    - 超低反馈电压:95mV的极低反馈电压显著减少了功耗,延长电池寿命。
    - 多功能性:支持多达4个白光LED的串行配置,并可通过PWM信号实现精确亮度调节。
    - 兼容性强:适用于多种主流的锂离子电池平台,确保广泛的设备适配性。
    - 易用性:简化的设计流程与快速启动指南降低了开发门槛,缩短上市时间。

    4. 应用案例和使用建议


    典型应用案例
    - 智能手机屏幕背光照明;
    - 数码相机闪光灯模块;
    - 平板电脑和电子书阅读器指示灯。
    使用建议
    - 在电池供电环境中,注意避免长时间过载操作以保护电源管理芯片。
    - 当需要调节LED亮度时,建议将PWM信号频率设置在1kHz~10kHz范围内,并保证信号幅值高于1.5V,以获得最佳效果。
    - 确保电路板布局合理,特别是高频去耦电容的位置靠近IC引脚,以减少寄生效应的影响。

    5. 兼容性和支持


    - 兼容性:LT1937可直接替换其他通用LED驱动IC,如NCP1422、MAX16834等,且无需修改现有PCB布局即可实现无缝升级。
    - 技术支持:Linear Technology公司提供详尽的技术文档、参考设计文件及工程咨询服务,帮助客户加速产品开发周期。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | LED亮度不均匀 | 检查LED之间的阻抗差异,调整R1电阻值。 |
    | 驱动器发热严重 | 确认输入电压稳定且不超过额定值,检查散热片安装是否到位。 |
    | PWM信号无法正常调光 | 核对PWM信号频率与幅度,确认是否符合要求。|

    7. 总结和推荐


    总体而言,LT1937是一款极具竞争力的单节白光LED驱动芯片,凭借其高效率、紧凑设计及多功能特性,在便携式电子设备领域展现出强大优势。无论是对于初学者还是经验丰富的工程师来说,它都提供了简便而可靠的解决方案。因此,我们强烈推荐LT1937用于任何需要高效节能白光LED驱动的应用场合。
    希望以上内容能够满足您的需求!如果还有其他细节需要补充或调整,请随时告知。

DC484A参数

参数
最大输出电压 13V
最小输入电压 2.7V
输出电流 -
最小输出电压 -
最大输入电压 5V
输出数量 -
调光方式 -
拓扑 -
功率 -
效率 -
零件状态 在售
包装方式 盒装

DC484A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC484A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES DC484A DC484A数据手册

DC484A封装设计

查看详情并下载
Symbol
Footprint
3D Model
