DS1231S-20+T&R

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-DS1231S-20+T&R
供应商: 期货订购
标准整包数: 1000

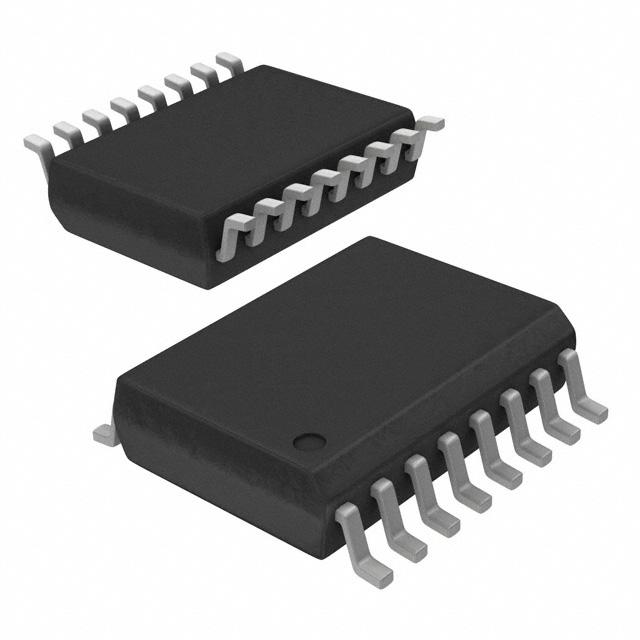

ANALOG DEVICES 电源管理芯片(PMIC) DS1231S-20+T&R

DS1231S-20+T&R概述


    产品简介


    DS1231/S 功率监测芯片 是一款专为处理器系统设计的监控芯片,主要用于检测电源故障并提供有序的关机机制。它适用于线性或开关电源,并且可以根据电源供应的时间来调整保持时间。这款芯片能够通过信号通知处理器即将发生的电源故障,并自动重启处理器,确保非易失性存储器的数据安全。此外,DS1231/S 芯片可以替代传统的上电复位电路,无需外部电容器。

    技术参数


    - 输入电压范围: 0V 至 +7.0V
    - I/O 引脚相对地电压: -0.5V 至 VCC + 0.5V
    - 工作温度范围: 0°C 至 70°C(工业版本为 -40°C 至 +85°C)
    - 供电电压范围: 4.5V 至 5.5V
    - 输入引脚电流:
    - Mode 接地时:15µA 至 50µA
    - Mode 接 VCC 时:0.1µA
    - 输出电流:
    - 2.4V 时:1.0mA 至 2.0mA
    - 0.4V 时:2.0mA 至 3.0mA
    - 功耗: 0.5mA 至 2.0mA
    - 输入电容: 5pF
    - 输出电容: 7pF

    产品特点和优势


    - 电源故障预警:该芯片能够在电源故障发生之前发出警告信号,使处理器有机会执行有序的关机操作。
    - 自动重启功能:在电源恢复后,该芯片能够自动重启处理器,避免因电源波动导致的数据损坏。
    - 灵活的接口:通过 MODE 引脚的选择,DS1231/S 可以适应不同的电压输入,从而实现广泛的电源监测应用。
    - 无需外部电容器:减少外部组件的数量,简化电路设计。
    - 兼容性强:可以与各种处理器无缝集成,如 8051 微处理器。

    应用案例和使用建议


    使用场景
    - 电源监测与控制:该芯片可以用于监视各种电源系统的健康状态,并在电源故障时及时采取措施。
    - 保护非易失性存储器:在电源波动期间,该芯片可以防止处理器误操作,确保数据安全。
    使用建议
    - 在设计电路时,根据具体的应用需求选择合适的 MODE 设置。
    - 确保输入电压不超过最大允许值,以保证芯片的稳定运行。
    - 在电源下降时,适当延长保持时间,以便处理器完成关键操作后再关闭。

    兼容性和支持


    - 兼容性:DS1231/S 适用于多种处理器和电源系统,具有良好的兼容性。
    - 支持与维护:制造商提供了详尽的技术手册和设计指南,有助于用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超过最大允许值 | 检查电源输入,并确保电压在规定的范围内。 |
    | 输出信号异常 | 检查连接线路是否有松动或短路。 |
    | 自动重启功能失效 | 检查电源输入是否符合要求,并确认芯片是否正确安装。 |

    总结和推荐


    DS1231/S 功率监测芯片 具有高可靠性、易用性以及广泛的应用范围,是处理电源故障的理想选择。其自动重启功能和电源故障预警功能能够显著提高系统的稳定性。此外,无需外部电容器的设计也简化了电路设计。因此,强烈推荐此款芯片用于需要高度可靠性的电源管理系统。

DS1231S-20+T&R参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

DS1231S-20+T&R厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1231S-20+T&R数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES DS1231S-20+T&R DS1231S-20+T&R数据手册

DS1231S-20+T&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
