LTC7103EUHE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1MHz Adjustable 1 105V 1V 105V 4.4V QFN-36 贴片安装,黏合安装
供应商型号: 14M-LTC7103EUHE#TRPBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTC7103EUHE#TRPBF

LTC7103EUHE#TRPBF概述


    产品简介


    LTC7103是一款由ADI公司生产的高性能同步降压DC/DC转换器,主要用于将高输入电压(4.4V至105V)降压转换为可调节的输出电压(最低1V至最高输入电压),同时提供高达2.3A的输出电流。该器件广泛应用于电池充电器、恒流/恒压电源、汽车系统、工业设备、航空电子设备及通信系统等领域。

    技术参数


    - 输入电压范围: 4.4V 至 105V(绝对最大值110V)
    - 输出电压范围: 1V 至 VIN
    - 最大输出电流: 2.3A
    - 低输入电流: 脉冲跳过模式下低至200µA
    - 低最小导通时间: 仅40ns
    - 频率范围: 200kHz 至 2MHz
    - 反馈电压精度: ±0.5%
    - 温度范围: –40°C 至 125°C 或 –55°C 至 150°C

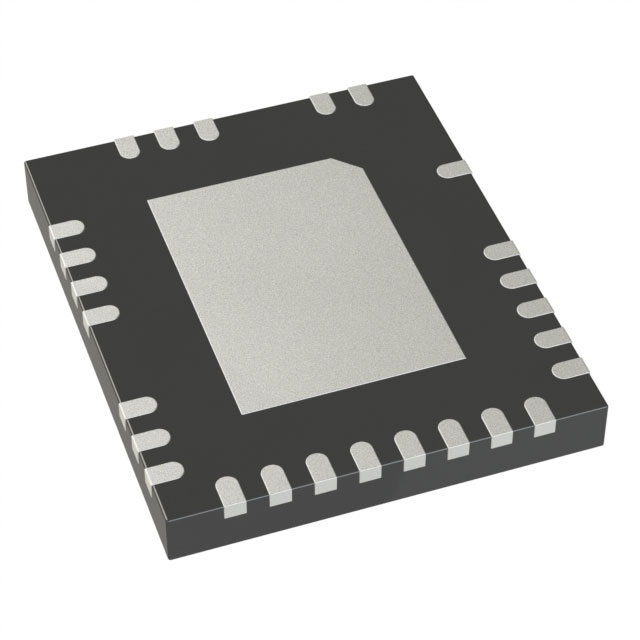

    - 封装: 36-引脚(5mm x 6mm)塑料QFN封装

    产品特点和优势


    1. 高效能: 采用常频平均电流模式控制架构,转换效率极高。
    2. 超低EMI/EMC排放: 符合CISPR 25标准,减少电磁干扰。
    3. 超低静态电流: 在调节状态下,仅需2µA的静态电流。
    4. 精准的输出电流编程和监控: 无需外部感测电阻即可进行高精度的电流控制。
    5. 宽泛的工作范围: 可处理从4.4V到105V的宽输入电压范围,输出电压可在1V至VIN范围内调整。
    6. 低至零滴漏电压操作: 最大占空比可达100%,适用于需要极高效率的应用场合。
    7. 集成多种保护机制: 包括过压保护、欠压锁定、过温保护等,提高了系统的可靠性。

    应用案例和使用建议


    LTC7103在汽车电池充电器、工业设备、电信设备等多个领域都有广泛应用。例如,在一个典型的5V/2.3A输出的降压应用中,它可以在48V输入条件下达到90%以上的转换效率。为了进一步优化使用效果,建议:
    1. 选择合适的外部时钟频率: 使用外部时钟进行同步,可确保最佳的频率和相位匹配。
    2. 适当配置电流控制环路: 通过精确调整电流控制回路,可以提升整体的稳定性和响应速度。
    3. 合理利用保护机制: 适时启用过压和欠压保护,保障设备长期可靠运行。

    兼容性和支持


    LTC7103具有出色的兼容性,支持与各种主流的电源管理器件和系统级芯片配合使用。制造商提供了详尽的技术支持文档和在线资源,如应用笔记和技术论坛,方便用户进行深度定制和故障排除。

    常见问题与解决方案


    1. 启动慢:解决方案是调整软启动电容器或增加启动电流。
    2. EMI问题严重:建议通过优化布局和使用屏蔽措施降低电磁干扰。
    3. 效率偏低:尝试更改工作模式,如从脉冲跳过模式切换到低纹波突发模式。

    总结和推荐


    总体而言,LTC7103凭借其高效率、宽工作范围、高精度和多重保护功能,成为一款优秀的同步降压DC/DC转换器。无论是针对小型手持设备还是大型工业设备,都能满足需求并显著提升系统性能。因此,强烈推荐使用这款器件。

LTC7103EUHE#TRPBF参数

参数
输出数量 1
功能 Step-Down
最大输出电压 105V
同步整流器 Yes
输出类型 Adjustable
最大输入电压 105V
拓扑 Buck
最小输出电压 1V
开关频率 1MHz
最小输入电压 4.4V
通用封装 QFN-36
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC7103EUHE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC7103EUHE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC7103EUHE#TRPBF LTC7103EUHE#TRPBF数据手册

LTC7103EUHE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
