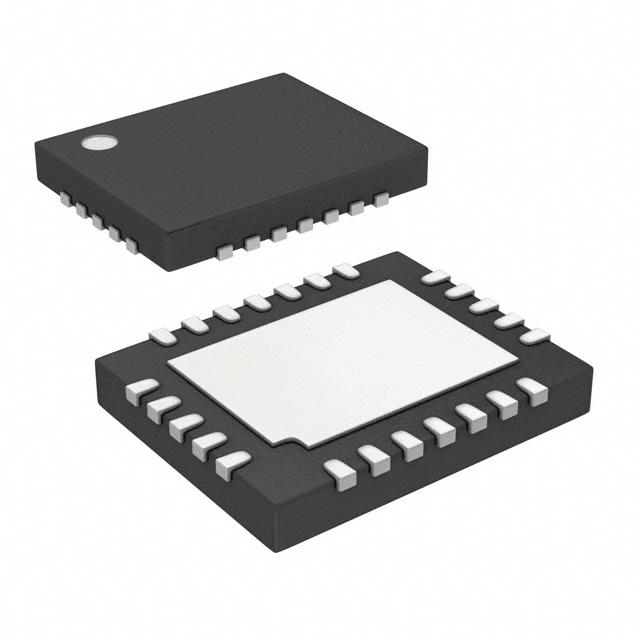

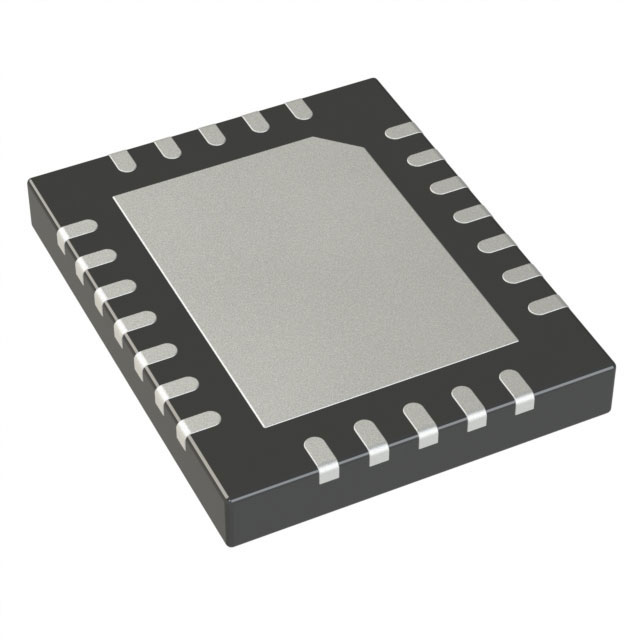

LTC4215IUFD-1#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 3mA 2.9V 15V 通用 QFN 贴片安装,黏合安装 5mm(长度)*4mm(宽度)
供应商型号: LTC4215IUFD-1#TRPBF
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES 电源管理芯片(PMIC) LTC4215IUFD-1#TRPBF

LTC4215IUFD-1#TRPBF概述

    LTC4215-1/LTC4215-3 热插拔控制器技术手册

    产品简介


    LTC4215-1/LTC4215-3 是一款由Linear Technology Corporation(现为ADI公司的一部分)开发的热插拔控制器,设计用于计算机、服务器等平台管理中。该控制器允许电路板在带电情况下安全插入和移除背板,并提供了一套完整的电流和电压监控功能,支持I²C/SMBus接口,适合多种电源环境。

    技术参数


    - 输入电压范围:2.9V 至 15V
    - 内部调节器电压:2.9V 至 3.4V
    - 电流限制和断路器:
    - 断路器阈值电压:22.5mV 至 27.5mV
    - 电流限制电压:22mV 至 65mV
    - 工作温度范围:
    - LTC4215C-1:0°C 至 70°C
    - LTC4215I-1:-40°C 至 85°C
    - 封装形式:24 引脚 QFN(4mm × 5mm)
    - 电气特性:具有8位ADC监测电流和电压,具备软启动功能,可用于电流限制和过压/欠压保护。

    产品特点和优势


    LTC4215-1/LTC4215-3 的显著特点是它能够实现热插拔操作,确保了系统在带电状态下对板卡进行安全更换。该控制器具备:
    - 8位ADC监测电流和电压;
    - 宽输入电压范围:2.9V 至 15V;
    - 两种版本可以选择不同的断路器过滤时间:20μs(LTC4215-1)或420μs(LTC4215-3),以适应不同应用需求;
    - 支持I²C/SMBus接口,便于与其他系统通信;
    - 具备高侧驱动外部N通道MOSFET的能力,无需外部栅极电容;
    - 内置故障警报,通过GPIO2输出故障信号,及时通知主机控制器。

    应用案例和使用建议


    LTC4215-1/LTC4215-3 适用于需要热插拔功能的应用,如数据中心、服务器机架、工业控制等。这些应用要求系统能够在不停机的情况下进行硬件维护或升级。对于典型应用,我们建议关注以下几点:
    - 在设计时确保外部N通道MOSFET的选型符合控制器要求;
    - 调整软启动时间,以适应不同的负载情况;
    - 根据具体应用选择合适的断路器过滤时间,以平衡响应速度和可靠性;
    - 确保GPIO2正确配置以报告故障状态,并使能相应的警报功能。

    兼容性和支持


    LTC4215-1/LTC4215-3 与I²C/SMBus接口兼容,可以轻松集成到现有的系统中。制造商提供了详尽的技术支持,包括设计指南、应用笔记和技术文档,帮助用户最大化产品的性能和稳定性。

    常见问题与解决方案


    - 问题: 控制器未能检测到故障。
    - 解决方案: 检查故障信号引脚(例如GPIO2)的配置和连接状态,确保其正常工作。

    - 问题: 过电流保护未触发。
    - 解决方案: 确认电路板上的电流监测回路正确无误,检查外部MOSFET的工作状态。
    - 问题: 软启动功能异常。
    - 解决方案: 核实软启动引脚(SS)的连接,并根据应用需求调整软启动时间。

    总结和推荐


    LTC4215-1/LTC4215-3 热插拔控制器凭借其在多种电压范围内的稳定运行能力和全面的保护机制,在数据中心和服务器等领域具有广泛的应用前景。其独特的热插拔能力使得系统维护更加灵活便捷,同时其出色的性能和广泛的适用范围使其成为同类产品中的佼佼者。因此,强烈推荐在涉及热插拔操作的设计项目中选用LTC4215-1/LTC4215-3。

LTC4215IUFD-1#TRPBF参数

参数
工作电源电流 3mA
最大输出电压 -
最小输出电压 -
应用场景 通用
最大工作供电电压 15V
最小工作供电电压 2.9V
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

LTC4215IUFD-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4215IUFD-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4215IUFD-1#TRPBF LTC4215IUFD-1#TRPBF数据手册

LTC4215IUFD-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 63.248
5000+ ¥ 61.64
7500+ ¥ 60.032
库存: 3000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 158120
直接购买
加入购物车
