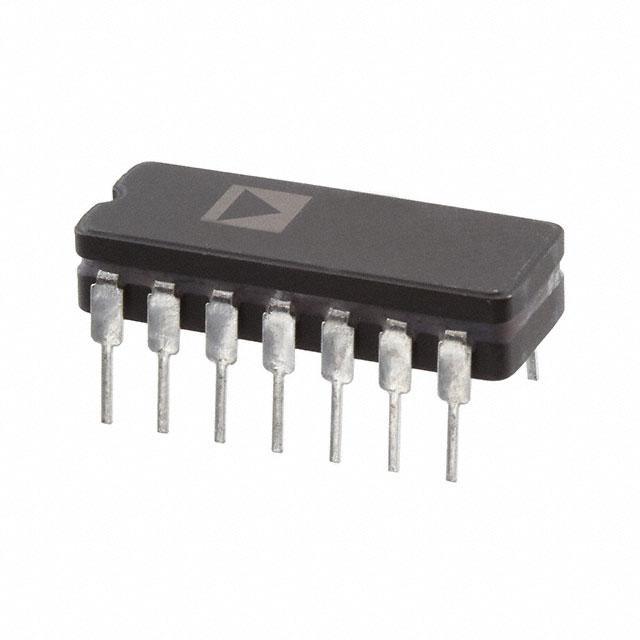

AD595AQ

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 300μA 5V~±15V 5V~±15V CERDIP-14 通孔安装
供应商型号: 26M-AD595AQ
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) AD595AQ

AD595AQ概述


    产品简介


    AD594/AD595 是一款集成型热电偶放大器,适用于多种类型的热电偶(如J型和K型)。这款产品结合了内部冰点参考和预校准放大器,能够直接从热电偶信号产生高电平输出(10 mV/°C)。AD594和AD595的主要功能包括冷端补偿、温度测量、过载检测、断线报警等。这些特性使其广泛应用于工业自动化、环境监测、医疗设备等领域。

    技术参数


    以下是AD594/AD595的主要技术参数:
    | 参数 | AD594A | AD594C | AD595A | AD595C |

    | 单电源电压范围 | +5V到+30V | +5V到+30V | +5V到+30V | +5V到+30V |
    | 最大功耗 | 36V | 36V | 36V | 36V |
    | 输入失调电压 | ±51.7 µV/°C | ±51.7 µV/°C | ±40.44 µV/°C | ±40.44 µV/°C |
    | 输出电压范围 | 0V至+VS -2V | 0V至+VS -2V | 0V至+VS -2V | 0V至+VS -2V |
    | 额定输出电流 | ±5 mA | ±5 mA | ±5 mA | ±5 mA |
    | 工作温度范围 | -55°C 至 +125°C | -55°C 至 +125°C | -55°C 至 +125°C | -55°C 至 +125°C |
    | 温度测量精度 | ±1°C | ±3°C | ±1°C | ±3°C |

    产品特点和优势


    AD594/AD595具备多项独特功能和优势:
    1. 集成冷端补偿:无需外部电路即可实现冷端补偿。
    2. 低功耗:典型功耗小于1mW,适合低功耗应用。
    3. 宽供电范围:单电源或双电源配置,供电范围从+5V到+30V。
    4. 灵活操作模式:可以作为设定点控制器或独立温度传感器进行操作。
    5. 高精度温度测量:激光修调精度可达±1°C(AD594A)或±3°C(AD594C)。
    6. 集成报警功能:当热电偶出现开路时会发出报警信号。

    应用案例和使用建议


    应用案例:
    AD594/AD595 可用于温度测量系统,例如工业控制设备中的温度监控、环境温度监测系统等。例如,在一个需要测量高温且需稳定性能的应用中,AD595 由于其较高的输入增益(247.3),能够更精确地测量温度变化。
    使用建议:
    1. 正确连接热电偶:确保热电偶的接线准确无误,并保持良好的热接触。
    2. 温度补偿设置:根据实际需求调整温度补偿设置,以获得最佳的测量结果。
    3. 避免干扰:将信号线远离强干扰源,以减少噪声影响。
    4. 温度稳定:保持AD594/AD595及其参考结在同一温度下,以提高测量准确性。

    兼容性和支持


    AD594/AD595支持多种热电偶类型(如J型和K型),并且提供多种封装形式(如TO-116和Cerdip)。厂商提供详细的文档和技术支持,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:输出信号不稳定
    - 解决方案:检查热电偶连接是否正确,以及是否有干扰源。

    2. 问题:温度测量精度不佳
    - 解决方案:重新校准温度补偿设置,确保环境温度稳定。
    3. 问题:报警功能不正常
    - 解决方案:检查报警引脚是否正确连接到公共端或负电源。

    总结和推荐


    综上所述,AD594/AD595 在设计和功能方面具有明显的优势,特别是在集成度、低功耗、宽供电范围和高精度温度测量方面。无论是工业自动化还是科研应用,AD594/AD595都是一个可靠的选择。我们强烈推荐用户在选择热电偶放大器时考虑此产品。

AD595AQ参数

参数
最小工作供电电压 5V~±15V
工作电源电流 300μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 5V~±15V
19.94mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-14
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

AD595AQ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD595AQ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES AD595AQ AD595AQ数据手册

AD595AQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
