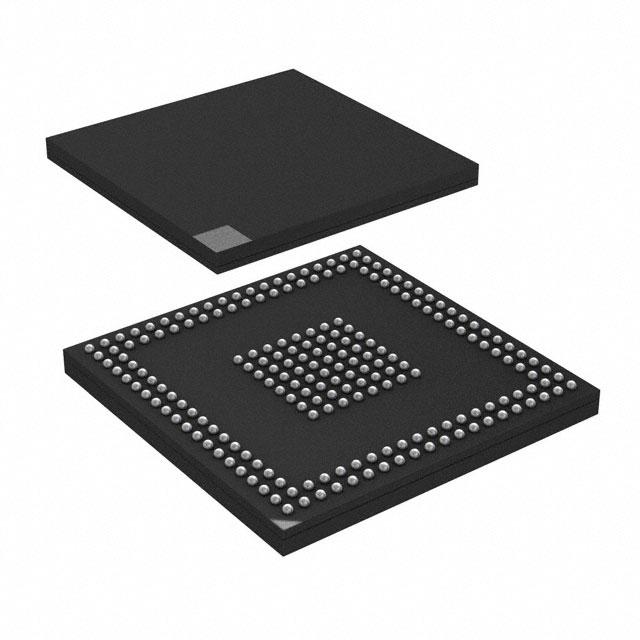

ADSP-BF527KBCZ-6A

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 1.8V,2.5V,3.3V DMA,Ethernet,I2C,PPI,SPI,SPORT,UART,USB 32bit Blackfin 132KB ROM 32KB 1.7V 3.6V 600MHz BGA 固定安装,贴片安装 17mm*17mm*1.26mm
供应商型号: 4025678
供应商: element14
标准整包数: 1
ANALOG DEVICES 数字信号处理(DSP) ADSP-BF527KBCZ-6A

ADSP-BF527KBCZ-6A概述


    产品简介


    ADSP-BF522/ADSP-BF523/ADSP-BF524/ADSP-BF525/ADSP-BF526/ADSP-BF527 是由Analog Devices公司生产的Blackfin嵌入式处理器系列,集成了高性能信号处理引擎、RISC样微处理器指令集和多媒体功能。这些处理器主要用于需要RISC编程能力、多媒体支持及领先信号处理能力的应用场合,广泛应用于便携式低功耗设备、网络连接应用以及汽车电子等领域。

    技术参数


    - 处理器速度:最高可达600MHz(ADSP-BF523/ADSP-BF525/ADSP-BF527);最高可达400MHz(ADSP-BF522/ADSP-BF524/ADSP-BF526)。
    - 内存配置:
    - 内存容量:132K字节。
    - 内置SRAM:64K字节指令存储器,其中16K字节可以配置为四路集合关联缓存;最高可达64K字节数据存储器,最高可达32K字节数据存储器。
    - 电源电压:宽范围的内部和I/O操作电压。
    - 时钟信号:频率高达133MHz。
    - 其他特性:内置电压调节器(仅ADSP-BF523/ADSP-BF525/ADSP-BF527处理器),具备多种外围接口支持。

    产品特点和优势


    - 高性能:提供高达600MHz的处理速度,适合高负载应用。
    - 多功能性:内置丰富外设,如USB 2.0高速OTG、以太网MAC、串行端口等。
    - 低功耗:采用动态电压调节技术显著降低整体功耗。
    - 易编程性:采用RISC样指令集和可读性强的汇编语言。
    - 安全性:集成代码安全技术Lockbox Secure Technology。
    - 多用途:适用于多种环境,包括汽车应用。

    应用案例和使用建议


    - 应用案例:适用于视频处理、网络通信、工业控制、汽车电子等领域。例如,在视频监控系统中,利用其强大的信号处理能力和丰富的外设接口实现高效的数据处理和传输。
    - 使用建议:针对具体应用场景,合理配置内存和外设资源,优化代码实现。例如,在车载娱乐系统中,可通过调整电压调节器配置以优化系统性能和功耗平衡。

    兼容性和支持


    - 兼容性:支持多种外部存储器(如SDRAM、Flash)、外部总线接口,与其他标准通信接口兼容。
    - 支持服务:提供开发工具、技术支持文档、在线社区支持等,便于开发者进行二次开发和问题排查。

    常见问题与解决方案


    - 问题1:如何配置内存空间?
    - 解决方案:通过程序中的配置命令设置,确保符合项目需求。
    - 问题2:系统启动失败怎么办?
    - 解决方案:检查启动模式配置是否正确,重启后观察系统行为是否有改善。
    - 问题3:如何提升系统的实时响应能力?
    - 解决方案:启用硬件零延迟循环支持,优化中断处理机制。

    总结和推荐


    总体而言,ADSP-BF52x系列处理器凭借其高性能、多功能性、低功耗和易于编程的特点,成为众多复杂应用场景的理想选择。特别适合于要求高性能信号处理、多媒体处理及实时响应的应用领域。建议在开发项目中优先考虑使用该系列产品。

ADSP-BF527KBCZ-6A参数

参数
I/O电压 1.8V,2.5V,3.3V
核心处理器 Blackfin
RAM大小 132KB
内核数 -
程序存储器类型 ROM
数据总线宽度 32bit
最大时钟频率 600MHz
速度 -
最大工作供电电压 3.6V
程序存储器大小 32KB
L1缓存指令存储器 -
接口类型 DMA,Ethernet,I2C,PPI,SPI,SPORT,UART,USB
最小工作供电电压 1.7V
长*宽*高 17mm*17mm*1.26mm
通用封装 BGA
安装方式 固定安装,贴片安装
零件状态 在售
包装方式 托盘

ADSP-BF527KBCZ-6A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADSP-BF527KBCZ-6A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADSP-BF527KBCZ-6A ADSP-BF527KBCZ-6A数据手册

ADSP-BF527KBCZ-6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
