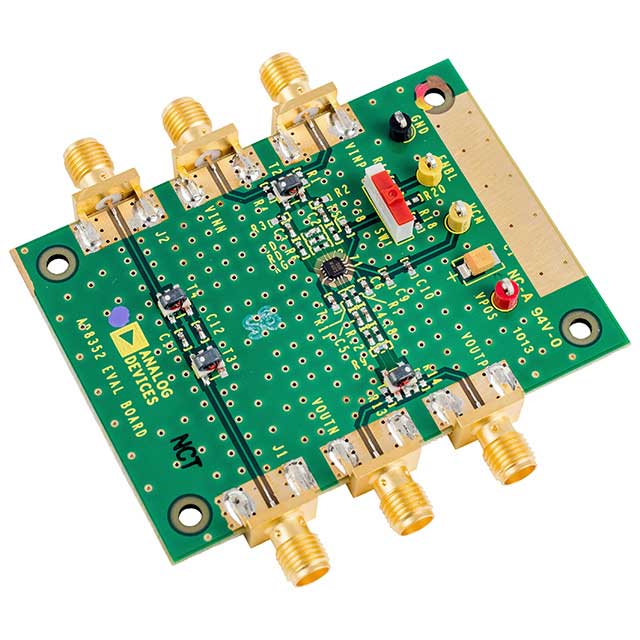

AD8352-EVALZ

产品分类: 其他功能模块
厂牌: ANALOG DEVICES
产品描述: AD8352 Special Purpose Amplifier Evaluation Board
供应商型号: Q-AD8352-EVALZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 其他功能模块 AD8352-EVALZ

AD8352-EVALZ概述

    2 GHz Ultralow Distortion Differential RF/IF Amplifier AD8352

    产品简介


    AD8352是一款高性能的差分放大器,特别适用于射频(RF)和中频(IF)应用。它具有出色的单频段SFDR性能,频率高达200 MHz时优于80 dB,500 MHz以上时优于65 dB,是高速12位至16位模数转换器(ADCs)的理想驱动器。

    技术参数


    动态性能:
    - −3 dB带宽:2.2 GHz(增益为10 dB)
    - 带宽:2500 MHz(增益为6 dB)
    - 带宽:2200 MHz(增益为10 dB)
    - 带宽:1800 MHz(增益为14 dB)
    - 获得0.1 dB平坦度的带宽:190 MHz
    - 获得0.2 dB平坦度的带宽:300 MHz
    输入输出特性:
    - 输入电阻:3 kΩ,不随增益变化
    - 输出电阻:100 Ω
    - 输出摆幅:压缩1 dB时达到6 V p-p
    - 输入共模调整范围:1.2 V至3.8 V
    - 输出共模偏移:相对于VCC/2为-100 mV至+20 mV
    电源接口:
    - 供电电压范围:3 V至5.5 V
    - 启用阈值电压:1.5 V
    - 工作电流:35 mA至39 mA(根据供电情况)
    噪声和失真规格:
    - 在10 MHz下,二次谐波失真:−88/−95 dBc
    - 在70 MHz下,三次谐波失真:−84/−82 dBc
    - 在100 MHz下,三次谐波失真:−83/−83 dBc
    - 在190 MHz下,三次谐波失真:−81/−87 dBc

    产品特点和优势


    AD8352的独特功能和优势包括:
    - 低噪声输入级: 2.7 nV/√Hz RTI @ AV = 10 dB,保证了信号的高保真度。
    - 低宽带失真: 例如,在190 MHz下,三次谐波失真可达−87 dBc。
    - 快速建立时间: <2 ns,适合高频应用。
    - 电源功耗低: 37 mA(典型值)@ 5 V。
    - 集成缓冲器: 隔离增益设置电阻,简化匹配和输入驱动要求。
    - 兼容广泛的工作温度范围: −40°C至+85°C。

    应用案例和使用建议


    应用案例:
    - Differential ADC驱动: 用于高速ADC驱动。
    - 单端到差分转换: 将单端信号转换为差分信号。
    - SAW滤波器接口: 用于滤波器之间的接口。
    - 混频器和其他元件驱动: 如PIN二极管衰减器和多元素离散设备。
    使用建议:
    - 优化负载配置: 确保与ADC或滤波器的良好阻抗匹配。
    - 避免寄生电容: 设计时注意减少引脚间的寄生电容,特别是在高频环境下。
    - 合理选择RD和CD: 根据具体应用频率,优化CD和RD以减少失真。

    兼容性和支持


    兼容性:
    - 与滤波器兼容: 支持大多数滤波器配置,且不会显著影响失真性能。
    - 单端和差分接口: 适应不同类型的输入输出配置。
    支持和维护:
    - 丰富的文档资料: 包括数据手册、应用笔记和工具模拟器。
    - 评估板支持: 可通过评估板进行实验和测试,提供完整的电路图和布线图。

    常见问题与解决方案


    常见问题:
    - 噪声过大: 检查电源供应是否稳定,更换合适的RD和CD组件。
    - 输出失真大: 重新检查输入信号的匹配和负载设置。
    - 启用不稳定: 确认启用引脚连接正确,电压符合规格。
    解决方案:
    - 调整RD和CD: 优化组件值以降低失真。
    - 加强电源去耦: 使用适当容量的旁路电容,确保稳定的电源供应。
    - 使用合适的传输线: 确保信号线阻抗匹配,减少反射。

    总结和推荐


    总结:
    - 主要优点: 高带宽、低噪声和失真、快速响应时间和低功耗使其成为高性能ADC和SAW滤波器的理想选择。
    - 市场竞争力: 在同类产品中,AD8352以其独特的性能优势脱颖而出,适用于多种高频通信和测控系统。
    推荐:
    - 强烈推荐: AD8352不仅在射频和中频应用中表现出色,还能有效驱动高速ADC,适用于需要低失真、低噪声和高效能的应用场合。

AD8352-EVALZ参数

参数
零件状态 在售
包装方式 散装

AD8352-EVALZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
