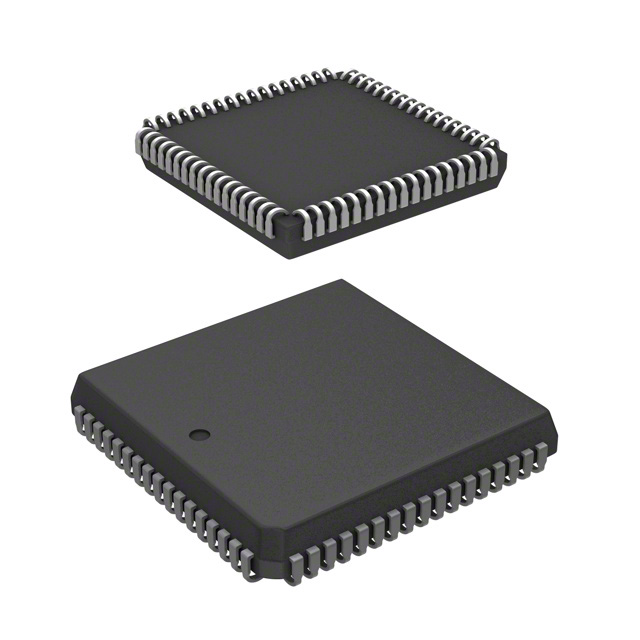

IA186XLPLC68IR2

产品分类: 微控制器(MCU)
厂牌: ANALOG DEVICES
产品描述: 4.5V~5.5V 25MHz 1MB ROM 1MB DMA 内部 5.5V 25MHz EBI,EMI,UART,USART 16bit IA186XL LCC 贴片安装
供应商型号: 1108-1020-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 微控制器(MCU) IA186XLPLC68IR2

IA186XLPLC68IR2概述


    产品简介


    IA186XL/IA188XL 微控制器
    Innovasic Semiconductor 的 IA186XL 和 IA188XL 是适用于 16 位嵌入式处理器的微控制器,它们作为原 Intel 80C186XL 和 80C188XL 的形式、结构和功能替代品。这些微控制器具有高集成度,特别适用于需要高计算能力的应用场景,例如工业自动化、通信系统和测量设备等。

    技术参数


    以下是 IA186XL/IA188XL 微控制器的技术规格和技术参数:
    - 操作电压:5.0V ± 10%
    - 存储器接口:静态内存管理单元,支持直接内存访问(DMA)
    - 时钟频率:内部晶体振荡器支持 20-25MHz 运行
    - 外部封装:提供三种封装选项:68 引脚 PLCC、80 引脚 PQFP 和 80 引脚 LQFP
    - 温度范围:工作温度范围为 -40°C 至 +85°C

    产品特点和优势


    - 完全兼容性:与现有的 8086/8088 软件完全对象代码兼容,并增加了十种新的指令集
    - 高集成度:集成时钟发生器、双独立 DMA 通道、可编程中断控制器、三个可编程 16 位定时器等
    - 多功能模式:两种主要操作模式:兼容模式和增强模式,支持动态 RAM 刷新控制单元、电源节省模式和异步数值协处理器接口
    - 灵活性:可支持不同的内存和外设选择逻辑,以及多种封装选项

    应用案例和使用建议


    应用案例:
    IA186XL 和 IA188XL 在多种嵌入式系统中广泛应用,例如工业自动化控制系统、医疗仪器和网络通信设备。这些微控制器能够在恶劣的工作环境中稳定运行,非常适合于需要高可靠性的场合。
    使用建议:
    - 确保在安装和调试过程中遵循正确的步骤,以避免因静电放电导致损坏
    - 配合使用相应的开发工具,如调试器和编译器,确保软件兼容性和高效开发
    - 在部署到实际系统前进行全面测试,特别是在电源管理和热设计方面

    兼容性和支持


    - 兼容性:IA186XL 和 IA188XL 可以无缝替代 Intel 80C186XL 和 80C188XL,保持现有板卡设计不变
    - 支持服务:Innovasic Semiconductor 提供详细的技术文档和在线支持服务,包括电话技术支持(1-888-824-4184)

    常见问题与解决方案


    常见问题:
    1. 如何处理电源波动?
    - 解决方案:使用合适的电源滤波器和稳压器来确保稳定的供电
    2. 如何优化时钟信号的质量?
    - 解决方案:正确连接外部晶振和去耦电容,确保时钟信号的稳定性
    3. 如何提高系统的整体可靠性?
    - 解决方案:采用适当的散热设计,并在设计中加入复位电路,以增强系统稳定性

    总结和推荐


    综合评估:
    IA186XL 和 IA188XL 微控制器凭借其高度集成性和广泛的应用范围,在许多嵌入式系统中表现出色。其强大的功能、灵活性以及完善的配套支持使得这些微控制器成为许多系统设计的理想选择。
    推荐使用:
    强烈推荐使用 IA186XL 和 IA188XL 微控制器,尤其是对于那些需要高性能和可靠性,同时希望保留现有软硬件基础的项目。这些微控制器不仅能够满足当前需求,还能在未来通过升级保持竞争力。

IA186XLPLC68IR2参数

参数
程序存储器大小 1MB
外设 DMA
程序存储器类型 ROM
核心处理器 IA186XL
数据转换器 -
最大工作供电电压 5.5V
接口类型 EBI,EMI,UART,USART
RAM大小 1MB
最大时钟频率 25MHz
EEPROM大小 -
内核数 -
最小工作供电电压 -
数据总线宽度 16bit
电压-电源(Vcc/Vdd) 4.5V~5.5V
I/O数量 -
速度 25MHz
振荡器类型 内部
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装

IA186XLPLC68IR2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

IA186XLPLC68IR2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 微控制器(MCU) ANALOG DEVICES IA186XLPLC68IR2 IA186XLPLC68IR2数据手册

IA186XLPLC68IR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 434.511
24+ ¥ 345.1694
48+ ¥ 332.1955
120+ ¥ 318.1535
264+ ¥ 308.5271
库存: 79
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 434.51
