DC2026C-KIT

厂牌: ANALOG DEVICES
产品描述: 7V I2C,SPI AVR 固定安装
供应商型号: 4023380
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 应用处理器与片上系统(SOC) DC2026C-KIT

DC2026C-KIT概述


    产品简介

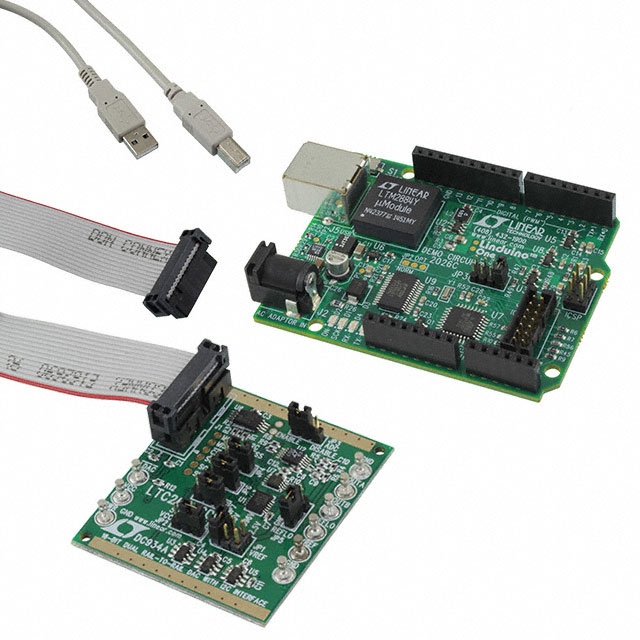

    Linduino One 是一款与 Arduino Uno 兼容的隔离式演示板,由 Linear Technology 生产。它支持常见的 Inter-Integrated Circuit (I²C) 和 Serial Peripheral Interface (SPI) 接口,并提供丰富的硬件扩展能力。这款板卡特别适用于评估具有数字接口的集成电路(如ADC和DAC),广泛应用于电源系统管理、RF合成器、系统监控和控制等领域。

    技术参数


    - 兼容性:完全兼容 Arduino Uno 微控制器板。
    - 逻辑电平选择:5V, 3.3V, 2.5V, 1.8V。
    - 供电电压范围:7V 到 20V。
    - 输出电流:高达 750mA。
    - 接口支持:SPI、I²C、USB。
    - 辅助电源输入:支持外部 7V 到 20V 输入,通过内部电路转换为 5V。
    - 隔离功能:使用 LTM2884 提供 USB 数据和电源的电气隔离,确保安全和噪声抑制。
    - 软件支持:预加载 DC590 模拟器程序,支持通过 QuikEval 软件进行快速评估。

    产品特点和优势


    1. 硬件扩展性强:14 针 QuikEval 连接器,支持数百种 Linear Technology 的演示板。
    2. 灵活的逻辑电平选择:可以轻松切换不同的电压逻辑电平,满足不同应用需求。
    3. 强大的隔离能力:LTM2884 芯片提供了出色的电气隔离性能,确保系统的稳定性和可靠性。
    4. 易于使用:自带的 DC590 模拟器程序和 QuikEval 软件,使得开发者能够迅速评估和开发新产品。
    5. 丰富的资源支持:官方提供了详细的文档和示例代码,方便开发者快速上手。

    应用案例和使用建议


    应用案例
    - 电源系统管理:结合 ADC 和 DAC 演示板,可以轻松评估电源系统的性能。
    - RF 合成器设计:通过 QuikEval 软件和终端演示程序,验证 RF 合成器的功能。
    - 多通道 ADC 和 DAC 测试:使用 DC934 板,验证多通道 ADC 和 DAC 的操作。
    使用建议
    - 在使用 QuikEval 进行评估时,确保正确连接硬件,并设置适当的通信参数。
    - 开发过程中,充分利用官方提供的文档和示例代码,加快开发进程。
    - 根据实际应用需求,合理配置 VCCIO 电压,确保系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:Linduino One 支持标准的 Arduino “shield” 扩展板,可以通过跳线设置不同的电压逻辑电平。
    - 软件支持:提供了 LTSketchbook.zip 文件,包含所有需要的库和文档。
    - 厂商支持:提供详尽的技术文档和在线支持,帮助开发者解决问题并优化设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 QuikEval | 确保 USB 连接正确,并且已经安装了最新的 FTDI USB 驱动。 |
    | 发送命令后无响应 | 检查是否选择了正确的串行端口和波特率。 |
    | 电压读数不准确 | 检查是否有其他设备干扰,并重新校准 ADC 电路。 |

    总结和推荐


    Linduino One 作为一款高度集成的隔离式 Arduino 兼容演示板,具备多种实用特性和强大的开发支持,非常适合那些需要快速原型设计和评估的工程师。其开放性和丰富的资源使得它可以应对各种复杂的应用需求。因此,强烈推荐给那些需要快速开发和测试高性能电子系统的开发者和研究人员。

DC2026C-KIT参数

参数
程序存储器类型 -
核心处理器 AVR
最大时钟频率 -
RAM大小 -
主要属性 -
I/O电压 -
外设 -
最小工作供电电压 7V
接口类型 I2C,SPI
Flash大小 -
速度 -
最大工作供电电压 -
内核数 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

DC2026C-KIT厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2026C-KIT数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 应用处理器与片上系统(SOC) ANALOG DEVICES DC2026C-KIT DC2026C-KIT数据手册

DC2026C-KIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1358.4571
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1358.45
