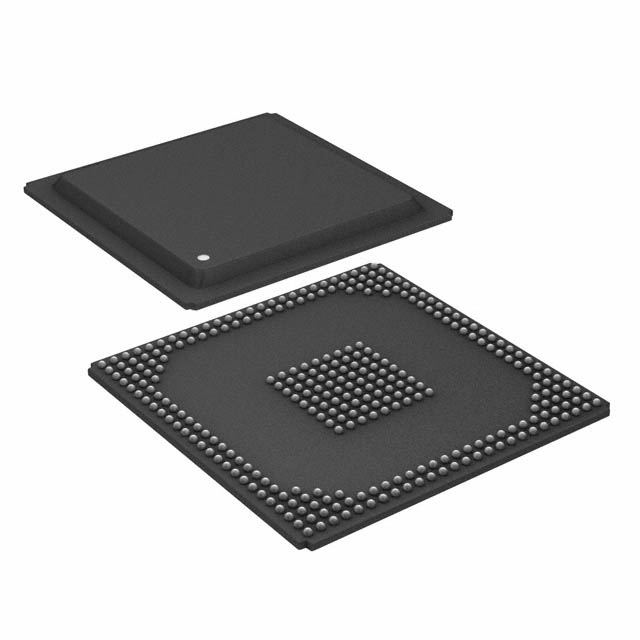

ADSP-BF561SBB600

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 2.5V,3.3V SPI,SSP,UART 16bit Blackfin 32KB EXTERNAL 2 800mV 1.419V 600MHz 32KB BGA 固定安装,贴片安装 27mm(长度)*27mm(宽度)
供应商型号: ADSP-BF561SBB600-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 数字信号处理(DSP) ADSP-BF561SBB600

ADSP-BF561SBB600概述

    # ADSP-BF561 Blackfin Dual-Core Embedded Processor: Comprehensive Technical Overview

    1. 产品简介


    基本介绍
    ADSP-BF561 是一款高性能的双核嵌入式处理器,属于 Blackfin 家族的一员。它特别适合多媒体处理、工业控制以及通信领域的多种应用需求。该处理器结合了双多通道 MAC(Multiply-Accumulate)信号处理引擎、类 RISC 微处理器指令集和单指令多数据(SIMD)多媒体能力,以单一指令集架构提供了卓越的性能和灵活性。
    ADSP-BF561 处理器具有 328KB 的片上存储器。每个 Blackfin 内核包含 16KB 指令 SRAM、16KB 数据 SRAM、32KB 数据 SRAM 和 128KB 低延迟片上 L2 SRAM。此外,处理器还配备了多个 DMA 控制器和外设接口,能够支持多种外部存储器类型,包括 SDRAM、移动 SDRAM、SRAM 和闪存。

    2. 技术参数


    以下是 ADSP-BF561 的主要技术参数和性能指标:
    | 参数 | 描述 |

    | 处理器核心 | 双核 Blackfin,频率可达 600MHz |
    | 片上内存 | 328KB,分为 L1 指令 SRAM、数据 SRAM 和 L2 统一内存 |
    | 内存控制器 | 支持 SDRAM、移动 SDRAM、SRAM 和闪存 |
    | 输入/输出端口 | 双 PPI、两个 SPI 端口、双 SPORT、双 UART 和 48 个可编程 GPIO |
    | 时钟频率 | 支持 33MHz 至 266MHz 的主频范围,可通过 PLL 实现高达 66MHz 的倍频 |
    | 电源电压 | 支持 1.1V 至 1.8V 的供电电压范围 |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    ADSP-BF561 在设计上体现了多项创新点,使其在市场上脱颖而出:
    - 双核架构:支持双独立 Blackfin 核心运行,提供强大的并行处理能力。
    - 动态电源管理:通过调整电压和频率实现显著的功耗降低,延长便携设备电池寿命。
    - 灵活的内存配置:部分 L1 指令和数据内存可以配置为静态 RAM 或缓存,提高系统效率。
    - 丰富的外设接口:支持多种通信协议和总线标准,易于与其他设备集成。
    - 卓越的性能:具备高速信号处理能力和强大的算术运算单元,满足复杂计算需求。

    4. 应用案例和使用建议


    ADSP-BF561 被广泛应用于以下领域:
    - 多媒体处理:视频编码解码、音频处理等。
    - 工业自动化:工厂自动化系统、机器人控制等。
    - 通信设备:网络通信设备、无线基站等。
    使用建议
    - 功率优化:利用动态电源管理功能根据负载动态调节电压和频率,节省能耗。
    - 实时性保障:合理分配任务至不同内核,避免高优先级任务延迟。
    - 开发工具选择:使用 ADSP-BF561 EZ-Kit Lite 开发套件快速构建原型。

    5. 兼容性和支持


    ADSP-BF561 与多种外设和开发工具兼容,包括:
    - 开发套件:ADSP-BF561 EZ-Kit Lite 提供完整的硬件解决方案。
    - 软件支持:VisualDSP++ 和 CrossCore Embedded Studio 提供全面的编译器和调试工具。
    - 技术支持:Analog Devices 提供详尽的技术文档和支持服务。

    6. 常见问题与解决方案


    以下是一些常见的问题及解决方法:
    - 问题:启动失败
    解决方法:检查引导模式设置是否正确。
    - 问题:内存访问错误
    解决方法:确保内存映射配置无误。
    - 问题:时钟不稳定
    解决方法:重新校准 PLL 设置。

    7. 总结和推荐


    综合评估
    ADSP-BF561 是一款功能强大且高度灵活的嵌入式处理器,特别适合需要高性能和低功耗的应用场景。其双核架构、动态电源管理和丰富的外设接口使其成为工业控制、多媒体处理和通信设备的理想选择。
    推荐结论
    我们强烈推荐 ADSP-BF561 用于对计算性能要求较高的应用项目。凭借其卓越的技术特性和广泛的兼容性,该处理器将帮助开发者加速产品上市进程,同时提升系统的整体性能和可靠性。

ADSP-BF561SBB600参数

参数
接口类型 SPI,SSP,UART
最大工作供电电压 1.419V
RAM大小 32KB
数据总线宽度 16bit
最大时钟频率 600MHz
速度 -
核心处理器 Blackfin
程序存储器类型 EXTERNAL
最小工作供电电压 800mV
I/O电压 2.5V,3.3V
程序存储器大小 -
L1缓存指令存储器 32KB
内核数 2
长*宽*高 27mm(长度)*27mm(宽度)
通用封装 BGA
安装方式 固定安装,贴片安装
零件状态 停产
包装方式 散装,托盘

ADSP-BF561SBB600厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADSP-BF561SBB600数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADSP-BF561SBB600 ADSP-BF561SBB600数据手册

ADSP-BF561SBB600封装设计

查看详情并下载
Symbol
Footprint
3D Model
