ADSP-TS201SABPZ060

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 2.5V Host Interface,Link Port,Multi-Processor 32bit TigerSHARC 3MB EXTERNAL 1 1.14V,1.52V,2.38V 1.26V,1.68V,2.63V 600MHz BGA-576 固定安装,贴片安装 25mm*25mm*2.94mm
供应商型号: ADSP-TS201SABPZ060
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 数字信号处理(DSP) ADSP-TS201SABPZ060

ADSP-TS201SABPZ060概述


    产品简介


    ADSP-TS201S TigerSHARC嵌入式处理器 是由Analog Devices公司开发的一款高性能静态超标量数字信号处理器(DSP)。它主要适用于电信基础设施和其它大规模、高需求的多处理器DSP应用。该处理器通过将非常宽的数据总线宽度与双计算块结合,提供卓越的浮点和定点处理能力,从而为数字信号处理设定了新的标准。

    技术参数


    - 频率: 最高可达600 MHz,指令周期率为1.67 ns
    - 内部内存: 24M位片上DRAM内存

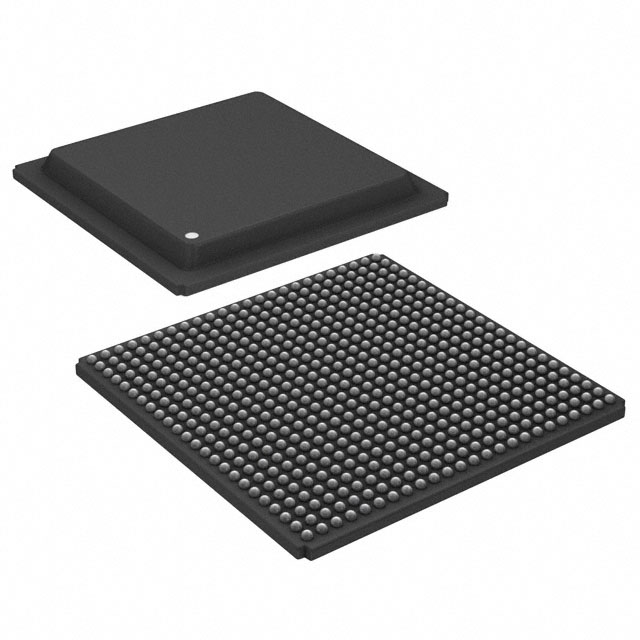

    - 封装: 25 mm x 25 mm的576球热增强型球栅阵列(BGA)封装
    - 双计算块: 每个计算块包含一个算术逻辑单元(ALU)、乘法器、移位器、寄存器文件和通信逻辑单元(CLU)
    - 双整数ALU: 支持数据寻址和指针操作
    - 集成输入输出: 包括14通道直接存储器访问(DMA)控制器、外部端口、四个链路端口、SDRAM控制器、可编程标志引脚、两个定时器和定时器到期引脚
    - 测试访问端口: 符合IEEE 1149.1标准的JTAG测试访问端口,用于片上仿真

    产品特点和优势


    - 高计算性能: 支持高达600 MHz的时钟频率,每个周期最多可执行四条指令
    - 优化设计: 专门针对电信基础设施和其他大规模DSP应用进行优化
    - 灵活性: 采用极灵活的指令集和对高级语言友好的DSP架构,简化编程
    - 低通信开销: 通过内部仲裁实现无胶粘的多处理器系统,减少通信开销
    - 多任务处理: 支持低开销的DMA传输,提供多个计算单元并行处理能力

    应用案例和使用建议


    应用案例:
    ADSP-TS201S广泛应用于电信基础设施中,如复杂的信号处理、大型多处理器系统、FFT变换、FIR滤波等。典型应用场景包括单处理器系统和多处理器系统,如图2所示。
    使用建议:
    对于需要大量计算资源的应用,如FFT变换,用户可以通过并行处理充分利用其高性能。对于实时数据处理任务,如数字滤波器,应利用片上的内存带宽和低通信开销,以确保高效的数据传输和处理速度。

    兼容性和支持


    兼容性:
    ADSP-TS201S支持多种外部接口,包括外部端口、SDRAM控制器、DMA控制器和链路端口,可以轻松与其他电子元器件或设备进行互连。同时,该处理器还提供了与其它TigerSHARC处理器代码兼容性,方便软件移植。
    支持和服务:
    Analog Devices公司提供了全面的技术支持和维护服务,包括开发工具、评估套件和设计指南,帮助用户快速部署和调试系统。

    常见问题与解决方案


    问题1: 系统启动失败
    - 解决方案: 检查电源和复位信号是否正确配置,确保外部EPROM正确连接。

    问题2: 程序运行异常
    - 解决方案: 检查程序编码是否遵循指令并行性规则,确保没有冲突的操作。
    问题3: 数据传输错误
    - 解决方案: 确认DMA控制器配置正确,数据总线宽度和传输速率设置适当。

    总结和推荐



    总结

    :
    ADSP-TS201S TigerSHARC嵌入式处理器凭借其高性能、高灵活性和广泛的接口支持,在电信基础设施和大规模DSP应用中表现出色。其强大的计算能力和丰富的功能使其成为多处理器系统的理想选择。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,强烈推荐在高性能数字信号处理和大规模多处理器系统中使用ADSP-TS201S处理器。无论是电信基础设施还是其他要求严苛的应用场景,这款处理器都能提供卓越的性能和可靠性。

ADSP-TS201SABPZ060参数

参数
最大工作供电电压 1.26V,1.68V,2.63V
接口类型 Host Interface,Link Port,Multi-Processor
最大时钟频率 600MHz
程序存储器类型 EXTERNAL
最小工作供电电压 1.14V,1.52V,2.38V
内核数 1
RAM大小 3MB
数据总线宽度 32bit
程序存储器大小 -
核心处理器 TigerSHARC
I/O电压 2.5V
速度 -
L1缓存指令存储器 -
长*宽*高 25mm*25mm*2.94mm
通用封装 BGA-576
安装方式 固定安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

ADSP-TS201SABPZ060厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADSP-TS201SABPZ060数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADSP-TS201SABPZ060 ADSP-TS201SABPZ060数据手册

ADSP-TS201SABPZ060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10738
50+ ¥ 10159.8
100+ ¥ 9829.4
500+ ¥ 9499
1000+ ¥ 9251.2
库存: 300
起订量: 10 增量: 220
交货地:
最小起订量为:10
合计: ¥ 107380
