OP491GSZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: Analog Devices 运算放大器, 四通道, SOIC封装, 双/单电源, 表面贴装, 14引脚
供应商型号: 4021590
供应商: 海外现货
标准整包数: 1

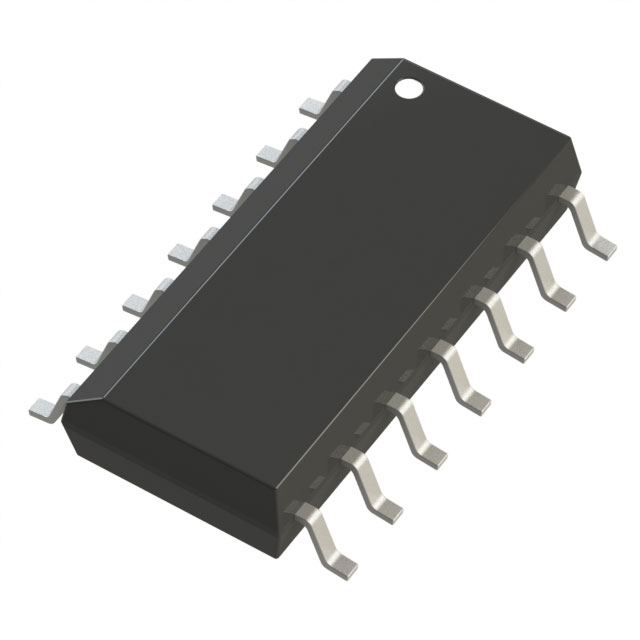

ANALOG DEVICES 运算放大器 OP491GSZ

OP491GSZ概述

    文章:单电源运算放大器OP191/OP291/OP491 技术手册解析

    1. 产品简介


    产品类型:单电源运算放大器,涵盖单个、双个及四个通道版本。
    主要功能:OP191/OP291/OP491系列是一款微功耗、单电源运算放大器,工作频率为3MHz,具有轨到轨输入输出功能。
    应用领域:工业过程控制、电池供电仪器仪表、电源供应控制和保护、电信、远程传感器、低电压应变仪放大器和数模转换器(DAC)输出放大器等。

    2. 技术参数


    - 输入特性:
    - 输入偏置电流:30至65nA(−40°C至+125°C时最大为95nA)
    - 输入失调电流:0.1至11nA(−40°C至+125°C时最大为22nA)
    - 共模抑制比(CMRR):70至93dB(−40°C至+125°C时最大为90dB)
    - 输入电压范围:0至5V
    - 大信号电压增益:25至70 V/mV
    - 输出特性:
    - 输出高电平:在5V时,最大为4.99V;在3V时,最大为2.99V
    - 输出低电平:在5V时,最小为10mV;在3V时,最小为4.5mV
    - 短路限流:±13.5mA(−40°C至+125°C时最大为±10.5mA)
    - 动态性能:
    - 斜率:±0.5 V/μs
    - 全功率带宽:1.2kHz
    - 增益带宽积:3MHz
    - 相位裕度:45度
    - 电源特性:
    - 电源抑制比(PSRR):80至110dB(−40°C至+125°C时最大为110dB)
    - 供电电流:每放大器220至400μA(−40°C至+125°C时最大为550μA)

    3. 产品特点和优势


    - 微功耗:最低供电电流仅为220μA,非常适合于便携式设备和电池供电应用。
    - 宽输入电压范围:支持0至5V输入,确保在广泛的电源范围内都能稳定工作。
    - 轨到轨输入输出:使设计多级滤波器和保持高信噪比成为可能。
    - 高温运行能力:可在−40°C至+125°C的温度范围内正常工作。

    4. 应用案例和使用建议


    - 远程传感器:可以用于测量远距离的压力、温度等物理量。
    - 电池供电设备:在需要长期电池寿命的应用中表现优异。
    - 工业过程控制:适合用于恶劣环境下对信号进行精确放大的场合。
    使用建议:由于这些运放具备宽输入电压范围和轨到轨输出,建议在选择外围元件时要考虑到这些特点,以实现最佳性能。

    5. 兼容性和支持


    - 封装类型:OP191提供8引脚塑料SOIC封装,OP291提供相同的封装形式,OP491提供14引脚PDIP、14引脚SOIC和14引脚TSSOP封装。
    - 制造商支持:Analog Devices公司提供了详尽的技术文档和支持服务,以帮助用户解决问题并优化系统性能。

    6. 常见问题与解决方案


    - 问题一:如何提高系统的信噪比?
    - 解决方案:选用高增益、低噪声的运算放大器,并在电路设计中注意接地和布局以减少外部干扰。
    - 问题二:当温度升高时,输出电压为何会变化?
    - 解决方案:可以通过添加负反馈电路来稳定输出电压,并且要注意选择合适的热补偿元件。

    7. 总结和推荐


    总结:OP191/OP291/OP491系列运算放大器凭借其卓越的性能指标、微功耗和宽工作温度范围,在工业、通信及消费电子等多个领域都有广泛应用。
    推荐:鉴于其出色的特性和广泛的应用场景,强烈推荐在需要高性能、低功耗和良好温度适应性的应用中使用OP191/OP291/OP491系列运算放大器。

OP491GSZ参数

参数
Vos - 输入偏置电压 80μV
CMRR - 共模抑制比 -
通道数量 4
典型供电电流 260μA(x2 Channels)
-3db带宽 -
电流 - 输入偏置 30nA
输出类型 Rail to Rail
典型输入噪声电压密度 42nV/rtHz
放大器类型 General Purpose
典型增益带宽 3MHz
每个通道的输出电流 16mA
关闭 关闭
典型压摆率 500mV/μs
电路数 4
最小工作供电电压 -
最大工作供电电压 ±6V,12V
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

OP491GSZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP491GSZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP491GSZ OP491GSZ数据手册

OP491GSZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
