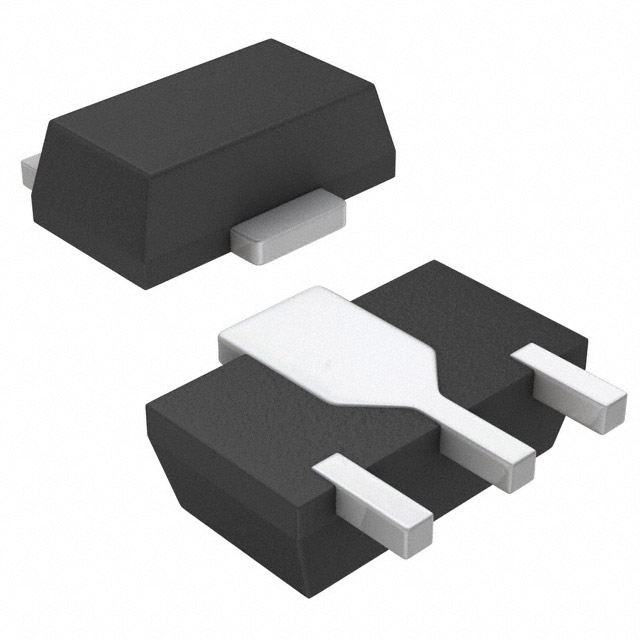

HMC580ST89

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 88mA 1 SOT-89 贴片安装,黏合安装
供应商型号: HMC580ST89-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 HMC580ST89

HMC580ST89概述


    产品简介


    HMC580ST89 / HMC580ST89E 是由 Analog Devices 提供的一款高性能微波功率放大器模块,采用 InGaP Heterojunction Bipolar Transistor(HBT)技术制造。这款器件作为一款增益块放大器,覆盖了直流到 1 GHz 的频率范围,适用于各种射频和中频应用。它的设计紧凑且易于集成,非常适合需要高增益和输出功率的应用场景。
    主要功能包括:
    - 高增益:22 dB
    - 宽带宽:DC 至 1 GHz
    - 输出功率高:+26 dBm
    - 单电源供电:+5V
    该产品广泛应用于蜂窝通信、固定无线通信、有线电视系统、卫星广播以及测试设备等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益 | 17 | 22 | 22 | dB |
    | 输入回波损耗 | 19 | 28 | 35 | dB |
    | 输出回波损耗 | 11 | 12 | 12 | dB |
    | 反向隔离 | 23 | - | - | dB |
    | 1 dB 压缩点输出功率 | 16 | 22 | 22 | dBm |
    | 第三阶截点输出功率(IP3) | 33 | 37 | 37 | dBm |
    | 噪声系数 | - | 2.8 | - | dB |
    | 工作电压 | 4.82 | 5 | 5.5 | V |
    | 工作温度范围 | -40 | +25 | +85 | °C |
    注:以上参数均基于 +5V 供电条件及 25°C 环境温度下测试所得。

    产品特点和优势


    1. 高增益与稳定性:增益达到 22 dB,在整个工作频段内表现出色,并且具备良好的温度稳定性。
    2. 高输出功率:最大输出功率为 +26 dBm,适合需要高信号强度的应用场景。
    3. 单电源供电:只需单一 +5V 电源即可正常工作,降低了系统的复杂度。
    4. 标准封装:采用行业标准的 SOT89 封装形式,便于焊接和组装。
    5. 低功耗设计:在典型工作条件下,静态电流仅为 88 mA。
    这些特性使得 HMC580ST89/E 成为一款高度可靠且性能优越的射频前端放大器,特别适合于高要求的无线通信系统。

    应用案例和使用建议


    应用案例:
    - 蜂窝通信与 PCS:提供所需的高增益和高输出功率,确保信号传输质量。
    - 固定无线接入(FWA)与 Wi-Fi 系统:支持更远距离的数据连接需求。
    - CATV 和卫星广播:增强信号强度以覆盖更大区域。
    - 测试设备:用于实验室环境中对信号进行精确测量。
    使用建议:
    1. 阻抗匹配:为了最大化效率,需确保输入输出端口的阻抗匹配至 50 欧姆。
    2. 温度管理:由于工作温度范围较广,建议使用适当的散热措施来防止过热损坏。
    3. 外部偏置电路设计:合理选择外部偏置电阻值以优化性能。

    兼容性和支持


    HMC580ST89/E 支持多种 PCB 设计工具,并且其标准化封装使其能够轻松适配现有硬件平台。制造商提供了详尽的技术文档和支持服务,包括在线订购、应用支持电话和技术资料下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查电源电压是否达到要求;调整外部偏置电阻值 |
    | 温度过高 | 加强散热措施或降低环境温度 |
    | 增益不稳定 | 确保正确的阻抗匹配 |

    总结和推荐


    总体而言,HMC580ST89/E 是一款集成了先进技术的高性能射频功率放大器模块。它凭借其卓越的增益、输出功率和温度稳定性,成为众多无线通信应用的理想选择。此外,其简单的接口设计和强大的兼容性进一步提升了其实用价值。
    我们强烈推荐此产品给那些寻求高效能、低成本解决方案的企业和个人开发者。如果您正在寻找一款能在苛刻环境下保持稳定表现的射频前端设备,那么 HMC580ST89/E 绝对值得考虑!

HMC580ST89参数

参数
Vos - 输入偏置电压 -
典型压摆率 -
典型增益带宽 -
每个通道的输出电流 -
通道数量 1
最大工作供电电压 -
电流 - 输入偏置 -
-3db带宽 -
CMRR - 共模抑制比 -
最小工作供电电压 -
典型供电电流 88mA
通用封装 SOT-89
安装方式 贴片安装,黏合安装
