AD8295ACPZ-R7

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 2mA 2V/μs 1MHz 140dB 18mA 1 4.6V ±18V 120μV 500pA 1.2MHz 贴片安装 4mm*4mm*830μm
供应商型号: 4019302
供应商: 海外现货
标准整包数: 1

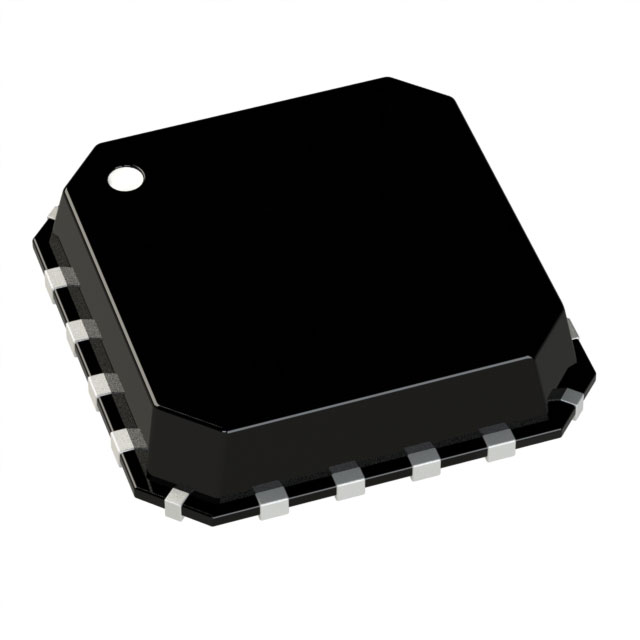

ANALOG DEVICES 仪表放大器 AD8295ACPZ-R7

AD8295ACPZ-R7概述

    AD8295 Precision Instrumentation Amplifier 技术手册

    1. 产品简介


    AD8295 是一款由 Analog Devices 设计的精密仪器放大器,集成了一个高性能的精密仪表放大器、两个通用运算放大器以及两个精确匹配的20kΩ电阻。其核心特点是节约电路板空间,并提供了高度的灵活性和精准度。AD8295 主要用于工业过程控制、惠斯通电桥、精密数据采集系统、医疗设备及传感器接口等领域。

    2. 技术参数


    AD8295的主要技术规格如下:
    - 增益设置:可通过外部单个电阻从1到1000范围进行设置。
    - 输入电压噪声:最大为8nV/√Hz(在1kHz时)。
    - 共模抑制比(CMRR):当增益G=1时,最低为90dB。
    - 输入偏置电流:最大为0.8nA。
    - 带宽:在G=1时,−3dB带宽为1.2MHz。
    - 摆率:2V/μs。
    - 电源电压范围:±2.3V到±18V。
    - 温度稳定性:1ppm/°C(电阻匹配精度为0.03%)。

    3. 产品特点和优势


    AD8295 具有以下几个显著的优势:
    - 节省空间:采用4mm×4mm的小型LFCSP封装,无散热垫,提供更多布线空间。
    - 高精度:具有出色的共模抑制能力和低噪声特性。
    - 灵活配置:通过单个外部电阻可实现广泛的增益调整范围。
    - 高可靠性:在工业温度范围内(−40°C到+85°C)的性能稳定可靠。

    4. 应用案例和使用建议


    AD8295 广泛应用于各种工业和医疗领域。例如,在工业过程中,它可用于处理来自传感器的微弱信号。在医疗设备中,它可以帮助精确检测和处理生物信号。使用AD8295时,应确保信号路径尽量短且少走线,以减少干扰。对于需要高频响应的应用场合,可以选择较高的增益设置以满足动态响应需求。

    5. 兼容性和支持


    AD8295 与其他大多数电子元器件具有良好的兼容性,能够在多种电源环境下正常工作。Analog Devices 提供详尽的技术文档和支持服务,包括详实的应用指南和故障排除指南,有助于用户更好地利用此设备。

    6. 常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题:输入偏置电流过大。
    解决方案:检查电路布局是否存在寄生路径,必要时重新布线。
    - 问题:输出电压不稳定。
    解决方案:确保电源稳定,并检查反馈回路是否存在开环情况。

    7. 总结和推荐


    综上所述,AD8295是一款高性能、高集成度的精密仪器放大器,特别适用于需要精密测量和高共模抑制比的场合。其卓越的性能、紧凑的设计以及广泛的增益范围使其成为众多应用的理想选择。强烈推荐在需要高精度信号处理的应用中使用 AD8295。

AD8295ACPZ-R7参数

参数
每个通道的输出电流 18mA
典型增益带宽 1MHz
CMRR - 共模抑制比 140dB
典型供电电流 2mA
典型压摆率 2V/μs
电流 - 输入偏置 500pA
最大工作供电电压 ±18V
Vos - 输入偏置电压 120μV
最小工作供电电压 4.6V
通道数量 1
-3db带宽 1.2MHz
长*宽*高 4mm*4mm*830μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AD8295ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8295ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD8295ACPZ-R7 AD8295ACPZ-R7数据手册

AD8295ACPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.1918
10+ ¥ 47.1689
25+ ¥ 44.0429
100+ ¥ 42.9545
250+ ¥ 42.4103
500+ ¥ 41.866
1500+ ¥ 41.3218
库存: 1230
起订量: 28 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1101.07
直接购买
加入购物车
