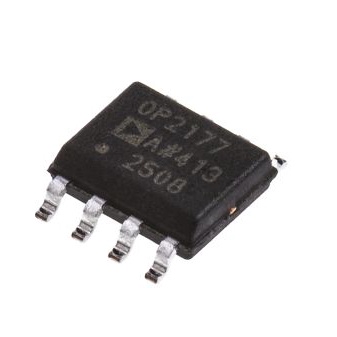

OP2177ARZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 400μA(x2 Channels) 700mV/μs 7.9nV/rtHz@ ±5V 1.3MHz 关闭 10mA 2 2 2.5V ±15V 15μV 500pA General Purpose SOIC-8 贴片安装
供应商型号: OP2177ARZ
供应商: 国内现货
标准整包数: 100
ANALOG DEVICES 运算放大器 OP2177ARZ

OP2177ARZ概述

    精密低噪声低输入偏置电流运算放大器:OP1177/OP2177/OP4177

    产品简介


    产品类型:
    - 单个、双通道和四通道运算放大器(OP1177、OP2177、OP4177)
    主要功能:
    - 非常低的失调电压和漂移
    - 低输入偏置电流
    - 低噪声
    - 低功耗
    应用领域:
    - 无线基站控制电路
    - 光网络控制电路
    - 仪器仪表
    - 传感器和控制装置
    - 温度测量(热电偶、电阻温度检测器RTD)
    - 应变桥
    - 分流电流测量
    - 精密滤波器

    技术参数


    - 输入特性
    - 失调电压(最大):60μV(OP1177)、75μV(OP2177/OP4177)
    - 输入偏置电流(最大):2nA
    - 输入失调电流(最大):1nA
    - 输入电压范围:-3.5V ~ +3.5V
    - 共模抑制比(CMRR):120dB(最小)
    - 输出特性
    - 输出高电压(最大):+4.1V
    - 输出低电压(最小):-4.0V
    - 输出电流(最大):±10mA
    - 电源特性
    - 电源抑制比(PSRR):120dB(最小)
    - 供电电流(最大):500μA(每通道)
    - 动态性能
    - 斜率(SR):0.7V/μs
    - 增益带宽积(GBP):1.3MHz
    - 噪声性能
    - 电压噪声密度:8.5nV/√Hz(f=1kHz时)
    - 电流噪声密度:0.2pA/√Hz(f=1kHz时)

    产品特点和优势


    - 低失调电压:最大60μV,保证极高的精度和稳定性。
    - 非常低的漂移:最大0.7μV/°C,适合高精度应用。
    - 低噪声:8.5nV/√Hz(f=1kHz时),非常适合于精密信号处理。
    - 低功耗:每个放大器最大500μA,适合便携式设备。

    应用案例和使用建议


    应用场景:
    - 用于热电偶测量时,可以实现精确的温度测量。
    - 在仪器仪表中,作为高精度传感器信号调理的组件。
    - 在光学传输系统中,用于电流和电压水平设定及检测。
    使用建议:
    - 在设计温度敏感应用时,确保输入电压和输出电压范围在规定范围内,以避免过压损坏。
    - 在高频应用中,确保外部电路的布局设计合理,减少电磁干扰。

    兼容性和支持


    - 该系列产品提供多种封装选择,包括MSOP、SOICN和TSSOP,方便不同应用需求。
    - 厂商提供详尽的技术支持和文档资料,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题1:失调电压过大
    - 解决方案:使用精密校准电路或软件补偿方法进行校正。
    - 问题2:输出电流不足
    - 解决方案:检查电源连接和负载电阻值,确保电源供应足够。

    总结和推荐


    总结:
    OP1177/OP2177/OP4177系列运算放大器凭借其低失调电压、低噪声、低功耗和宽温范围等优点,在高精度信号处理和传感器应用中表现出色。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高精度和稳定性的场合下使用。

OP2177ARZ参数

参数
典型供电电流 400μA(x2 Channels)
最大工作供电电压 ±15V
典型增益带宽 1.3MHz
输出类型 -
每个通道的输出电流 10mA
关闭 关闭
最小工作供电电压 2.5V
-3db带宽 -
放大器类型 General Purpose
电流 - 输入偏置 500pA
典型压摆率 700mV/μs
Vos - 输入偏置电压 15μV
CMRR - 共模抑制比 -
典型输入噪声电压密度 7.9nV/rtHz@ ±5V
通道数量 2
电路数 2
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

OP2177ARZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP2177ARZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP2177ARZ OP2177ARZ数据手册

OP2177ARZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
