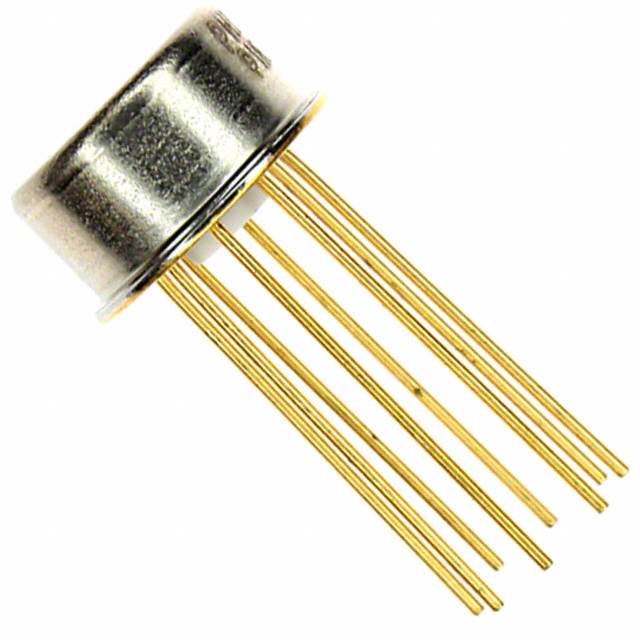

OP77FJZ

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: Analog Devices 运算放大器, 单通道, TO-99封装, 双电源, 通孔安装, 8引脚
供应商型号: SEC-OP77FJZ
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 仪表放大器 OP77FJZ

OP77FJZ概述


    产品简介


    OP77 运算放大器是一种高性能的超低失调电压运算放大器,以其出色的增益线性和极低的失调电压而闻名。该放大器适用于高精度测量仪器、医疗设备和其他需要严格误差预算的应用领域。它的典型用途包括精密电流源、隔离大电容负载、绝对值放大器以及温度传感器等。

    技术参数


    - 输入失调电压(VOS):最大25 μV(25°C时)
    - 长期稳定性(VOS/time):0.3 μV/月
    - 输入失调电流(IOS):最大1.5 nA
    - 电源抑制比(PSRR):最大3 μV/V(110 dB)
    - 功耗:最大60 mW(±15 V电源)
    - 输出摆幅:最大±14 V
    - 增益带宽积(GBW):最大0.6 MHz
    - 开环增益(AVO):最小5000 V/mV
    - 共模抑制比(CMRR):最大1.0 μV/V

    产品特点和优势


    OP77具有以下显著特点和优势:
    - 出色的增益线性:超过10,000,000的增益,可维持在10 V的输出范围内,消除了系统非线性问题。
    - 超低失调电压:最大为25 μV,且具有出色的温度稳定性(0.3 μV/°C),减少温漂带来的误差。
    - 低功耗:仅为60 mW(±15 V电源),适合便携式和电池供电设备。
    - 高共模抑制比(CMRR):高达1.0 μV/V,有效消除共模信号引起的误差。
    - 快速稳定时间:结合上述特性,提供了优异的整体性能。

    应用案例和使用建议


    应用案例:
    - 精密电流源:图29和图30展示了如何使用OP77构建精确的电流源,可以提供正负电流注入接地负载。
    - 隔离大电容负载:图28展示了如何通过加入缓冲电阻来驱动大电容负载,确保系统稳定。
    - 温度传感器:图37展示了如何构建一个高精度的温度传感器,提供温度相关的输出电压。
    使用建议:
    - 热管理:由于OP77的功耗较高,特别是在全负载条件下,应确保良好的散热设计以防止过热。
    - 滤波器设计:在高精度测量应用中,使用适当的滤波器可以进一步提高性能。例如,在图34中展示的低噪声参考电压设计。

    兼容性和支持


    兼容性:
    - 封装选项:OP77提供两种封装形式:8-Pin金属外壳(TO-99,H-08)和8-Led陶瓷双列直插封装(CERDIP,Q-8)。
    - 电气接口:兼容标准的模拟信号处理电路,易于与其他组件集成。
    支持和服务:
    - 技术支持:Analog Devices 提供详尽的技术文档和支持服务,包括在线文档库和技术论坛。
    - 售后维护:制造商提供全面的售后支持,帮助解决任何使用过程中遇到的问题。

    常见问题与解决方案


    问题1:功耗过高
    - 解决方法:检查供电电压是否合理,并考虑使用散热片来提高散热效率。
    问题2:增益不一致
    - 解决方法:在装配过程中确保良好的焊接质量,并避免引脚之间的短路。
    问题3:输出电压不稳定
    - 解决方法:检查负载阻抗是否合适,适当增加滤波电容有助于稳定输出。

    总结和推荐


    综上所述,OP77是一款在精度和稳定性方面表现出色的运算放大器。它具备出色的增益线性、超低失调电压和快速稳定时间,非常适合用于高精度测量和医疗设备等领域。尽管价格可能略高于市场上的一些其他选择,但其卓越的性能使其成为对系统精度要求高的应用的理想选择。因此,对于需要高性能运算放大器的应用,强烈推荐使用OP77。

OP77FJZ参数

参数
-3db带宽 -
典型供电电流 -
典型压摆率 300mV/μs
通道数量 1
最大工作供电电压 ±22V
Vos - 输入偏置电压 20μV
典型增益带宽 600KHz
CMRR - 共模抑制比 -
每个通道的输出电流 -
电流 - 输入偏置 1.2nA
最小工作供电电压 3V
9.4mm(Max)
9.4mm(Max)
4.7mm(Max)
通用封装 TO-99
安装方式 通孔安装
零件状态 在售
包装方式 散装
