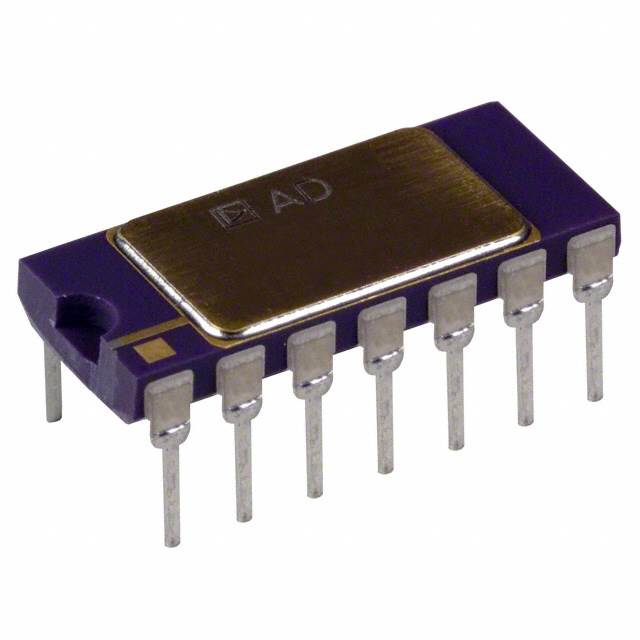

AD534LDZ

产品分类: 特殊用途放大器
厂牌: ANALOG DEVICES
产品描述: 4mA 8V CDIP-14 通孔安装
供应商型号: CY-AD534LDZ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 特殊用途放大器 AD534LDZ

AD534LDZ概述

    AD534 内部校准精密IC乘法器技术手册

    1. 产品简介


    AD534 是一种内部校准的精密四象限乘法器,适用于各种高精度模拟信号处理应用。它支持完全差分、高阻抗操作,并且能够在所有输入端(包括Z输入)上实现,从而显著提高灵活性和易用性。此外,它具备低噪声设计和宽温度范围内的优异性能,使其成为设计复杂系统的理想选择。

    2. 技术参数


    AD534的关键技术规格如下:
    - 总误差:在-10 V到+10 V范围内,AD534J、AD534K、AD534L的最大误差分别为±1.02%、±0.52%、±0.25%。
    - 温度系数:±0.02%/°C。
    - 供电抑制比:±0.01%。
    - 非线性度:±0.4%。
    - 带宽:1 MHz。
    - 动态响应时间:2 μs。
    - 输出电压摆幅:±112 V。
    - 输出短路电流:30 mA。
    - 噪声密度:0.8 μV/√Hz(SF=10 V)。

    3. 产品特点和优势


    - 高精度:AD534J、AD534K、AD534L的最大总误差分别可以达到±0.25%。
    - 宽温度范围:AD534S和AD534T可在-55°C至+125°C范围内正常工作。
    - 低噪声设计:内置的薄层电阻和埋藏式齐纳参考保持了高精度。
    - 差分高阻抗输入:所有输入端都具有高阻抗特性,增加了灵活性和易用性。
    - 可调增益:通过外部电阻调节,可以将缩放因子调整为10.00 V,甚至降低到3 V。

    4. 应用案例和使用建议


    - 应用案例:AD534广泛应用于高精度模拟信号处理、比例和百分比计算、代数和三角函数合成等领域。
    - 使用建议:对于需要极高精度的应用,优先选择AD534L。若工作环境存在极端温度条件,建议使用AD534S或AD534T。同时,确保供电电压稳定在±15 V左右,并提供适当的散热措施以防止过热。

    5. 兼容性和支持


    AD534 支持多种封装形式,包括TO-100金属罐和SBDIP包,便于集成到不同系统中。厂商提供了详尽的技术支持和文档资源,以帮助用户进行系统设计和调试。

    6. 常见问题与解决方案


    - 问题1:供电电压超出范围导致性能下降。
    - 解决方案:确保供电电压稳定在±15 V之间,必要时增加稳压电路。
    - 问题2:出现意外的噪声干扰。
    - 解决方案:检查接地回路并确保信号路径远离可能产生噪声的组件。
    - 问题3:输出偏移电压不稳定。
    - 解决方案:使用外部电阻进行微调,以减少输出偏移电压漂移。

    7. 总结和推荐


    AD534是一款高度集成且性能卓越的四象限乘法器,其出色的性能和灵活的配置使其成为众多高精度模拟信号处理应用的理想选择。特别是AD534L型号,在保证高精度的同时,还具备良好的稳定性,适合对精度要求较高的应用场景。因此,我们强烈推荐使用AD534系列中的L型号进行系统设计。

AD534LDZ参数

参数
-3db带宽 -
电流 - 输入偏置 -
典型压摆率 -
通道数量 -
典型增益带宽 -
最小工作供电电压 8V
CMRR - 共模抑制比 -
最大工作供电电压 -
Vos - 输入偏置电压 -
典型供电电流 4mA
每个通道的输出电流 -
19.43mm(Max)
7.87mm(Max)
5.08mm(Max)
通用封装 CDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 管装

AD534LDZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD534LDZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 特殊用途放大器 ANALOG DEVICES AD534LDZ AD534LDZ数据手册

AD534LDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 251.0168 ¥ 1880.7931
库存: 216
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1880.79
