OP471GSZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES

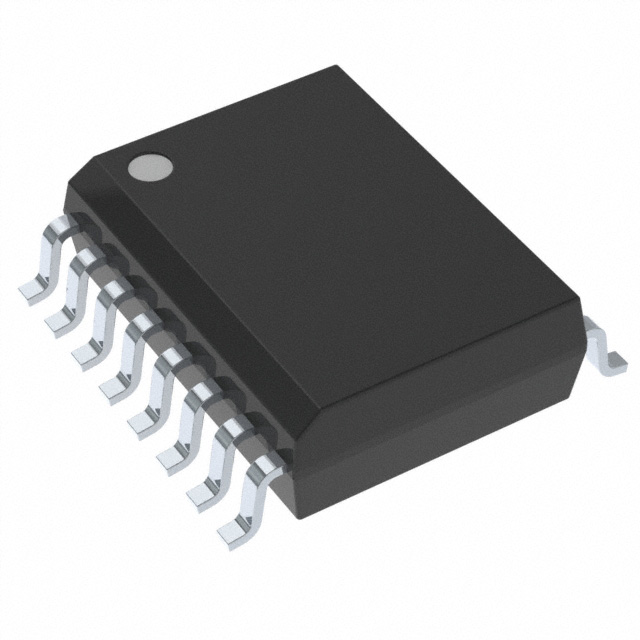

产品描述: Analog Devices 运算放大器, 四通道, SOIC W封装, 双电源, 表面贴装, 16引脚
供应商型号: 4021573
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 运算放大器 OP471GSZ

OP471GSZ概述


    产品简介


    OP471 高速低噪声四通道运算放大器
    OP471 是一款高性能的四通道运算放大器,由Analog Devices公司设计。它具有出色的响应速度、低噪声和宽广的工作频带等特点。这款放大器广泛应用于多级增益块、低噪声仪表放大器、四通道缓冲器及低噪声有源滤波器等众多领域。

    技术参数


    以下是OP471的关键技术参数:
    - 输入失调电压 (VOS):0.25 mV 至 1.8 mV(典型值 0.8 mV)
    - 输入失调电流 (IOS):4 nA 至 30 nA(典型值 7 nA)
    - 输入偏置电流 (IB):7 nA 至 60 nA(典型值 15 nA)
    - 输入噪声电压密度 (en):6.5 nV/√Hz @ 1 kHz(典型值)
    - 大信号增益 (AV):300 V/mV 至 700 V/mV
    - 共模抑制比 (CMR):95 dB 至 120 dB(典型值 105 dB)
    - 电源抑制比 (PSRR):5.6 mV/V 至 31.6 mV/V
    - 电源电流 (ISY):9.2 mA 至 11 mA(所有通道)
    - 增益带宽积 (GBW):6.5 MHz(典型值)

    产品特点和优势


    OP471 运算放大器的独特优势包括:
    - 高精度和稳定性:保证输入失调电压和漂移在严格的公差范围内,且温度范围内的性能稳定。
    - 低噪声:优异的电压噪声表现,典型值为6.5 nV/√Hz @ 1 kHz,适合于精密测量应用。
    - 高速响应:典型的转换速率为8 V/μs,保证了高速信号处理能力。
    - 低功耗:工作电流低,仅需约10 mA,降低了系统的整体功耗。

    应用案例和使用建议


    应用案例:
    - 多级增益块:用于构建精密测量系统,特别是在信号路径较长的情况下。
    - 低噪声仪表放大器:适用于需要高精度传感器读数的应用。
    - 四通道缓冲器:在模拟前端电路中减少信号衰减和失真。
    - 低噪声有源滤波器:用于提高系统的抗干扰能力。
    使用建议:
    - 为了获得最佳噪声性能,应保持信号源电阻尽可能小,以减少由电阻引起的热噪声。
    - 在高频信号传输中,应特别注意电源的稳定性,以防止电源波动影响放大器性能。
    - 系统安装时需考虑屏蔽措施,避免外部电磁干扰。

    兼容性和支持


    OP471 符合行业标准的14引脚DIP封装,可直接替代LM148/LM149、HA4741、RM4156、MC33074、TL084 和 TL074 等四通道运放。同时,Analog Devices提供了全面的技术支持和详细的文档资料,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题一:噪声过大
    - 解决方案:增加输入端滤波电容,确保信号源电阻足够低,以降低电阻噪声的影响。

    - 问题二:输出信号不稳定
    - 解决方案:检查电源供应是否稳定,确认负载电阻选择合理,并适当增加负载电阻值。

    - 问题三:温漂严重
    - 解决方案:通过增加额外的补偿电阻或使用更稳定的电源来减小温度漂移的影响。

    总结和推荐


    总体而言,OP471 运算放大器凭借其出色的性能指标和广泛的应用范围,在高精度测量和信号处理领域有着卓越的表现。尽管其在某些特定条件下可能面临一些挑战,但通过适当的使用建议和技术调整,这些问题可以得到有效缓解。因此,我们推荐使用OP471 运算放大器,尤其是在要求高度精准和稳定的环境中。

OP471GSZ参数

参数
关闭 关闭
每个通道的输出电流 -
电路数 4
最大工作供电电压 ±18V
典型输入噪声电压密度 9nV/rtHz
最小工作供电电压 -
电流 - 输入偏置 25nA
Vos - 输入偏置电压 1mV
输出类型 -
典型压摆率 8V/μs
典型增益带宽 6.5MHz
典型供电电流 9.2mA
放大器类型 General Purpose
CMRR - 共模抑制比 95dB
通道数量 4
-3db带宽 -
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
