LT1970CFE#TRPBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 7mA 1.6V/μs 15nV/rtHz 3.6MHz 105dB 800mA 1 1 36V 200μV 160nA General Purpose TSSOP-20 贴片安装,黏合安装 1.2mm(高度)
供应商型号: 4020930
供应商: 海外现货
标准整包数: 1

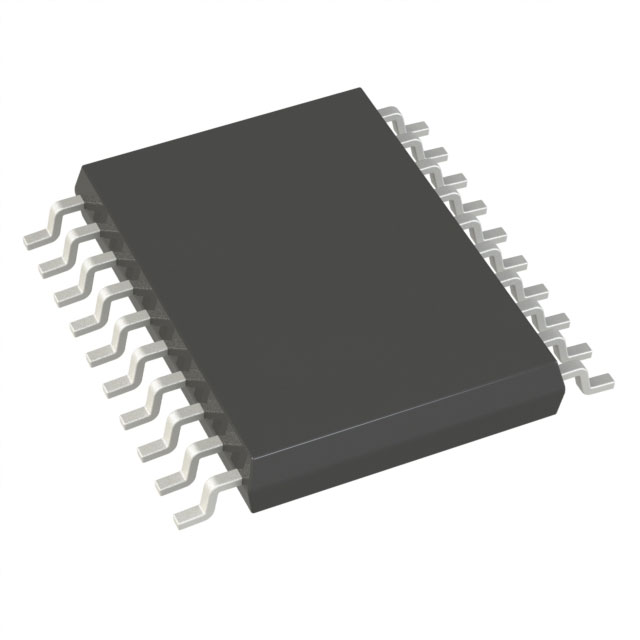

ANALOG DEVICES 运算放大器 LT1970CFE#TRPBF

LT1970CFE#TRPBF概述


    产品简介


    LT1970 是一款高精度可调限流功率运算放大器,能够提供±500mA的最小输出电流。其独特的设计允许用户独立调整源电流和汇电流限制,并且具备高达2%的电流限制准确度。该器件适用于单电源或分立电源配置,广泛应用于自动测试设备、实验室电源、电机驱动器以及热电冷却器驱动等领域。

    技术参数


    - 总供应电压(VCC到VEE):最高可达36V
    - 输入电压范围:–14.5V至13.6V
    - 增益带宽积:3.6MHz
    - 压摆率:1.6V/µs
    - 电流限制响应带宽:2MHz
    - 功耗带宽:11kHz
    - 温度范围:–40°C至85°C
    - 封装形式:20引脚TSSOP

    产品特点和优势


    LT1970的主要特点包括:
    - 独立电流限制:可以分别调整源电流和汇电流限制,实现更精细的控制。
    - 2%电流限制精度:确保稳定的电流输出,提高系统的可靠性。
    - 高速响应:具有2MHz的电流限制响应带宽,适用于快速变化的应用环境。
    - 宽温度范围:能在–40°C到85°C的环境中稳定工作。
    - 集成热保护:具备热关断功能,防止过热损坏。

    应用案例和使用建议


    LT1970常用于需要精确电流控制的场合,例如实验室电源、电机驱动器和热电冷却器驱动器。一个典型的应用场景是将LT1970用作电流限制器,在负载电流超过预设值时自动关闭输出,保护电路不受过载损害。
    使用建议:
    - 确保电源电压在规定的范围内,避免过高的电压导致器件损坏。
    - 使用低ESR电容对VCC和VEE进行滤波,以减少电源纹波对电流控制的影响。
    - 选择合适的外部电阻,以便与器件内部的滤波时间常数匹配,从而达到最佳的电流响应效果。

    兼容性和支持


    LT1970支持多种电源配置,并且其输出级可以从独立的较低电压轨供电,这使得它具有很高的灵活性。厂商提供详细的技术文档和在线技术支持,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流超出设定值 | 检查电流控制输入(VCSRC, VCSNK)电压设置是否正确。 |
    | 器件温度过高 | 确认散热措施是否足够,必要时使用外部散热片。 |

    总结和推荐


    LT1970是一款高度集成且功能强大的功率运算放大器,适用于需要精确电流控制的应用。其独立的电流限制能力、高精度和宽工作温度范围使其成为工业和实验室环境中理想的解决方案。强烈推荐使用LT1970来实现高效可靠的电流控制需求。

LT1970CFE#TRPBF参数

参数
放大器类型 General Purpose
电流 - 输入偏置 160nA
最大工作供电电压 36V
典型输入噪声电压密度 15nV/rtHz
通道数量 1
典型压摆率 1.6V/μs
典型增益带宽 3.6MHz
典型供电电流 7mA
电路数 1
每个通道的输出电流 800mA
-3db带宽 -
CMRR - 共模抑制比 105dB
最小工作供电电压 -
输出类型 -
Vos - 输入偏置电压 200μV
关闭 -
长*宽*高 1.2mm(高度)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LT1970CFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1970CFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT1970CFE#TRPBF LT1970CFE#TRPBF数据手册

LT1970CFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 143.6709
10+ ¥ 100.2861
25+ ¥ 88.9843
100+ ¥ 82.707
250+ ¥ 79.5556
2500+ ¥ 76.6068
库存: 4692
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1002.86
