OP481GSZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 3.3μA(x2 Channels) 28mV/μs 75nV/rtHz 105KHz 65dB 关闭 Rail to Rail 12mA 4 4 2.7V ±6V,12V 100μV 3nA General Purpose SOIC-14 贴片安装
供应商型号: CY-OP481GSZ
供应商: Avnet
标准整包数: 1

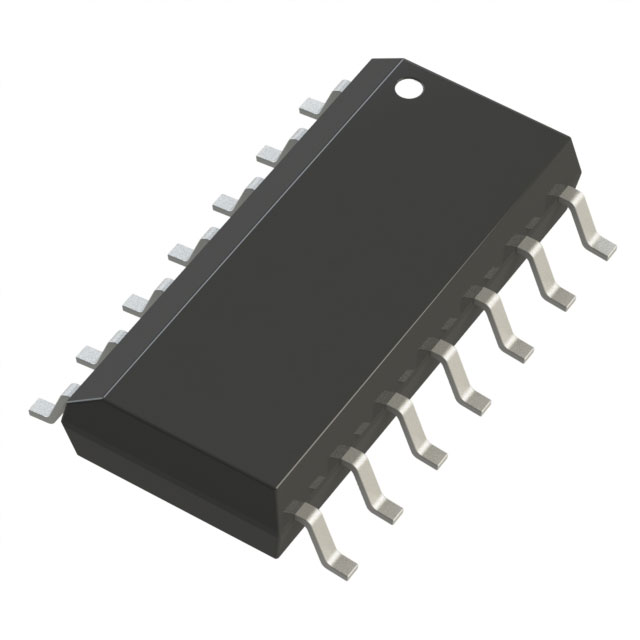

ANALOG DEVICES 运算放大器 OP481GSZ

OP481GSZ概述


    产品简介


    产品名称:OP281/OP481超低功耗运算放大器
    产品类型: 运算放大器(OP Amp)

    主要功能:
    - 铁电输出
    - 超低供电电流(每个放大器最大4μA)
    - 单电源供电范围:2.7V到12V
    - 输入电压范围宽广
    - 低偏移电压:1.5mV
    应用领域:
    - 比较器
    - 电池供电仪器仪表
    - 安全监测
    - 远程传感器
    - 应变片放大器

    技术参数


    | 参数类别 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入特性 | 偏移电压 (VOS) | 0.1 | 1.5 | 2.5 | mV |
    输入偏置电流 (IB)| 3 | 10 | nA
    输入失调电流 (IOS)| 0.1 | 7 | nA
    输入电压范围 | 0 4 | V |
    共模抑制比 (CMRR)| 65 | 95 | dB
    | 输出特性 | 高电平输出电压 (VOH)| 2.925 | 2.96 | V
    低电平输出电压 (VOL)| 25 | 75 | mV
    | 功耗 | 供电电流/放大器 (ISY)| 3.2 | 4 | μA
    动态性能 | 斜率 (SR) | 25 | 27 | V/ms
    增益带宽积 (GBP) | 95 | 100 | 105 | kHz |

    产品特点和优势


    特点和优势:
    - 极低供电电流:每个放大器最大4μA
    - 铁电输出:输出电压可摆动至接近供电轨
    - 支持宽输入电压范围和共模电压范围
    - 高共模抑制比:可达95dB
    - 精密输入:采用双极性输入设计
    - 适用于各种低电压环境下的信号处理和接口

    应用案例和使用建议


    应用案例:
    - 用于安全监测系统
    - 便携式医疗设备中的信号调理
    - 电池供电的仪表板控制
    使用建议:
    - 在设计电路时应注意供电电流对整体功耗的影响。
    - 在高电压和高频率应用中,应注意负载电容对稳定性的影响。

    兼容性和支持


    兼容性:
    - 与大部分通用电子元件兼容,可用于各类嵌入式系统和电池供电装置。
    - 器件可配置为多种用途,如比较器、放大器、微功率参考电压发生器等。
    支持:
    - 厂商提供详尽的技术文档和支持服务,确保用户可以顺利使用这些芯片。

    常见问题与解决方案


    问题1:偏移电压过高如何解决?
    - 解决方案: 可以通过外接电阻进行调节,或者考虑更换具有更小偏移电压的型号。
    问题2:输出电压无法达到预期值怎么办?
    - 解决方案: 检查电源电压是否正常,确认外部负载条件符合规格要求。

    总结和推荐


    总结:
    OP281/OP481系列超低功耗运算放大器以其卓越的性能和多功能性,在电池供电设备、安全监控系统等领域有着广泛应用。其超低功耗特性和宽输入电压范围使其成为理想的选择。
    推荐:
    考虑到OP281/OP481的高性能和广泛应用范围,强烈推荐在需要低功耗和高精度的应用中使用。

OP481GSZ参数

参数
最大工作供电电压 ±6V,12V
-3db带宽 -
输出类型 Rail to Rail
放大器类型 General Purpose
CMRR - 共模抑制比 65dB
典型压摆率 28mV/μs
典型输入噪声电压密度 75nV/rtHz
关闭 关闭
最小工作供电电压 2.7V
Vos - 输入偏置电压 100μV
典型供电电流 3.3μA(x2 Channels)
通道数量 4
电路数 4
每个通道的输出电流 12mA
典型增益带宽 105KHz
电流 - 输入偏置 3nA
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

OP481GSZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP481GSZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP481GSZ OP481GSZ数据手册

OP481GSZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
