LT1204CSW#PBF

产品分类: 多媒体放大器
厂牌: ANALOG DEVICES
产品描述: 5V 36V 75MHz SO-16 贴片安装
供应商型号: LT1204CSW#PBF
供应商: 期货订购
标准整包数: 1034

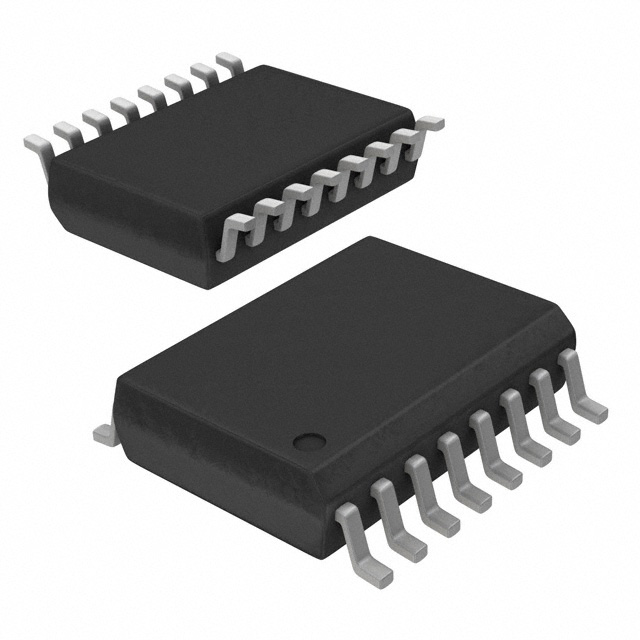

ANALOG DEVICES 多媒体放大器 LT1204CSW#PBF

LT1204CSW#PBF概述

    LT1204 4-输入视频多路复用器技术手册

    1. 产品简介


    LT1204 是一款由 Linear Technology 公司开发的 4 输入视频多路复用器,专为驱动 75Ω 电缆设计。此器件特别适用于需要高带宽、高速度和低差分增益及相位的应用场景,如广播质量信号路由、大型矩阵路由、医疗成像和大振幅信号多路复用等。

    2. 技术参数


    - 频率响应: –3dB 带宽可达 75MHz(AV=2),0.1dB 带宽高达 45.8MHz(AV=2)
    - 开关瞬变: 输入端 40mVP-P,持续时间 50ns
    - 信道分离度: 90dB(@10MHz)
    - 输出电压摆动范围: ±13V(RL=400Ω)
    - 电源电压范围: ±5V 至 ±15V
    - 功耗: 关机时电流降至 1.5mA
    - 输入电压范围: ±6V
    - 禁用隔离度: >90dB(@10MHz)

    3. 产品特点和优势


    - 高带宽和高速率: LT1204 的 –3dB 带宽高达 75MHz,满足高带宽需求。
    - 优秀的信道分离度: 高达 90dB 的信道分离度确保在 10MHz 下具有出色的信号隔离性能。
    - 独特的扩展能力: 通过专利电路实现大型路由矩阵的构建,显著提高系统性能。
    - 宽输入范围: 支持 ±6V 的大输入范围,适合多种应用场合。
    - 高共模抑制比(CMRR): 高达 58dB(±15V 电源下),保证信号纯净度。

    4. 应用案例和使用建议


    - 广播质量视频多路复用: 在电视广播中,LT1204 能确保高质量视频信号的准确传输。
    - 大型矩阵路由: 可以轻松扩展至更大的矩阵系统,提高系统的灵活性和稳定性。
    - 医疗成像: 在医学成像系统中,高精度的信号处理能力确保了诊断的准确性。
    使用建议:
    - 确保电源稳定,避免电压波动影响性能。
    - 对于需要高精度的应用,可选择使用较大反馈电阻以减少频响的峰值效应。

    5. 兼容性和支持


    - 逻辑输入兼容性: 与所有 5V 逻辑兼容。
    - 电源兼容性: 电源电压范围广泛,从 ±5V 到 ±15V。
    - 制造商支持: 提供全面的技术文档和支持服务。

    6. 常见问题与解决方案


    - Q: 如何降低输出短路电流?
    A: 增加电源电压稳定度或使用外部稳压器。
    - Q: 开关瞬变问题如何处理?
    A: 确保负载电阻适配正确,选择合适的电源电压,减少瞬变影响。
    - Q: 如何解决高带宽下的信号失真问题?
    A: 使用低反馈电阻值可以增加带宽,但需注意信号质量的变化。

    7. 总结和推荐


    LT1204 凭借其卓越的性能指标和广泛的适用范围,在广播、医疗影像和其他需要高带宽和高精度信号处理的应用中表现出色。对于需要精确控制信号质量和路由的大规模系统而言,LT1204 是一个值得推荐的选择。

LT1204CSW#PBF参数

参数
最大工作供电电压 36V
最小工作供电电压 5V
THD + 噪声 -
输出类型 -
放大器类型 -
最大输出功率 -
-3db带宽 75MHz
音频-负载阻抗 -
通用封装 SO-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT1204CSW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1204CSW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 多媒体放大器 ANALOG DEVICES LT1204CSW#PBF LT1204CSW#PBF数据手册

LT1204CSW#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1034+ ¥ 103.6512
2068+ ¥ 101.016
3102+ ¥ 98.3808
库存: 4000
起订量: 1034 增量: 47
交货地:
最小起订量为:1034
合计: ¥ 107175.34
